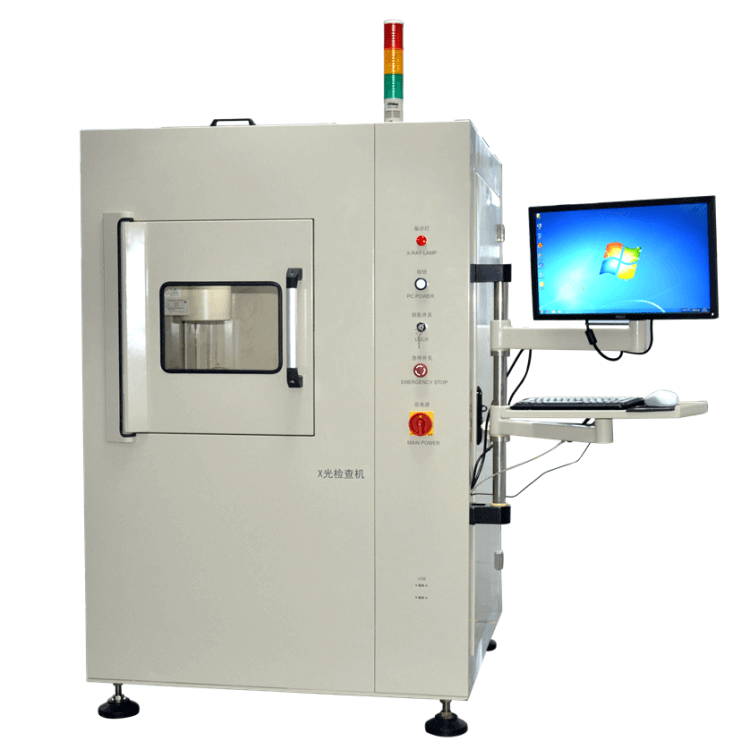

Dispositivo de prueba de rayos X para la detección de defectos internos en la industria de baterías
I. Introducción del equipo :
1.1 Área de aplicación :
El equipo se utiliza principalmente para la observación de defectos internos de productos en la industria de baterías, producción de piezas de semiconductores, procesamiento de productos electrónicos, sustratos sólidos, empaquetado de productos electrónicos, suministro de energía y otras industrias.
1.2 Introducción a las funciones y principios del equipo :
El equipo emite rayos X a través del generador de rayos X y penetra en el interior del objeto analizado. El intensificador de imágenes recibe los rayos X y toma imágenes y fotografías. Los defectos del objeto analizado se determinan manualmente según las imágenes.
II . Parámetros principales:
Artículo | Detalles |
Voltaje de rayos X | Máx. 90 kV |
Corriente de rayos X | Máx. 200 uA (valor límite del software : Máx .: 89 uA ) |
Periodo de garantía del tubo de rayos X | Tiempo de garantía acumulado ≥ 6 000 h |
Intensificador de imagen | Intensificador de imagen de 4" |
Resolución del sistema de imágenes | 75/110 lp/cm |
Período de garantía del amplificador | Tiempo de garantía acumulado ≥ 6 000 h |
Número de sistemas de imágenes | 1 juego |
X-CCD | ≥1,3 millones de píxeles |
Precisión de la prueba de repetición | ±0,06 mm (medida de hoja estándar ) |
Tasa de utilización del equipo | ≥98% |
Tamaño del escenario | 510 mm x 460 mm |
Rango de detección efectivo | 450 mm x 410 mm |
Fuga de radiación X | ≤1,0 μSV/h （Se deberá utilizar un comprobador de dosis de radiación certificado por un tercero ） |
Configuración de la computadora | Advantech, procesador i5, memoria 4G, disco duro de 1TB, pantalla de 21,5 pulgadas |
Método de detección: | Modo de medición sin conexión, navegación automática, observación manual y evaluación manual. |
3. Descripción de los componentes del equipo :
3.1 Generador de rayos X de microenfoque y sistema de control; ；
3.2 Sistema de imágenes de detección de rayos X;
3.3 Caja de protección contra rayos X;
3.4 Sistema de control eléctrico;
3.5 Control de PC y procesamiento de imágenes;
3.6 Dispositivo de protección de apagado automático;
3.7 Recordatorio del estado del equipo con luz de tres colores;
3.8 Dispositivo de control de inducción fotoeléctrica;
3.9 La placa de metal y la ventana de perspectiva de toda la máquina están incrustadas con una placa de plomo para garantizar la seguridad radiológica y evitar fugas de radiación;
3.10 Dispositivo de navegación;

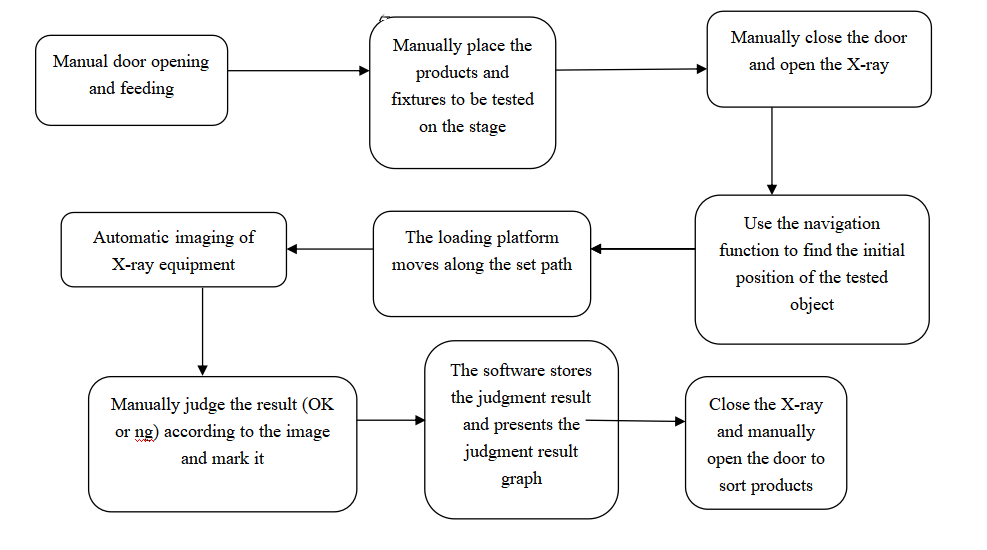

Ⅳ 、 Requisitos del proceso de operación del proceso:
Ⅴ 、 Configuración general y estándar del equipo :
5.1 Color de apariencia del equipo: gris cálido 1C (o sujeto a la placa de color del cliente).
5.2 Medido a 1 m de distancia del equipo (posición de operación), el ruido del equipo es ≤ 75 db.
5.3 El equipo cumple con los estándares de seguridad de China para equipos electromecánicos.
5.4 Tamaño : L1200 mm × W1100 mm × H1830 mm （El tamaño específico dependerá del objeto real ）
5.5 Peso total : 760 kg
5.6 Temperatura ambiente : 2,5 ± 3 ℃
5.7 Humedad ambiente: ≤ 60 % HR (sin condensación)
5.8 Potencia : 2,5 kW
