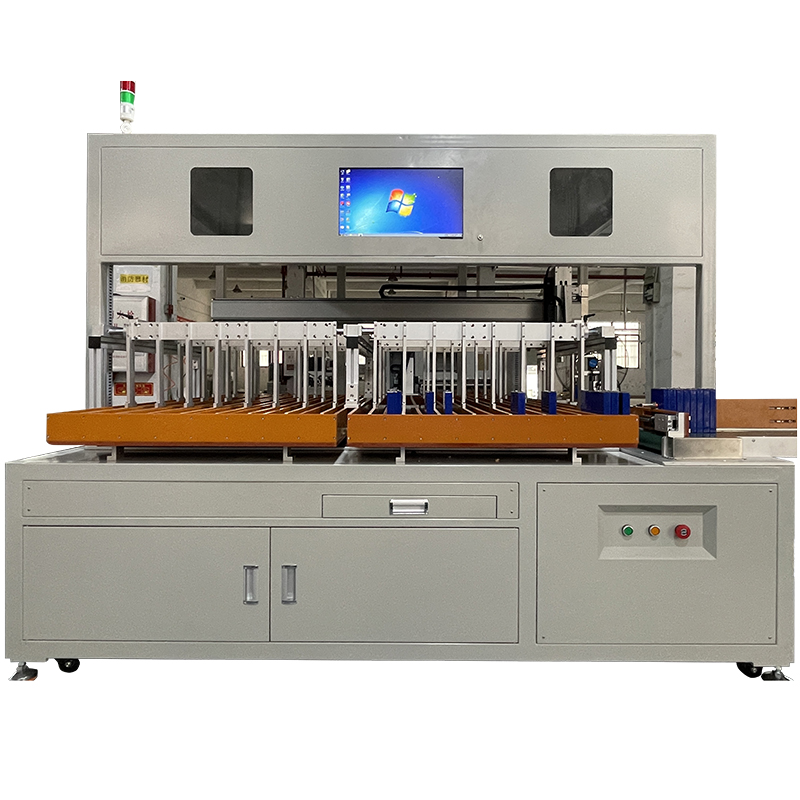

Máquina clasificadora automática de celdas prismáticas de batería cuadrada de 8 canales Selector de batería

I.  Características funcionales del equipo:

*El equipo incluye una computadora de marca, un sistema de software, un instrumento de medición de resistencia interna de voltaje de precisión, un mecanismo de escaneo de código, un dispositivo de carga por lotes, una clasificación automática del manipulador, un borrado automático y otros dispositivos.

*Según la resistencia interna de CA, el voltaje de circuito abierto y otros parámetros de las baterías de litio, estas se clasifican y agrupan con precisión según diversos parámetros de rendimiento. El número máximo de pares clasificados simultáneamente es de 8, lo que mejora la consistencia de la calidad de la batería y el rendimiento de las celdas emparejadas.

*La resistencia interna de CA y la tensión de circuito abierto se pueden registrar automáticamente mediante el medidor de resistencia interna de alta precisión BT3562A. El proceso de clasificación se controla automáticamente. Su funcionamiento es sencillo y elimina la necesidad de intervención manual. Esto garantiza la precisión de los parámetros de prueba y la fiabilidad del proceso de emparejamiento, mejorando y garantizando el rendimiento y la calidad de los productos envasados.

*Alto grado de automatización, operación simple, alimentación de tolva, operación simple, se pueden probar y ensamblar alrededor de 600 núcleos eléctricos por hora, lo que puede mejorar efectivamente la eficiencia de producción y reducir los costos de producción.

Los datos de rendimiento del núcleo eléctrico probados por el sistema se gestionarán en la base de datos, que se conservará a largo plazo con una sólida trazabilidad. Colabore con la función de análisis de datos del software para realizar un seguimiento y análisis a largo plazo del rendimiento y la calidad del producto, con el fin de orientar la mejora de la fórmula de I+D y el proceso de producción.

La computadora de control industrial recopila los datos y genera automáticamente gráficos de curvas y de barras. El sistema cuenta con una función de base de datos que permite rastrear y exportar los datos históricos.

II.  Especificaciones de batería aplicables y requisitos de material de entrada

1. Cuadrado 50 * 160 * 118, 36 * 130 * 200, 30 * 130 * 200 baterías;

2. Los electrodos positivo y negativo están limpios y libres de suciedad.

III. Descripción de los parámetros técnicos del equipo:

*Fuente de alimentación: 220V, 0,5KW.

*Fuente de aire: 0,5  ～  0,6 Mpa (aire seco).

*Eficiencia de separación:  ≥  10PPM.

*Tasa de calificación del producto:  ≥  99%.

*Tasa de espera:  ≥  95%.

*Tasa de clasificación calificada:  ≥  98%.

*Precisión de clasificación: 99,9%.

*Prueba secundaria: desviación de voltaje del engranaje de borde  ±  0,1 mV, desviación de resistencia interna  ±  0,05 m  Ω .

*Parámetros de clasificación: voltaje de circuito abierto, resistencia interna de CA.

*Instrumento: probador de resistencia interna de voltaje de precisión.

*Peso del equipo:  ≥  300KG.

*Dimensiones totales: 1600 (largo)  ×  1600 ancho  ×  1700 (alto) mm.

IV. El equipo incluye los siguientes módulos:

*Modelo:  Sistema de clasificación de pruebas TMAX- YC-FXJ08-F, que puede completar el emparejamiento de prueba y clasificación del voltaje de circuito abierto convencional y la resistencia interna de CA.

*Diariamente se instala un juego de  medidor de resistencia interna HIOKI BT3562A  para probar la resistencia interna de CA y el voltaje de circuito abierto.

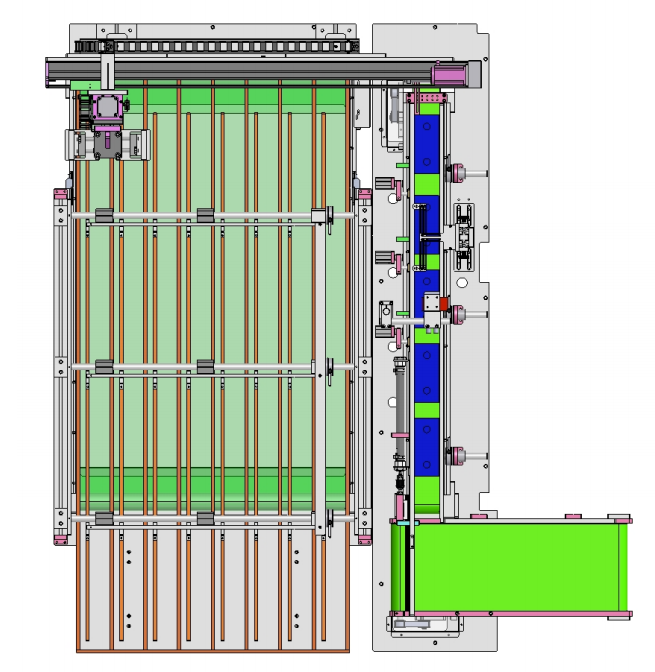

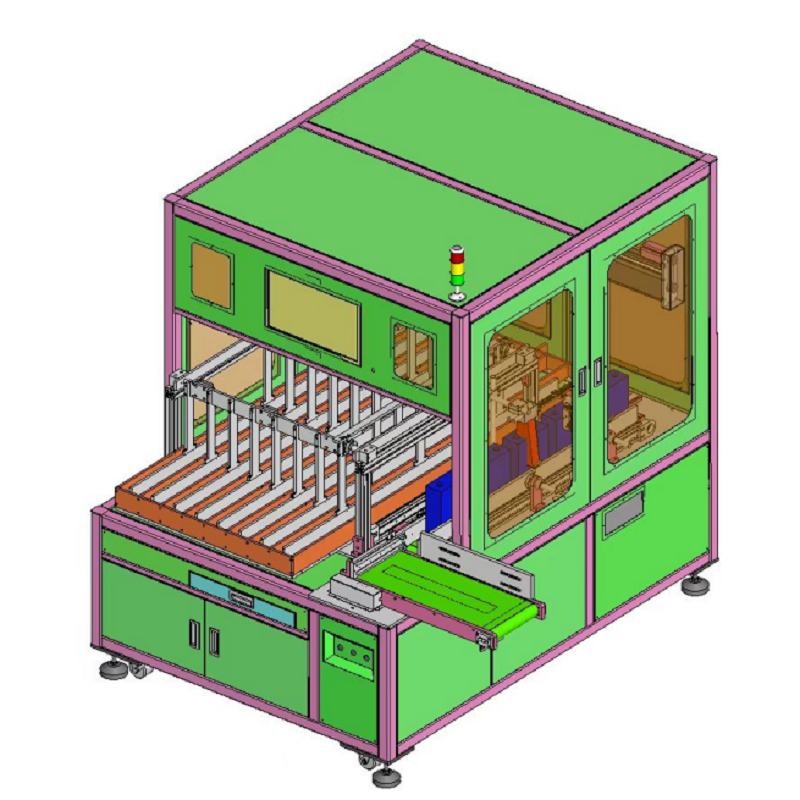

V. Disposición del equipo:

VI. Lista de configuración del equipo:

VII.  Otros requisitos:

La sonda es una pieza de desgaste con resorte, y su vida útil depende de la frecuencia de prueba. Si la frecuencia de prueba es muy alta, generalmente se recomienda reemplazar la sonda dentro de los 30 días y evaluarla según su uso específico. La sonda es más práctica y sencilla, ya que solo toma de 3 a 5 minutos. Asimismo, nuestra empresa entregará ciertas piezas vulnerables a la empresa usuaria.
