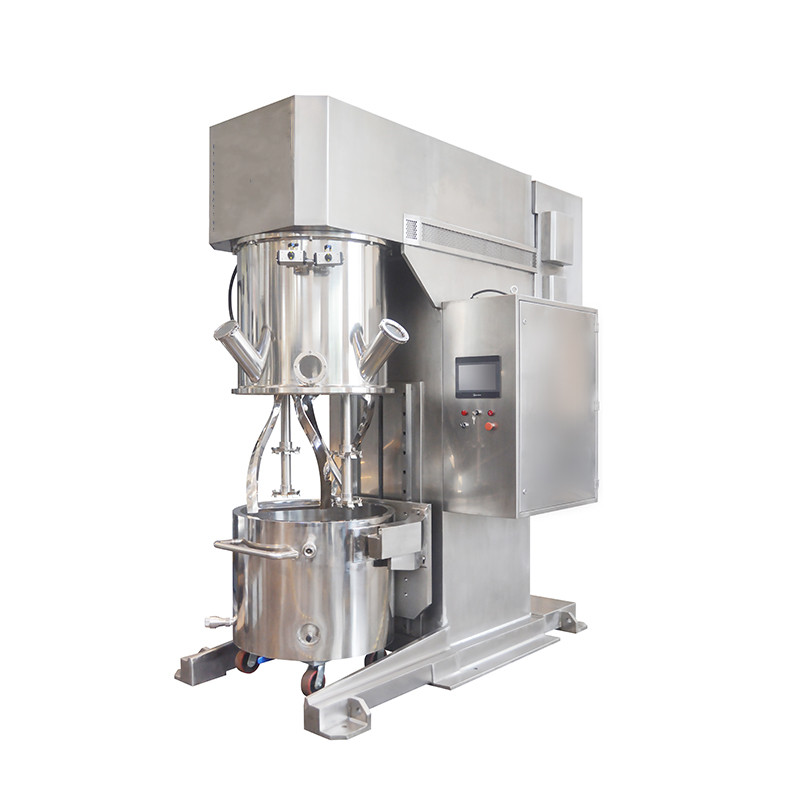

Mezcladora de lodos a batería de 200 l, mezcladora de vacío de dispersión planetaria

I. Características del equipo

Ámbito de aplicación

Aplicable  para mezclar y dispersar materiales en polvo y líquidos de diversas baterías comunes, produciendo una suspensión de batería uniformemente mezclada. Especialmente adecuado para procesos de alta viscosidad.

l  Rango de viscosidad aplicable: ≤1.200.000 cP



II. Parámetros principales del equipo

Componente del cañón inferior

l  Volumen de diseño : 287L

l  Volumen efectivo : 95–200L

l  Diámetro interior : 750 mm

l  Profundidad interior : 650 mm

l  Material : acero inoxidable 304 (partes de contacto)

l  Tipo de camisa : Camisa de una sola capa en la pared y el fondo del barril, para enfriar/calentar

l  Interfaz de la camisa : G1", con acoplamiento de liberación rápida; presión ≤0,4 MPa

l  Sistema de circulación : suministrado por el cliente; temperatura de entrada recomendada ≤8 °C, caudal >60 L/min

l  Descarga : Válvula de bola de tres piezas G1-1/2"

l  Temperatura ambiente : -10 a +120°C

l  Movilidad : Montado sobre ruedas



Componente de agitación

l  Frecuencia de trabajo : 5–50 Hz

l  Potencia de agitación : 15 kW

l  Velocidad de la paleta : 3–39 rpm

l  Velocidad planetaria : 2,6–26 rpm

l  Diámetro de la paleta : 428 mm

l  Tipo de paleta : Tipo de torsión en espiral con fundición de precisión y diseño de hélice de 90°

l  Material de la paleta : acero inoxidable 304

l  Velocidad lineal : 0,09–0,9 m/s

l  Número de paletas : 2

l  Distancia entre paletas : 8 ± 2 mm

l  Distancia a la pared del cañón : 5 ± 1 mm

l  Distancia al fondo del cañón : 5 ± 1 mm



Componente dispersante

l  Frecuencia de trabajo : 5–65 Hz

l  Potencia de dispersión : 22 kW

l  Velocidad de dispersión : 216–2808 rpm

l  Diámetro del disco : 155 mm

l  Tipo de disco : dentado

l  Material del disco : acero inoxidable 304

l  Velocidad lineal : 1,7–22,8 m/s

l  Número de discos : 4

l  Número de ejes : 2



Componente raspador

l  Material del marco del raspador : acero inoxidable 304

l  Material de la cuchilla raspadora : PTFE (teflón)

l  Velocidad de raspado : Igual que la velocidad planetaria

l  Extraíble : Sí (se debe quitar para el procesamiento de alta viscosidad)



Componente de base y elevación

l  Material : Acero al carbono estructural de alta rigidez.

l  Método de elevación : Cilindro hidráulico

l  Sistema de guía : Riel lineal de alta precisión

l  Carrera de elevación : ≤740 mm



Componente del cañón superior

l  Material : acero inoxidable 304

l  Entrada de polvo : DN150 con acoplamiento rápido con mirilla – 1

l  Entrada de líquido : Acoplamiento rápido ISO 1" – 1

l  Puerto de mirilla : vidrio templado DN90 – 1

l  Puerto de vacío : G3/4" – 1

l  Puerto de escape : G3/4" – 1

l  Puerto de manómetro de vacío : rosca métrica interna M14×1,5 – 1



Sistema de control

l  Armario eléctrico : para inversores y componentes de baja tensión

l  Panel manual : para botones, perillas, medidores

l  Fuente de alimentación : CA 3×380 V ± 5 %, 50 Hz

l  Modo de control : Eléctrico + Hidráulico

l  Control de velocidad y accionamiento : accionado por inversor

l  Método de enfriamiento : Refrigeración por aire y líquido.

l  Operación : Botones del panel + perillas

l  Pantalla digital de temperatura : Temperatura del material

l  Botón de parada de emergencia : 1

l  Sistema de alarma : Alarma de sobretemperatura, apagado automático, silenciamiento de alarma

l  Visualización de velocidad : Medidor de panel

l  Indicador de encendido : 1

l  Temporizador : 1 (para agitar y dispersar)

l  Nota : Si se selecciona HMI, las funciones de control se integran en la pantalla táctil



Sistema de enclavamiento de seguridad

l  Parada de emergencia : Apaga el equipo inmediatamente; deshabilita todas las operaciones

l  Arranque de agitación a baja velocidad : Permitido durante la elevación del barril

l  Dispersión a alta velocidad : solo después de levantar completamente el cañón

l  Bloqueo de funcionamiento : el barril no se puede bajar ni abrir durante la mezcla

l  Prevención del reflujo de vacío : el tanque de almacenamiento evita el reflujo de aceite de la bomba de vacío

l  Protección contra fallas : Las protecciones del inversor incluyen sobrecarga, sobrecorriente, sobretensión, fugas y pérdida de fase.

l  Elevación de barriles : solo se permite cuando está en la posición correcta

l  Comprobación de liberación de vacío : No se puede descender a menos que se libere el vacío

l  Bloqueo de dispersión : solo se inicia después de que el cañón esté completamente elevado

l  Bloqueo anticaída : evita que el cañón se caiga durante el funcionamiento.

l  Modo de mezcla en seco : las paletas giran durante la elevación del barril



Otras notas

l  Sensor de temperatura : Pt100

l  Método de medición : Sensor montado en la pared del barril.

l  Rodamientos : Alta velocidad – importados; baja velocidad – nacionales

l  Sellos : Juntas tóricas para estáticas, sellos mecánicos para dinámicas (marca nacional)

l  Grasa lubricante : Marca nacional

l  Aceite de foca : Marca importada

l  Cilindro hidráulico y estación : doméstico

l  Válvulas : Marca nacional

l  Requisito de vacío : Sistema suministrado por el cliente, tasa de evacuación 15L/S (2X-15)

l  Mantenimiento de vacío : -0,098 MPa, ≥ -0,085 MPa durante 24 horas sin fugas

l  Potencia total : >40 kW

l  Peso : Aprox. 3800 kg

Dimensiones  : L2320 mm × W1390 mm × H2745 mm

l  Color : Blanco roto

l  Carga del suelo : 1500 kg/m²



III. Lista de piezas de repuesto y de desgaste

No.	Nombre	Especificación	Material	Cantidad	Observaciones
1	Anillo de sellado de la tapa superior	ΦD×ΦN	Silicona	1	Modelo de adaptación, según estándar del proveedor
2	Anillo de sello de la mirilla	–	Silicona	2	Modelo de adaptación, según estándar del proveedor
3	Junta del puerto de alimentación	–	Silicona	1	Modelo de adaptación, según estándar del proveedor
4	Sello mecánico de alta velocidad	C+SiC	–	1	Modelo de adaptación, según estándar del proveedor
5	Correa de distribución de alta velocidad	–	Goma	1 juego	Modelo de adaptación, según estándar del proveedor
6	Placa raspadora	–	Teflón	1	Modelo de adaptación, según estándar del proveedor
7	Lente de mirilla	–	Vidrio templado	2	Modelo de adaptación, según estándar del proveedor



IV. Condiciones de apoyo

No.	Artículo	Requisitos estándar
1	Altura del taller	>3,5 M; espacio suficiente para elevación y mantenimiento; suelo limpio y nivelado
2	Dimensiones de la puerta	Altura >3,0 m; Ancho >3,0 m; garantizar el acceso para el transporte
3	Agua de refrigeración	Debe satisfacer la demanda de enfriamiento; se prefiere sistema de enfriamiento forzado; agua caliente en invierno si es necesario
4	Calefacción	Temperatura interior >20 °C para evitar la solidificación del aceite hidráulico y garantizar una lubricación adecuada
5	Espacio de instalación	Disposición según plano de disposición general
6	Fuente de aire	5–7 kgf/cm², 100 L/min; para operaciones con bombas neumáticas
7	Otros	Sin gases/líquidos corrosivos ni gases explosivos.
