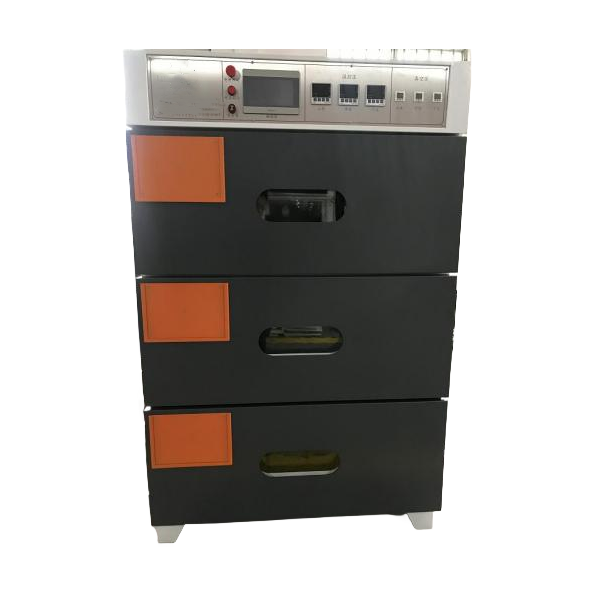

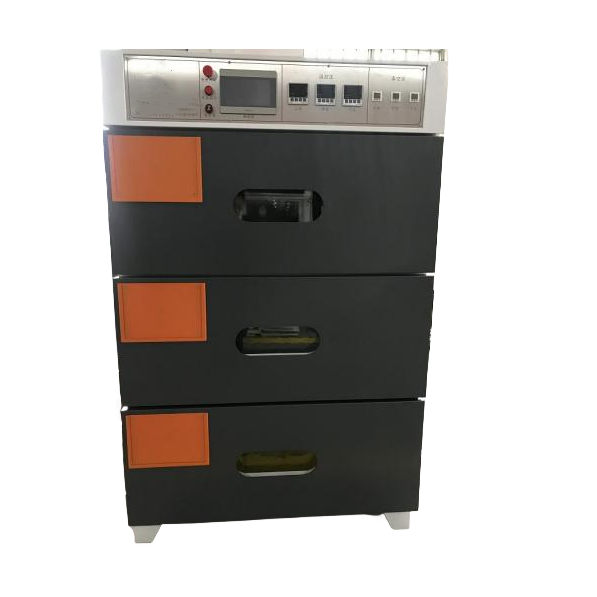

Horno de secado al vacío inteligente de tres capas con ahorro de energía

1 、  Estructura básica

 Consta de 5 partes:

1. Sección de rack;

2. Parte de la cavidad interna;

3. Sección de bombeo de vacío y llenado de nitrógeno;

4. Parte de control eléctrico;

5. Sección de circulación externa;

2 、  Principio operativo

Cada máquina puede funcionar continuamente en un ciclo. Proceso básico: Abra la puerta e introduzca la batería o el electrodo en el horno. A continuación, configure el tiempo de calentamiento, el tiempo de vacío y el tiempo de nitrógeno. El sistema completará automáticamente el calentamiento y el intercambio de aire programado según los parámetros de tiempo establecidos, completando así el proceso de horneado.

3 、 Configuración

3.1 、 Cavidad interior : Fabricada en acero inoxidable de 3,0 mm, con nervaduras de refuerzo de material cuadrado de hierro

3.2 、Bastidor: Fabricado con chapa laminada en frío de alta calidad de 1,5 mm, que consta de dos capas de aislamiento, con algodón hecho de tres materiales en capas: silicato de aluminio, algodón de aluminio y algodón de aislamiento acústico.

3.3 、Sistema de aire caliente: Cada capa está compuesta por ventiladores, cajas de calefacción, conductos de aire, etc., que pueden lograr una mejor consistencia de temperatura.

3.4 、Sistema de control: compuesto por PLC, pantalla táctil, sensor de presión, válvula deflectora de alto vacío, relé de estado sólido, controlador de temperatura, grupo de válvulas electromagnéticas, etc.

3.5 、Componentes de hardware: incluidas puertas, cubiertas traseras, tubos de vacío y otras piezas estampadas, etc.

4 、Características de la máquina

4.1. Método de apertura de la puerta: puerta simple; puerta de vidrio elástico de doble capa, detección de presión de tres capas, con función de protección contra sobretensión.

 4.2 Anillo de sellado del revestimiento interior: Junta tórica de caucho de silicona fabricada mediante molde de vertido, resistente a altas temperaturas y corrosión.

4.3 Principio: Circulación externa de aire caliente circundante. Aislamiento térmico de doble capa, con una temperatura exterior que no supere la temperatura ambiente +20 grados.

4.4 Estructura de calentamiento: Adopta aire circulante externo en forma de O, con salida de aire del lado izquierdo y succión de aire del lado derecho, logrando consistencia de temperatura;

4.5. Válvula deflectora neumática de alta fidelidad, control independiente de tres capas aislado;

4.6. Pantalla táctil, ciclo automático y control automático, completando el paso final y volviendo a la presión de mantenimiento de vacío; Indicador digital de temperatura de seguridad.

4.7. Equipado con un dispositivo de control de temperatura de protección contra sobretemperatura de múltiples posiciones, puede prevenir eficazmente problemas de seguridad de control de temperatura, como la pérdida de temperatura, y mejorar la precisión de la protección contra sobretemperatura.

4.8. La pantalla de control es táctil para una operación centralizada, lo que facilita su manejo y fiabilidad. El controlador de programa utiliza un PLC, que funciona de forma estable y fiable.

4.9. El horno de tres capas se controla individualmente, y el tiempo total de horneado, la duración del ciclo, el tiempo de bombeo de vacío y el tiempo de secado se pueden configurar por separado. Tras configurar los parámetros, se puede pulsar el botón automático para acceder al programa de horneado automático. Al alcanzar el tiempo de horneado, se apagará automáticamente. Si la temperatura supera el valor de seguridad, se activará una alarma, se encenderá la luz indicadora roja y el calentamiento se detendrá automáticamente. La información de la alarma se mostrará en la pantalla.

4.10. Llene la caja con aire seco a cualquier valor establecido entre -0,1 MPa y -0,02 MPa, y el inflado se detendrá automáticamente.

4.11. Durante el funcionamiento normal, la alarma de aviso de falla y la causa de la falla se pueden describir en la pantalla.

4.12. Los tubos de vacío tienen propiedades anticorrosivas;

4.13. Enclavamiento de programas para evitar fugas de gas entre capas.

5. Parámetros técnicos :

SN	Artículo	Parámetro
1	Principio de calentamiento	Calefacción por aire caliente con circulación externa
2	Fuerza	380 V 50 Hz 14 kW
3	Fuente de gas	Aire seco:  0,1-0,2 Mpa/ vacío: -0,098- -0,1 Mpa/ aire comprimido:  0,4-0,5 Mpa
4	Temperatura	Temperatura ambiente hasta  120℃
5	Grado de vacío	Cuando se dibuja entre -0,1 y 0,098 Mpa, la pantalla digital mantiene una presión de ≥ 95 % a temperatura ambiente y presión normal durante 24 horas.
6	Error de visualización	Valor establecido y valor mostrado estable ≤ ± 1 ℃
7	Rendimiento del aislamiento térmico	La temperatura de la pared exterior no debe superar los 45 grados (excluidas las puertas de vidrio).
8	Uniformidad de temperatura	A 50 mm de la pared en cada punto dentro de la cavidad: ≤ ± 3,5 ℃ bajo presión normal
9	Propiedad de temperatura de la cadena	≤20℃(Dentro de 100 grados de aumento de temperatura en capas adyacentes, solo dentro de 20 grados más que la temperatura ambiente)
10	Velocidad de respuesta	En 30 minutos desde la temperatura ambiente hasta los 85 grados Celsius, la pantalla de la superficie alcanza el valor establecido y la temperatura del núcleo descargado se estabiliza durante 90 a 120 minutos.
11	Posiciones de bombeo de vacío y llenado de nitrógeno y especificaciones de interfaz	La interfaz se encuentra en la parte trasera del dispositivo; la conexión de vacío es DN20 y la conexión de gas seco es una   conexión de tubería de gas de ￠ 12 mm.
12	Tamaño del forro interior (material 201)	350  alto ×850  ancho ×800  profundidad ×3
13	Tamaño exterior	2000  alto ×1270  ancho ×1150  profundidad
14	Color de apariencia (tratamiento de pintura horneada)	Gris blanco naranja (el cliente puede proporcionar la paleta de colores)

6 、Configuración eléctrica:

SN	Artículo	Especificación
1	SOCIEDAD ANÓNIMA	Huichuan
2	Pantalla táctil	Pantalla a color Huichuan de 7 pulgadas
3	Controlador de temperatura	Controlador de temperatura inteligente digital/cálculo automático PID por microordenador
4	Modo de temperatura	PID+SSR (tiristor), Shanghai Yatai
5	Protección contra sobretemperatura	Controlador de temperatura Shanghai Yatai
6	Sensor de temperatura	Termopar tipo K de Hualing
7	Manómetro de vacío	Vacuómetro digital/presión positiva y negativa de -101,0-101,0 kPa, tipo universal, Taiwán Jingdeng



8	válvula de vacío/válvula de nitrógeno	válvula deflectora de vacío
9	Alarma	Yijia
10	Tubo de calentamiento	Personalizado
11	Modo de control	Cada  cámara  funciona de forma independiente, y los modos de calentamiento, aspiración y llenado de nitrógeno se controlan mediante circulación automática por PLC. El funcionamiento de cada sección de trabajo se configura mediante la pantalla táctil.



7 、Condiciones de instalación

7.1  La distancia entre la parte frontal del horno y la pared no debe ser inferior a 1500 mm, y la distancia entre los lados traseros izquierdo y derecho no debe ser inferior a 500 mm. Los usuarios deben proporcionar interruptores de distribución de energía independientes y ser responsables de conectar las fuentes de alimentación externas al equipo.

7.2 Condiciones del área de instalación (proporcionadas por el comprador):

7.2.1 Alimentación: trifásica de cuatro cables CA 380 ± 38 V, frecuencia: 50 ± 1 Hz;

7.2.2 Fuente de vacío: presión -0,1 MPA, tubería de vacío DN20 junta de torre

7.2.3 Fuente de nitrógeno: presión 0,1~0,2 MPA, tubería de nitrógeno  ￠ tubería de gas 12

7.3 Aire comprimido: 0,4~0,6 MPA,  ￠ 8 tubería de aire

7.4 Consumo de energía

7.4.1 Máximo de horas ≤ 12 kW/hora 7.5, requisitos ambientales

7.5.1 Temperatura -5~35 ℃, humedad ≤ 40%

7.5.2 No se permiten gases, líquidos o sólidos inflamables o explosivos en el área circundante.

7.5.3 Evite hornear materiales inflamables, gases y explosivos dentro de la caja.
