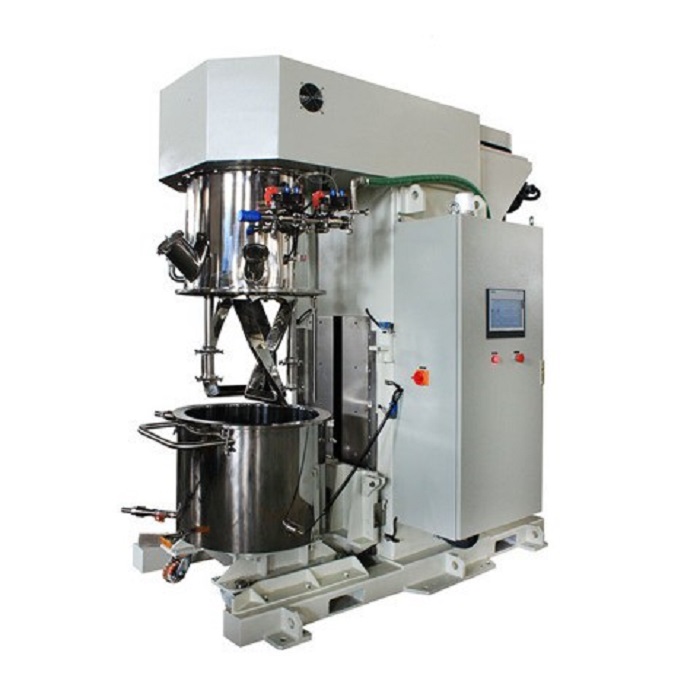

Mezclador planetario al vacío de alta velocidad de 10 l para dispersión de lodos de baterías
I. Características del equipo
Ámbito de aplicación
Adecuado para mezclar y dispersar materiales en polvo y líquidos de diversas baterías comunes, produciendo una suspensión de batería uniformemente mezclada. Especialmente indicado para procesos de alta viscosidad.
l Rango de viscosidad aplicable: ≤1.200.000 cP.
II. Parámetros principales del equipo
Componente del cañón inferior
l Volumen de diseño : 16L
l Volumen efectivo : 5–10 L
l Diámetro interior : 310 mm
l Profundidad interior : 220 mm
l Material : Piezas de contacto fabricadas en acero inoxidable 304
l Estructura de la camisa térmica : Camisa de una sola capa en la pared y el fondo del barril, utilizada para enfriar o calentar
l Interfaz de camisa : G1/2", con unión de liberación rápida; resistencia a la presión ≤ 0,4 MPa
l Sistema de circulación de camisa : suministrado por el cliente; temperatura de entrada recomendada ≤ 8 °C, caudal de agua > 7 l/min
l Descarga : Una válvula de bola de tres piezas G1" en la parte inferior
l Temperatura ambiente de diseño : -10 a +120 °C
l Movilidad : Montado sobre ruedas
Componente de agitación
l Frecuencia de trabajo : 5–50 Hz
l Potencia de agitación : 2,2 kW
l Velocidad de la paleta : 11–116 rpm
l Velocidad del engranaje planetario : 5–53 rpm
l Diámetro de la paleta : 161 mm
l Tipo de paleta : giro helicoidal cónico, espiral de 90°
l Material de la paleta : acero inoxidable 304
l Velocidad lineal de la paleta : 0,08–0,8 m/s
l Número de paletas : 2
l Distancia entre paletas : 7,5 ± 2,5 mm
l Distancia a la pared del cañón : 3 ± 1,5 mm
l Distancia al fondo del cañón : 2,5 ± 1 mm
Componente dispersante
l Frecuencia de trabajo : 5–50 Hz
l Potencia de dispersión : 3 kW
l Velocidad de dispersión : 613–6130 rpm
l Diámetro del disco : 70 mm
l Tipo de disco : dentado
l Material del disco : acero inoxidable 304
l Velocidad lineal : 2–22 m/s
l Número de discos : 2
l Número de ejes : 1
Componente raspador de pared
l Material de soporte del raspador : acero inoxidable 304
l Material de la cuchilla raspadora : PTFE (teflón)
l Velocidad del raspador : Igual que la velocidad planetaria
l Desmontable : Sí (el raspador debe quitarse para procesos de alta viscosidad)
Componente de base y elevación
l Material : Acero al carbono estructural de alta rigidez.
l Método de elevación : Eléctrico
l Método de guía : Carril guía lineal de alta precisión
l Carrera de elevación : ≤ 440 mm
Componente del cañón superior
l Material : acero inoxidable 304
l Entrada de polvo : DN50 con mirilla y abrazadera rápida – 1 ud.
l Entrada de líquido : compartida con la entrada de polvo
Puerto de foco : DN50 – 1 ud.
l Puerto de vacío : Abrazadera rápida ISO 15A – 1 ud.
l Puerto de escape : Abrazadera rápida ISO 15A – 1 ud.
l Puerto de repuesto : Abrazadera rápida ISO 3/4" – 1 ud.
l Puerto de manómetro de vacío digital : rosca métrica hembra M14×1,5 – 1 pieza
Sistema de control
l Armario eléctrico : para alojar inversores y componentes de baja tensión
l Panel de control : para alojar botones, perillas y pantalla táctil
l Fuente de alimentación : CA 3×380 V ± 5 %, 50 Hz
l Método de control : Control eléctrico
l Control de velocidad y accionamiento : Arranque y control del inversor
l Método de enfriamiento : enfriado por aire
l Modo de operación : Operación de pantalla táctil
l Pantalla digital de temperatura : Temperatura del material
l Botón de parada de emergencia : 1
l Sistema de alarma : Alarma de sobretemperatura, apagado y alarma silenciada
l Pantalla de velocidad : Pantalla de velocidad táctil
l Indicador de encendido : 1
Sistema de enclavamiento de seguridad
l Parada de emergencia : Al presionar la parada de emergencia se detiene todas las operaciones
l Arranque de agitación a baja velocidad : se permite agitar mientras se levanta el barril
l Dispersión de alta velocidad : solo se habilita cuando el cañón está en posición
l Bloqueo de seguridad operacional : el cañón no se puede bajar ni abrir mientras está en funcionamiento.
l Prevención del reflujo de vacío : El tanque de almacenamiento de vacío especial evita el reflujo de aceite de la bomba
l Parada por falla : la protección del inversor incluye sobrecarga, sobrecorriente, sobretensión, fuga y pérdida de fase.
l Elevación de barril : solo se permite después de alcanzar la posición correcta
l Vacío no liberado : el barril no puede descender a menos que se libere el vacío (se restablezca la presión atmosférica)
l Bloqueo de dispersión : La dispersión a alta velocidad solo se permite después de que el cañón esté completamente levantado
l Protección de bloqueo : El sistema de bloqueo anticaída evita caídas accidentales durante el funcionamiento.
l Modo de mezcla en seco : las paletas agitadoras giran mientras se levanta el barril
Otras notas
l Sensor de temperatura : Pt100
l Método de medición : Sensor montado en la pared del barril.
l Sistema de rodamientos : Alta velocidad – importado; baja velocidad – nacional
l Sellos : Marca nacional; estáticos – juntas tóricas, dinámicos – sello mecánico
l Grasa lubricante : Marca nacional
Lubricante para sellos mecánicos : Marca importada
l Cilindro hidráulico : Marca nacional
l Estación Hidráulica : Marca nacional
l Válvulas : Marca nacional
l Requisito de vacío : suministrado por el cliente, tasa de evacuación 4L/S (2XZ-4)
l Mantenimiento de vacío : -0,098 MPa, mantenimiento 24 h > -0,085 MPa sin fugas internas
l Potencia total : >5,2 kW
l Peso : Aprox. 900 kg
l Dimensiones : L1530mm × W950mm × H1792mm
l Color : Blanco roto
l Carga del suelo : 900 kg/m²
III. Lista de repuestos y piezas de desgaste
No. | Nombre | Especulación | Material | Cantidad | Observaciones |
1 | Anillo de sellado de la tapa superior | ΦD×ΦN | Silicona | 1 | Modelo de adaptación, según estándar del proveedor |
2 | Anillo de sello de la mirilla | – | Silicona | 2 | Modelo de adaptación, según estándar del proveedor |
3 | Junta del puerto de alimentación | – | Silicona | 1 | Modelo de adaptación, según estándar del proveedor |
4 | Sello mecánico de alta velocidad | C+SiC | – | 1 | Modelo de adaptación, según estándar del proveedor |
5 | Correa de distribución de alta velocidad | – | Goma | 1 juego | Modelo de adaptación, según estándar del proveedor |
6 | Placa raspadora | – | Teflón | 1 | Modelo de adaptación, según estándar del proveedor |
7 | Lente de mirilla | – | Vidrio templado | 2 | Modelo de adaptación, según estándar del proveedor |
IV. Requisitos de apoyo
No. | Artículo | Requisitos estándar |
1 | Altura del taller | >2,5 M; garantizar una altura suficiente para elevación y mantenimiento; suelo limpio y nivelado |
2 | Dimensiones de la puerta | Altura >2,5 m; Ancho >1,5 m; garantizar el espacio libre para el transporte de la máquina |
3 | Agua de refrigeración | Suficiente para refrigeración; se recomienda sistema de refrigeración forzada; se necesita agua caliente en invierno. |
4 | Calefacción | Temperatura interior >20 °C en regiones frías para evitar la coagulación del aceite y garantizar una elevación y lubricación suaves. |
5 | Espacio de instalación | Disposición según plano general de distribución |
6 | Fuente de aire | 5–7 kgf/cm², 100 L/min; para bomba neumática y otros usos |
7 | Otros | Sin gases/líquidos corrosivos ni gases explosivos. |
