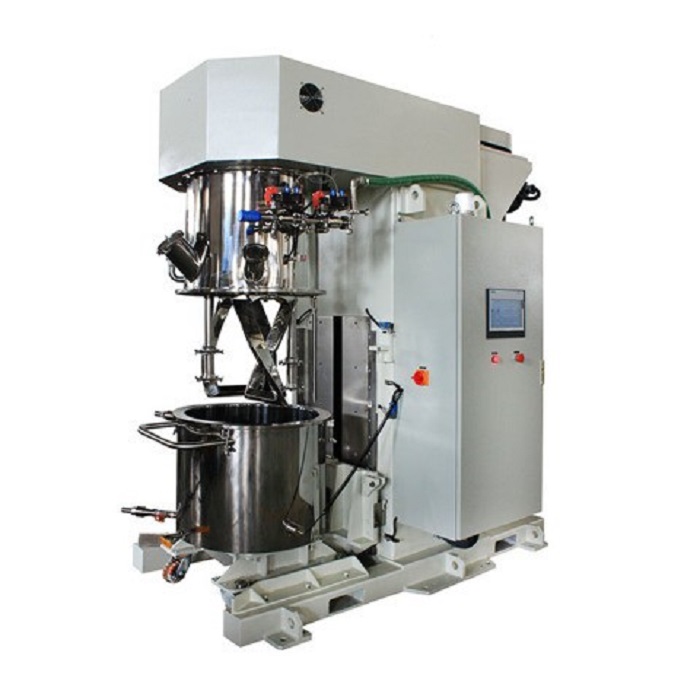

Mezcladora de vacío de dispersión planetaria de 100 l
I. Características del equipo
Ámbito de aplicación
Aplicable para mezclar y dispersar materiales en polvo y líquidos de diversas baterías comunes, produciendo una suspensión de batería uniformemente mezclada. Especialmente adecuado para procesos de alta viscosidad.
l Rango de viscosidad aplicable: ≤1.200.000 cP
II. Parámetros principales del equipo
Componente del cañón inferior
l Volumen de diseño : 140L
l Volumen efectivo : 45–100L
l Diámetro interior : 596 mm
l Profundidad interior : 500 mm
l Material : acero inoxidable 304 (partes de contacto)
l Tipo de camisa : Camisa de una sola capa en la pared y el fondo del barril, para enfriar/calentar
l Interfaz de camisa : G3/4", con acoplamientos de liberación rápida; presión ≤0,4 MPa
l Sistema de circulación : suministrado por el cliente; temperatura de entrada recomendada ≤8 °C, caudal >40 L/min
l Descarga : Válvula de bola de tres piezas G1-1/2" con conexión de abrazadera rápida ISO de 2"
l Temperatura ambiente : -10 a +120°C
l Movilidad : Montado sobre ruedas
Componente de agitación
l Frecuencia de trabajo : 5–50 Hz
l Potencia de agitación : 11 kW
l Velocidad de la paleta : 5–52 rpm
l Velocidad planetaria : 3–30 rpm
l Diámetro de la paleta : 338 mm
l Tipo de paleta : giro en espiral cónico con hélice de 90°
l Material de la paleta : acero inoxidable 304
l Velocidad lineal : 0,09–0,9 m/s
l Número de paletas : 2
l Distancia entre paletas : 7 ± 1 mm
l Distancia a la pared del cañón : 5 ± 1 mm
l Distancia al fondo del cañón : 4 ± 1 mm
Componente dispersante
l Frecuencia de trabajo : 5–65 Hz
l Potencia de dispersión : 15 kW
l Velocidad de dispersión : 275–3575 rpm
l Diámetro del disco : 125 mm
l Tipo de disco : dentado
l Material del disco : acero inoxidable 304
l Velocidad lineal : 1,8–23 m/s
l Número de discos : 4
l Número de ejes : 2
Componente raspador
l Material del marco del raspador : acero inoxidable 304
l Material de la cuchilla raspadora : PTFE (teflón)
l Velocidad de raspado : Igual que la velocidad planetaria
l Extraíble : Sí (se debe quitar para el procesamiento de alta viscosidad)
Componente de base y elevación
l Material : Acero al carbono estructural de alta rigidez.
l Método de elevación : Cilindro hidráulico
l Sistema de guía : Riel lineal de alta precisión
l Carrera de elevación : ≤570 mm
Componente del cañón superior
l Material : acero inoxidable 304
l Entrada de polvo : Abrazadera rápida DN100 con mirilla de 90° – 1
l Entrada de líquido : Acoplamiento rápido ISO 1" – 1
l Puerto de foco : ventana de visualización de vidrio templado DN75 – 1
l Puerto de vacío : G3/4" – 1
l Puerto de escape : G3/4" – 1
l Puerto de manómetro de vacío : rosca métrica interna M14×1,5 – 1
Sistema de control
l Armario eléctrico : Para inversores y dispositivos de baja tensión
l Panel manual : para botones, perillas, medidores
l Fuente de alimentación : CA 3×380 V ± 5 %, 50 Hz
l Modo de control : Eléctrico + Hidráulico
l Control de velocidad y accionamiento : accionado por inversor
l Método de enfriamiento : Refrigeración por aire y líquido.
l Operación : Botones del panel + perillas
l Pantalla digital de temperatura : Temperatura del material
l Botón de parada de emergencia : 1
l Sistema de alarma : Alarma de sobretemperatura, apagado automático, silenciamiento de alarma
l Visualización de velocidad : se muestra en el medidor del panel
l Indicador de encendido : 1
l Temporizador : 1 (para agitar y dispersar)
l Nota : Si se selecciona HMI, las funciones de control se integrarán en la pantalla táctil
Sistema de enclavamiento de seguridad
l Parada de emergencia : Apaga el equipo inmediatamente; deshabilita todas las operaciones
l Arranque de agitación a baja velocidad : se permite agitar durante la elevación del barril
l Dispersión de alta velocidad : solo es posible cuando el cañón está completamente levantado
l Bloqueo de funcionamiento : el barril no se puede bajar ni abrir durante la mezcla
l Prevención del reflujo de vacío : el tanque de almacenamiento evita el reflujo de aceite de la bomba de vacío
l Protección contra fallas : la protección del inversor incluye sobrecarga, sobrecorriente, sobretensión, fugas y pérdida de fase.
l Elevación de barriles : solo se permite cuando está en la posición correcta
l Comprobación de liberación de vacío : No se puede descender a menos que se libere el vacío
l Bloqueo de dispersión : solo se inicia después de que el cañón esté completamente elevado
l Bloqueo anticaída : evita que el cañón se caiga durante el funcionamiento.
l Modo de mezcla en seco : las paletas giran durante la elevación del barril
Otras notas
l Sensor de temperatura : Pt100
l Método de medición : Sensor montado en la pared del barril.
l Rodamientos : Alta velocidad – importados; baja velocidad – nacionales
l Sellos : Juntas tóricas para estáticas, sellos mecánicos para dinámicas (marca nacional)
l Grasa lubricante : Marca nacional
l Aceite de foca : Marca importada
l Cilindro hidráulico y estación : doméstico
l Válvulas : Marca nacional
l Requisito de vacío : Sistema suministrado por el cliente, tasa de evacuación 8L/S (2X-8)
l Mantenimiento de vacío : -0,098 MPa, ≥ -0,085 MPa durante 24 horas sin fugas
l Potencia total : >28 kW
l Peso : Aprox. 2650 kg
Dimensiones : L2106 mm × W1170 mm × H2367 mm
l Color : Blanco roto
l Carga del suelo : 1000 kg/m²
III. Lista de piezas de repuesto y de desgaste
No. | Nombre | Especificación | Material | Cantidad | Observaciones |
1 | Anillo de sellado de la tapa superior | ΦD×ΦN | Silicona | 1 | Modelo de adaptación, según estándar del proveedor |
2 | Anillo de sello de la mirilla | – | Silicona | 2 | Modelo de adaptación, según estándar del proveedor |
3 | Junta del puerto de alimentación | – | Silicona | 1 | Modelo de adaptación, según estándar del proveedor |
4 | Sello mecánico de alta velocidad | C+SiC | – | 1 | Modelo de adaptación, según estándar del proveedor |
5 | Correa de distribución de alta velocidad | – | Goma | 1 juego | Modelo de adaptación, según estándar del proveedor |
6 | Placa raspadora | – | Teflón | 1 | Modelo de adaptación, según estándar del proveedor |
7 | Lente de mirilla | – | Vidrio templado | 2 | Modelo de adaptación, según estándar del proveedor |
IV. Condiciones de apoyo
No. | Artículo | Requisitos estándar |
1 | Altura del taller | >3,5 M; espacio suficiente para elevación y mantenimiento; suelo limpio y nivelado |
2 | Dimensiones de la puerta | Altura >2,5 m; Ancho >2,0 m; garantizar el acceso para el transporte |
3 | Agua de refrigeración | Debe satisfacer la demanda de enfriamiento; se prefiere sistema de enfriamiento forzado; agua caliente en invierno si es necesario |
4 | Calefacción | Temperatura interior >20 °C para evitar la solidificación del aceite hidráulico y garantizar una lubricación adecuada |
5 | Espacio de instalación | Disposición según plano de disposición general |
6 | Fuente de aire | 5–7 kgf/cm², 100 L/min; para operaciones con bombas neumáticas |
7 | Otros | Sin gases/líquidos corrosivos ni gases explosivos. |
