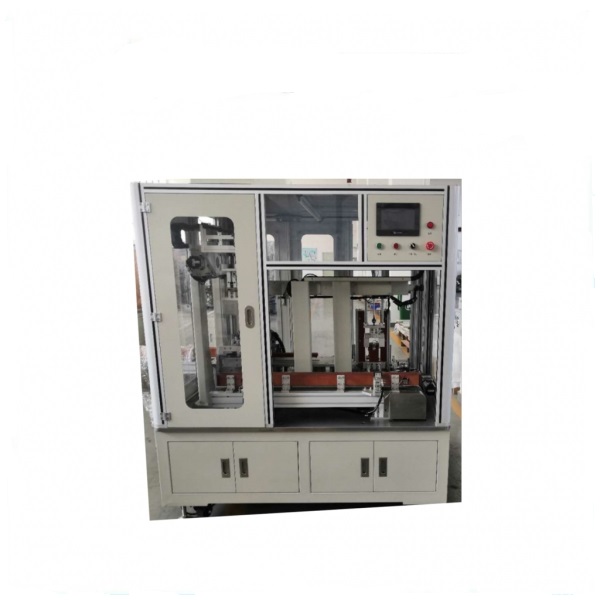

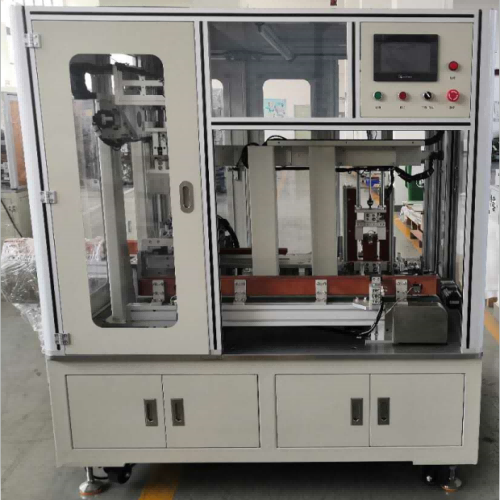

Cargador de carcasas prismáticas semiautomático para laboratorio. Máquina de alimentación de carcasas prismáticas.

1 、  Funciones del dispositivo

Función del equipo: Mediante la instalación manual de la celda y la carcasa de la batería, el mecanismo de eliminación de polvo elimina primero el polvo de ambas celdas y, posteriormente, las transporta a la  estación de alimentación de carcasas  . El mecanismo permite la introducción semiautomática de las carcasas entre la celda y la carcasa.

Descripción general del flujo de trabajo:

Coloque manualmente la carcasa de aluminio en la  abrazadera  - coloque manualmente la celda de la batería en el mecanismo - posicione la carcasa después de quitar el polvo -  empuje automáticamente  la carcasa de aluminio - descargue automáticamente  el material.

2、  Parámetros técnicos

3. Configuración de los componentes principales

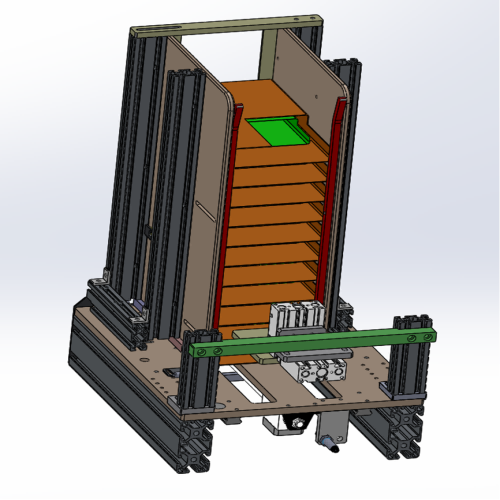

1.   Mecanismo de colocación de la carcasa

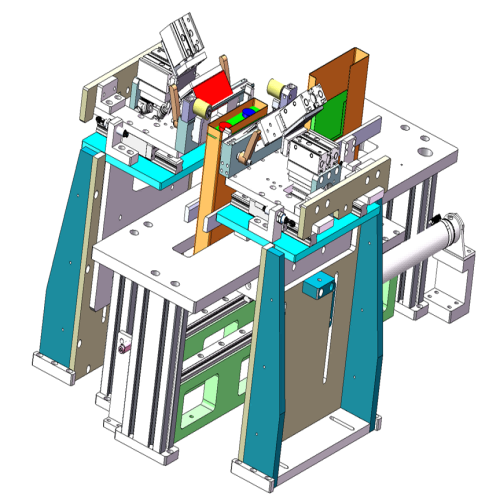

2. Mecanismo de eliminación de polvo con posicionamiento de carcasa de aluminio

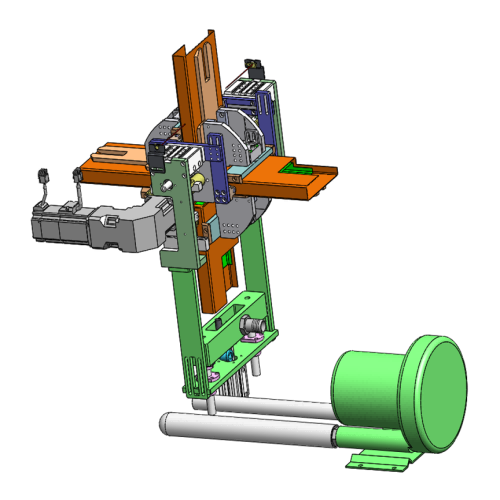

3.  Mecanismo de alimentación de concha

4 、  Marca del componente

1. Configuración del dispositivo principal

No.	Nombre	Marca
1	servomotor	Xinjie/Huichuan/Mitsubishi/Panasonic/Marcas equivalentes
2	pantalla táctil	Weilentong/Xinjie/marca equivalente
3	SOCIEDAD ANÓNIMA	Marcas Mitsubishi/Xinjie/Panasonic/equivalentes
4	Ventilador de alta presión	Rain Field/Marca equivalente
5	cilindro	Marca SMC/ADK/Equivalente
6	válvula solenoide	Marca SMC/ADK/Equivalente
7	Riel guía de tornillo	Marca HIWIN/KKT/Equivalente
8	Interruptor de inducción	Omron/Keyence/marca equivalente

5. Requisitos del entorno de instalación

1. Configuración de fuente de alimentación: CA 380 V, 50 Hz, rango de fluctuación de voltaje: +10 % ~ -10 %;

2. Potencia total del equipo: aproximadamente 2KW;

3. Aire comprimido: 0,25 ~ 0,8 Mpa; Fluctuación de presión ± 1 %

4. Especificaciones del equipo:

1) Peso del equipo: aproximadamente 1 tonelada;

2) Dimensiones totales: aproximadamente 2100x1320x1970mm (largo x ancho x alto);

3) Color de apariencia: gris claro o especificado por el cliente.

5. Requisitos ambientales:

1) Temperatura ambiental: 25 ± 5 ℃;

2) Humedad relativa: 30% a 75% RCH, asegurando que el aire en el sitio esté seco y sin obstrucciones, sin corrosión ácida o alcalina;

3) Cable de tierra: conexión a tierra de protección.
