Equipo automático de sellado de bolas de acero para baterías prismáticas

1、 Descripción general del equipo

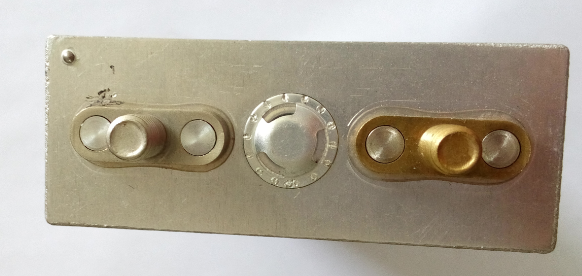

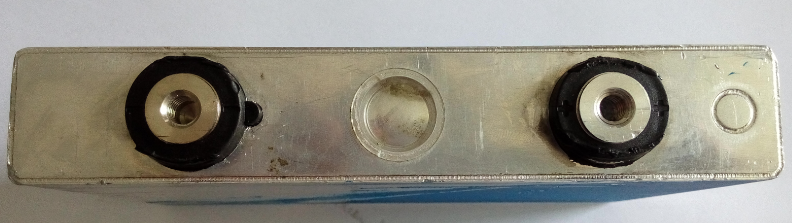

Es adecuado para el bombeo de vacío automático y el sellado de bolas de acero de baterías cuadradas con carcasa de acero/aluminio (el equipo se puede colocar en la guantera para su uso).

2. Proceso de acción del equipo

El equipo adopta una estructura de estación dual de cámara dual izquierda y derecha, y la carga y descarga de la batería y la perforación de bolas de acero funcionan simultáneamente. Coloque la batería en el accesorio fijo → El cilindro de alimentación envía la batería al área de las cuentas (otro accesorio fijo se retira a la posición de alimentación) → El cilindro de sellado presiona hacia abajo para sellar → Comience a aspirar a -85 ~ 95 Kpa (→ también en el otro lado de la batería) → Envíe una bola de acero antes del cilindro de cuentas → Se insertará el cilindro de cuentas → Todos los mecanismos se reinician → Cargue y comprima el aire para liberar el vacío → El cilindro de alimentación envía otra batería al área de cuentas y sale de la batería de cuentas completa al mismo tiempo;

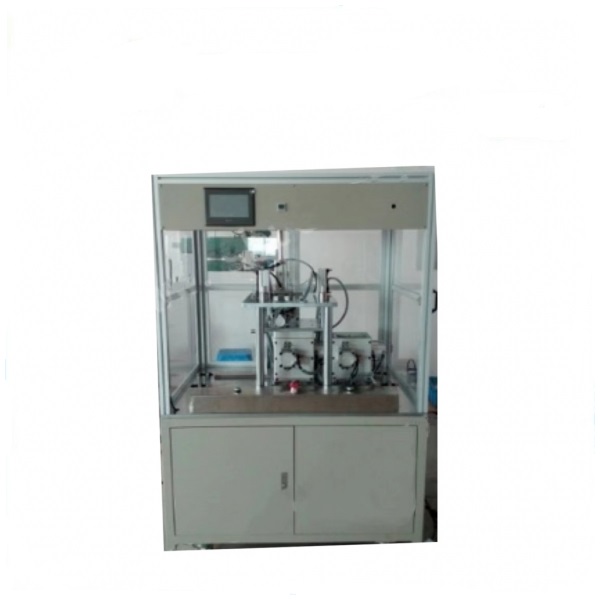

Estructura general (figura adjunta): El tamaño del cuerpo es aproximadamente: L1200 mm × W800 mm × H1700 mm (incluido el bastidor)

(Si es necesario: instalado en la guantera: el tamaño del cuerpo principal es de aproximadamente "L1100 × W800 × H850mm", el panel de operación y la caja de control se pueden colocar fuera de la guantera).

3、 Rendimiento del proceso

Baterías superiores e inferiores de la estación de trabajo dual izquierda y derecha, método de alimentación manual; Aspire primero, luego aplique bolas de acero; El tanque de almacenamiento de bolas de acero tiene una cierta capacidad y es fácil de operar; El tiempo de aspiración y el valor de la presión de vacío se pueden configurar fácilmente en el panel; Las cavidades superior e inferior están equipadas con dispositivos de posicionamiento para garantizar la precisión de la fundición de cuentas; El tamaño del accesorio inicial y las bolas de acero son adecuados para el modelo proporcionado en el pedido; Los componentes principales de la máquina están todos cromados, lo que es a prueba de óxido y resistente a la corrosión; La caja eléctrica de control independiente se coloca fuera de la guantera para evitar la corrosión; Control automático PLC del controlador programable, operación de pantalla hombre-máquina, intuitiva y conveniente; Toda la máquina funciona de manera segura, estable, con un control confiable y una operación conveniente.

4、Parámetros técnicos

5、 Configuración general del equipo y estándares

1. Color de apariencia del equipo: Gris cálido estándar internacional lC

2. Mida 40 mm desde la pared exterior de la máquina, con un ruido del equipo ≤ 60 db

3. El equipo cumple con las normas de seguridad nacionales pertinentes para equipos, así como con todas las normas y requisitos de seguridad exigidos por los códigos de seguridad pertinentes del comprador.

4. Se adjuntan manuales de operación y mantenimiento de equipos en chino.

5. Entregar aleatoriamente diagramas de control eléctrico, diagramas de control neumático y manuales de componentes comprados, códigos de programas fuente y otros materiales para el equipo.

6. Proporcionar una lista y dibujos de cada componente para el reemplazo del equipo.

7. Proporcione una lista de piezas vulnerables, incluido el nombre, la cantidad de unidades individuales, las especificaciones o los dibujos, la marca, la vida útil estimada y otra información.

6 、  Composición de los componentes principales del equipo

No	Parte mecánica	Nota
1	Mecanismo de cremallera
	Equipado con placa inferior de plataforma cromada, columnas cromadas, etc.
2	Mecanismo de transposición
	Equipadas con un cilindro de desplazamiento, un riel guía, una placa base deslizante y una cámara de vacío, dos cámaras de vacío logran un funcionamiento alterno de sujeción y punzonado de bolas de acero;
3	Mecanismo de sellado de cavidad combinada
	Equipado con una placa de cubierta sellada (cromada), elevada por un cilindro y cuatro pilares guía;
4	Mecanismo de alimentación de bolas de acero
	Equipado con ranura de bola de acero, tubería de bola de acero, pasador eyector de alimentación de bolas (tratamiento de endurecimiento SKD importado), cilindro de alimentación de bolas y cilindro de sellado instalado en la placa de cubierta de sellado;
5	Mecanismo de impacto de bola
	Equipado con placa de asiento de sellado cromada, pasador expulsor de bola de acero (tratamiento de endurecimiento SKD importado) y cilindro de bola de acero;
6	Mecanismo de fijación
	Equipado con placa de soporte de posicionamiento de batería, placa de presión elástica y placa de presión de posicionamiento de cilindro, equipado con batería de posicionamiento de abrazadera, colocado en la cámara de vacío

7 、  Componentes principales

No	Nombre	Marca	Nota
1	PLC de control	Mitsubishi/Omron/LG
2	dispositivos de control eléctrico	SMC
3	Pantalla hombre-máquina	Mitsubishi
4	Manómetro de vacío	SMC/SUNX
5	cilindro	Airatc/smc
6	Componentes neumáticos	Airatc/smc
7	Carril guía	ABBA

8、  El equipo puede adaptarse a los materiales entrantes y a las especificaciones del producto.

Batería cilíndrica:  Alto  (60-180) × Diámetro (25-45) mm

Batería cuadrada:  Alto  (60-280) × Ancho (40-150) mm × Profundidad (15-60) mm

Nota: Cuando el diámetro de la bola de acero es fijo, el accesorio de posicionamiento de reemplazo del equipo puede ser compatible con otros tamaños de baterías;
