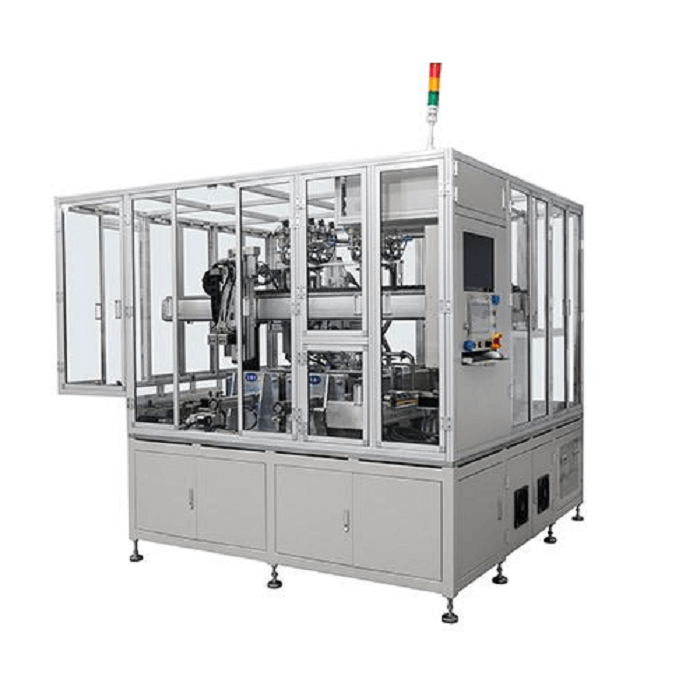

Detector de helio y defectos para baterías selladas de celdas prismáticas

I. Introducción del producto

El equipo se utiliza para realizar pruebas de sellado tras soldar la cubierta superior de las baterías. Sus principales funciones incluyen: escaneo de la batería, carga de la batería, inspección de helio, limpieza y detección de cavidades con helio, reevaluación automática de productos defectuosos, corte y diagnóstico de fallas de la batería, etc.



II 、Especificación técnica

Parámetros básicos	Valor
PPM	15 ppm (personalizado)
Método de prueba	Detección de helio
Tamaño de batería aplicable	Ancho 140-180 mm , Alto  85-220 mm, Profundidad  20-80 mm
Tiempo de detección de helio	≤5S
Tasa de muertes fallidas	0%
Presión de inyección de helio	0,05-0,15 Mpa, precisión de ajuste 0,001 Mpa
Tasa mínima de fuga detectable	1x10-12*m3/s
Sellado de cavidad	Aspire a 20 Pa y manténgalo así durante 2 minutos antes de iniciar la prueba. La caída de presión dentro de la cavidad es inferior a 50 Pa en 1 minuto.



3、Ventajas

1. Recopilación de datos con alta sensibilidad y respuesta rápida.

2. Detecta automáticamente el gas helio en la cavidad, limpia automáticamente las cavidades contaminadas y evita detecciones falsas.

3. Monitoreo automático de la presión y concentración de helio. Cuando la presión y la concentración son insuficientes, el sistema reabastece el helio automáticamente.

4. Diseño modular, tiempos de cambio cortos, menos piezas y bajo costo.
