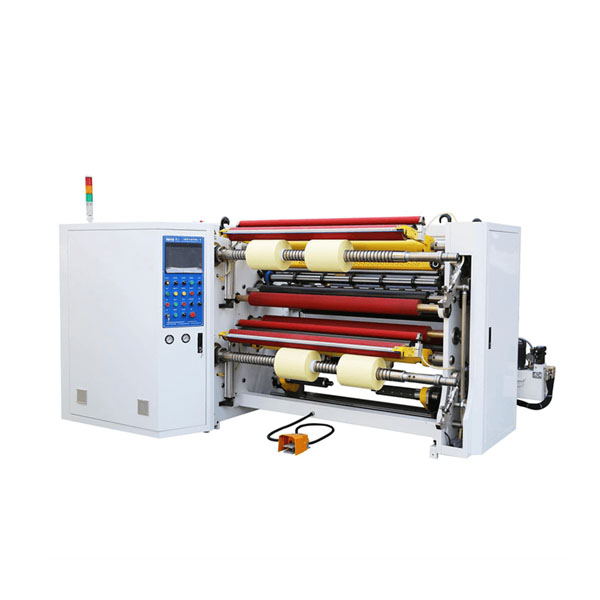

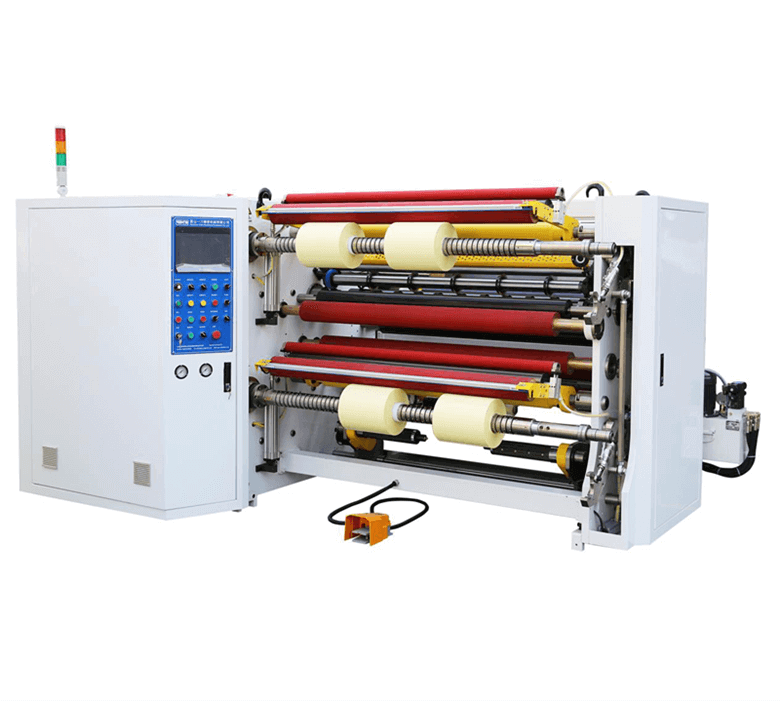

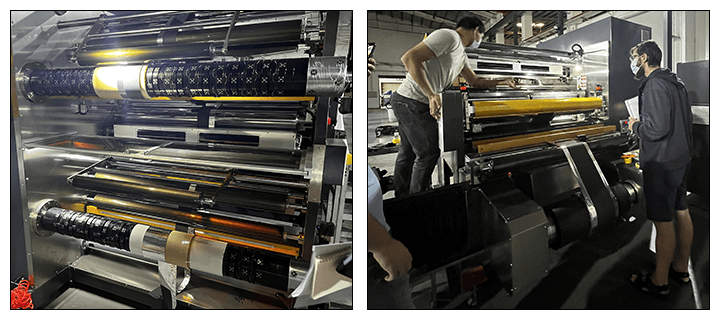

Máquina cortadora de electrodos de rollo a rollo para el corte de láminas de baterías de iones de litio
I. Descripción general del equipo
1.1 Descripción de funciones
La máquina cortadora se utiliza principalmente para cortar láminas de electrodos de baterías de iones de litio. Es un modelo robusto y estable, ampliamente utilizado por nuestra empresa. La máquina admite un ancho de corte de 15 a 380 mm , es fácil de usar y cumple con diversos requisitos de corte. Adopta una estructura de rebobinado de doble eje : la lámina de electrodo se monta en el eje de desenrollado, se desenrolla pasivamente mediante el rodillo impulsor y se guía automáticamente. Tras pasar por las cuchillas de corte y la unidad de eliminación de polvo de hierro, la lámina de electrodo se corta y rebobina según los requisitos del proceso. La máquina es fácil de operar, con una carga y enhebrado sencillos, un rendimiento estable y excelentes resultados de corte.
1.2 Parámetros técnicos clave
· Capacidad de producción : La velocidad mecánica máxima es de 80 m/min ; la velocidad de producción típica es de 0,5 a 50 m/min con ajuste continuo.
· Precisión de alineación de rebobinado : ≤ ±0,5 mm (suponiendo una buena calidad del material entrante).
· Tasa de aprobación : ≥ 99% (excluyendo factores como material entrante de mala calidad).
· Tasa de utilización : ≥ 95% (excluyendo reemplazo de material y problemas de calidad entrantes).
Tabla 1.1 Lista de componentes principales
No.
Nombre del componente
Descripción
Cantidad (juegos)
1
Conjunto del bastidor principal
Armario eléctrico, placas laterales, paneles de montaje
1
2
Unidad de desenrollado
Eje de expansión de aire, rodillo tensor, cilindro de bloqueo, unidad de guía de banda
1
3
Plataforma de empalme
Cilindro de presión, barra de presión, plataforma de empalme
1
4
Unidad de tensión de desenrollado
Controlador de tensión, sensores, rodillos
1
5
Unidad de accionamiento
Motor, rodillo de accionamiento, rodillo de presión, sistema de ajuste de presión
1
6
Unidad de rodillo de ajuste
Rodillos de ajuste superiores e inferiores antes y después del corte
3
7
Conjunto de portacuchillas
Ejes de cuchillas superiores e inferiores, rodillos de ajuste, accionamiento, eliminación de polvo
1
8
Unidad de eliminación de polvo
Eliminación de polvo de cuchillas y cepillado de polvo de electrodos con 8 cajas de cepillos
2
9
Unidad de eliminación de hierro
Barras y soportes magnéticos, fuerza magnética 6000 Gauss
4
10
Unidad de banda de prensado
Estructuras de correa de prensado superior e inferior
1
11
Unidad de tensión de rebobinado
Sistemas y sensores de tensión superior/inferior
1
12
Unidad de rodillos de seguimiento
Rodillos de seguimiento superiores e inferiores
1
13
Unidad de rebobinado
Ejes deslizantes, rodillos de presión, motores
2
14
Unidad de recorte de bordes
Rodillos guía, rodillos de presión, contenedores de residuos
1
1.4 Flujo de trabajo del equipo
El flujo de trabajo del equipo se describe a continuación:
Procedimiento de enhebrado web:
1. Utilice un carro de transferencia para cargar material en el eje de desenrollado.
2. Pase manualmente la lámina del electrodo a través de la unidad de empalme.
3. Guíalo a través del sistema de tensión.
4. Alimente manualmente la hoja hacia las cuchillas de corte para realizar el corte previo.
5. Pase la hoja precortada a través del sistema de eliminación de polvo y hierro.
6. Coloque el manguito del núcleo sobre el eje deslizante.
7. Fije con cinta adhesiva la lámina del electrodo al manguito central del eje deslizante.
8. Ajuste la tensión de la hoja requerida.
9. Cambie el sistema de guía web al modo automático.
10. Presione el botón de inicio del sistema.
11. El equipo corta y rebobina automáticamente el material en rollos.
