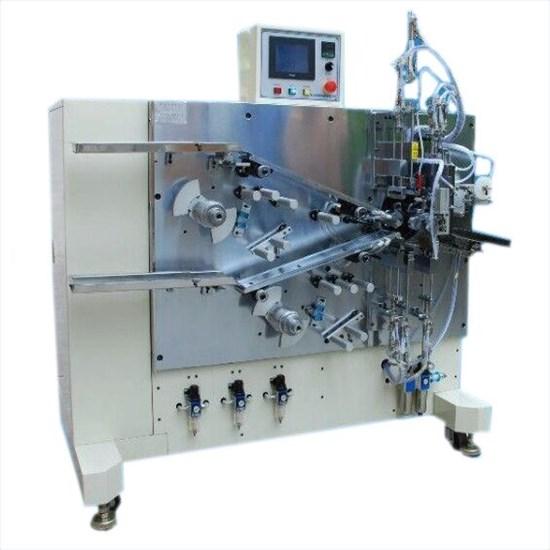

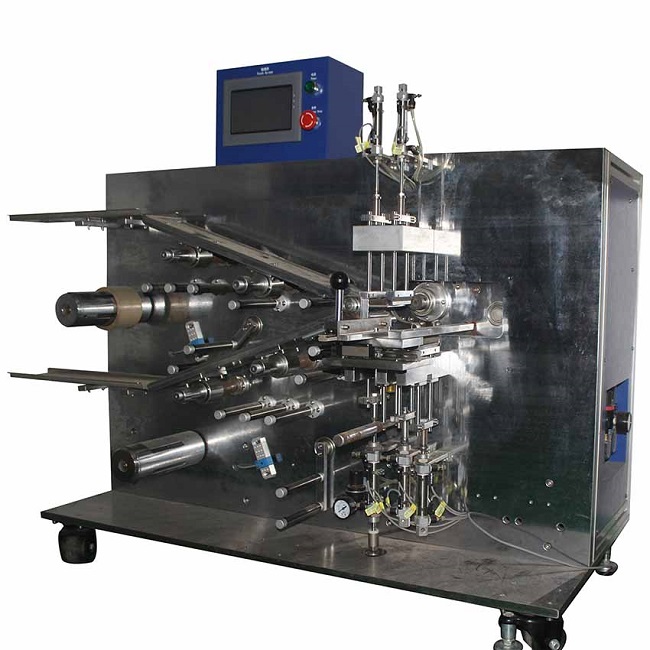

Bobinadora semiautomática para la fabricación de núcleos de celdas cilíndricas (5-10 ppm)
1. Descripción de las funciones del equipo
Esta máquina se utiliza principalmente para el bobinado de precisión de celdas de baterías de iones de litio cilíndricas.
El proceso de trabajo es el siguiente: guíe manualmente las placas positivas y negativas hacia la parte de bobinado respectivamente, apílelas con el diafragma, enrolle según los requisitos del proceso, coloque automáticamente la cinta de terminación y la celda se corta automáticamente.
2. Funciones y características delequipo :
1 ) Se adopta una estructura de aguja de enhebrado de objetivo único.
2 ) Introducción manual de pieza polar, bobinado automático, cambio automático de aguja, pegado automático de cinta de terminación y borrado automático .
3 ) La cinta adhesiva se pega horizontalmente (la cinta de terminación es perpendicular a la oreja del polo), la cinta adhesiva es plana y la posición del adhesivo se puede controlar con precisión sin forzar el núcleo eléctrico; La adhesión del pegamento es estable y confiable .
4 ) La velocidad de bobinado de la aguja de bobinado es ajustable .
5 ) Desbobinado activo de diafragma de dos bobinas, tecnología de control del interruptor de proximidad de tensión, que puede ajustar de forma automática y suave la tensión en el proceso de bobinado; Se puede ajustar la tensión superior e inferior .
6 ) Cierre de la externalización del diafragma .
7 ) El núcleo eléctrico desenrollado deberá estar libre de daños, desprendimientos del núcleo y dislocaciones de polos.
8 ) Fácil operación, ajuste simple y rápido y reemplazo de especificaciones .

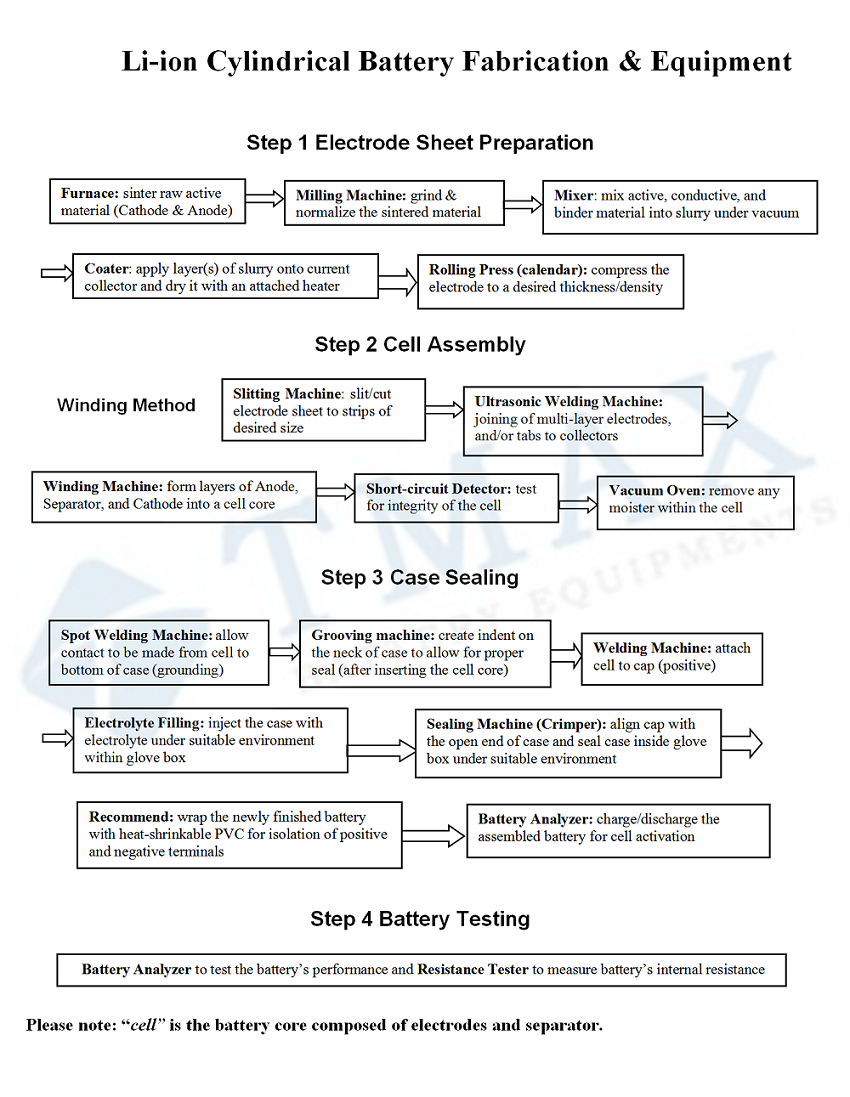

3. Proceso tecnológico:
El equipo cumple con el estándar de proceso de bobinado para baterías cilíndricas de iones de litio: el diafragma envuelve completamente la lámina negativa, y esta envuelve la lámina positiva. El flujo del proceso es el siguiente:
1) Preenrollado del diafragma: la adopción de la tecnología de corte de dientes puede ahorrar la longitud del diafragma de preenrollado;
2) Introduzca el electrodo negativo: guíe manualmente la lámina del electrodo negativo hacia la parte de bobinado;
Introducir el electrodo positivo: Guíe manualmente la pieza polar positiva hacia el interior de la parte del bobinado;
3) Bobinado;
4) Estación de cambio;
5) Cortar el diafragma, pegar el pegamento de terminación y tapar.
D
Yo
Yo
Tolerancia (mm)
< 0,5
< 0,3
<1000

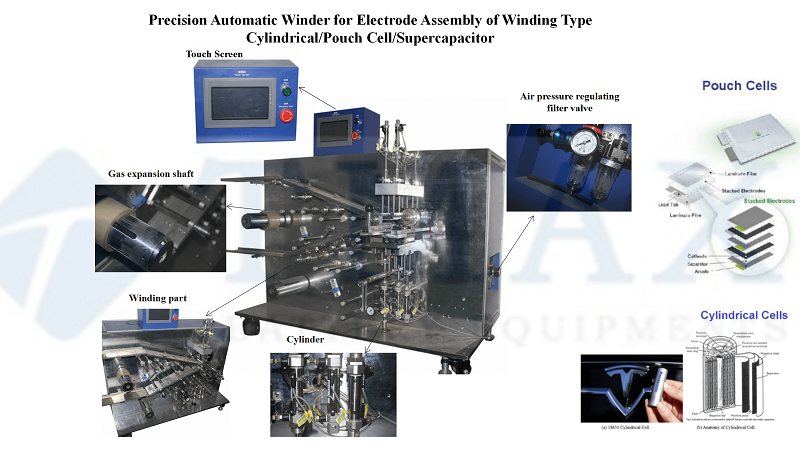

4.Componentes principales del equipo:
1) El equipo está compuesto por un dispositivo de bobinado, un dispositivo de cambio de estación, un dispositivo de desenrollado de diafragma, un dispositivo de guía de pieza polar, un dispositivo de pegado de pegamento, un dispositivo de obturación y un sistema de control.
2) Dispositivo de bobinado (dos juegos): compuesto por un solo cabezal con rosca opuesta para garantizar la precisión del bobinado y el reemplazo conveniente de la aguja de bobinado.
3) Dispositivo de movimiento de estación (un juego): se utiliza para la conversión de la estación de bobinado y la estación de encolado.
4) Dispositivo de desenrollado del diafragma (dos juegos): Control de regulación de presión de aire de desenrollado activo de la bobina del diafragma.
5) Dispositivo de guía de pieza polar (dos juegos): ajuste unilateral, ajuste conveniente.
6) Dispositivo de encolado y troquelado (un juego).
5. Norma técnica:
1) Ancho del diafragma: 30-75 mm;
Especificación de la aguja de bobina: ∮ 1,8- ∮ 6,0 mm, personalizada según el cliente
requisitos;
Ancho del poste: 28-73 mm.
2) Requisitos de especificación del material (unidad: mm)
4) Capacidad del equipo: 5 ~ 10 piezas/min (según la longitud/ancho de la pieza polar)
5) Precisión del bobinado;
Al garantizar que la pieza polar cumpla las siguientes condiciones:
El error de ancho de la pieza polar es menor a ± 0,2 mm;
El error de flexión en "S" de la pieza polar es inferior a ± 1 mm/500 mm;
El error de forma de la torre de la bobina del diafragma es inferior a ± 0,2 mm;
La precisión del bobinado puede cumplir: El error de alineación del diafragma es inferior a ± 0,5 mm; El error de alineación de la pieza polar es inferior a ± 0,5 mm;
Puede realizar la alineación del electrodo negativo envuelto con el electrodo positivo y el diafragma envuelto con el electrodo negativo, y la sección del producto terminado es
± 0,5 mm.
6) Tasa calificada: ≥ 98% (Excluyendo factores no relacionados con el equipo).
6. Parámetros de especificación :
Presupuesto
Observaciones
Potencia de entrada
CA 220 V, 1,5 kVA, 50 Hz
Fuente de aire comprimido
0,4-0,6 MPa
Capacidad de producción de equipos
5-10 piezas/min
Según modelo y competencia del empleado
Peso del equipo
Alrededor de 500 kg
Tamaño del equipo
1450 mm x 1100 mm x 1150 mm
(Largo*Ancho*Alto)
Excluyendo la longitud de extensión de la ranura del material de la pieza polar, unidad: mm
Especificación de la aguja de bobina
∮ 1,8 mm - ∮ 6 mm
Entregar un juego según los requisitos del cliente.
Bastidor y placa de montaje
1 juego
Dispositivo de bobinado de agujas
1 juego
Dispositivo de suministro de pieza polar
2 juegos
Dispositivo de suministro de diafragma
2 juegos
Dispositivo de viscosa
1 juego
SOCIEDAD ANÓNIMA
PANASONIC
PANASONIC AFRX-C60T
Pantalla táctil
MCGS
color verdadero de 7 pulgadas
Motor de bobinado
PANASONIC/Li San
Servomotor Panasonic
Motor de tensión
Control de investigación / Li San
Motor paso a paso
Sensor
PANASONIC/Daochuan
Componentes neumáticos
AIRTAC/XINGZHEN/
AirTAC
Parada de falla
Aviso de fallo
Programa incorporado
Reinicio con un solo toque
Instrucciones de funcionamiento
1 juego de instrucciones de funcionamiento
Regiones
1 juego
Ver lista de entrega
Nombre
Especificación (mm)
Tiempo de garantía
Observaciones
Máquina bobinadora
Maquina completa 1 año
Excepto factores humanos (Mantenimiento de por vida)
Cortador de papel engomado
3 meses
Aguja rodante
3 meses
Excepto por factores humanos
ojo fotoeléctrico
6 meses
No se garantiza la entrada de aceite ni los choques.
