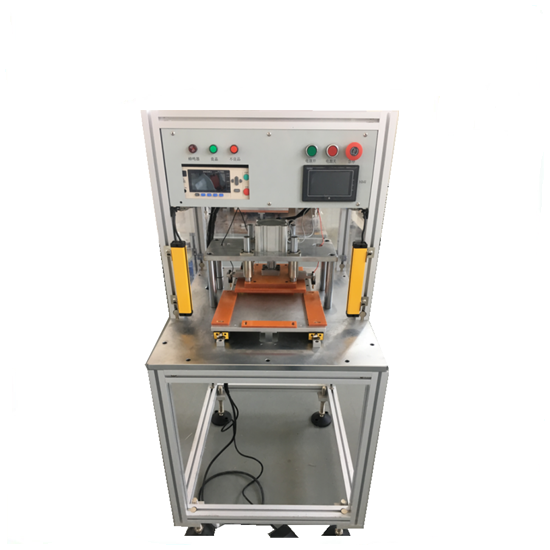

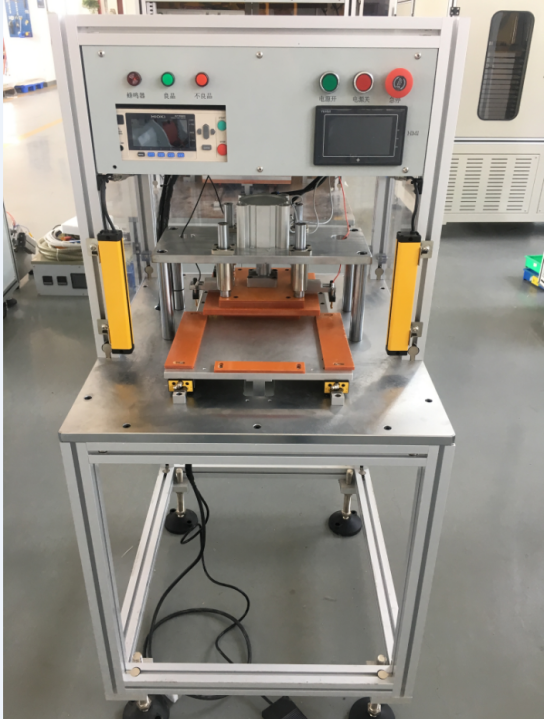

Máquina de clasificación y prueba OCV para celdas prismáticas

1. Introducción del equipo

1. Aplicación del equipo

Este equipo está diseñado para probar la resistencia interna y el voltaje de  la batería prismática  y realizar una clasificación manual después de que el PLC juzgue automáticamente el grado de clasificación y escanee el código para leer la capacidad; Pruebe el voltaje lateral; Pruebe el espesor del núcleo eléctrico; Y conecte todos los datos al sistema MES. El accesorio se coloca manualmente en el accesorio móvil, y después de colocar la batería, haga clic en el botón de control dúplex con ambas manos, y el accesorio se moverá automáticamente a la posición de precarga para completar el proceso de inspección. Finalmente, se tomará y operará manualmente en un ciclo alternativo, se puede realizar una producción continua (la función de prueba incluye escaneo de código y capacidad de lectura; voltaje de prueba y resistencia interna y registrarlos en el código QR; voltaje de borde de prueba para distinguir ng; prueba secundaria OCV y software para distinguir; medición del espesor de celda y carga al código de barras correspondiente; todos los datos se cargan en el sistema MES).

2. Estructura del equipo

Se compone de una plataforma de operación manual / mecanismo de prueba de voltaje / mecanismo de prueba de resistencia interna / mecanismo de prueba de escaneo de código / mecanismo de prueba de voltaje lateral / mecanismo de control principal y otros dispositivos.

3. Proceso de acción del equipo

Coloque manualmente la batería en el banco de pruebas de alimentación y acceda automáticamente a la estación de prueba a través de la plataforma para comprobar el voltaje, la resistencia interna y el escaneo de códigos. El mecanismo de medición de espesores presiona hacia abajo para medir el espesor. Tras la detección, el PLC clasifica según las condiciones preestablecidas y se enciende la luz indicadora. La aguja de prueba de voltaje de borde se entrelaza para perforar la película de aluminio y comprobar los electrodos positivo y negativo. Finalmente, clasifique manualmente las baterías según los datos de prueba.

4. Funciones del software

1) Idioma: Chino simplificado;

2) Capacidad de lectura de código QR de escaneo; Lee con precisión el voltaje / resistencia interna almacenada por la batería en la base de datos.

Funciones de edición y gestión de procesos:

3) Funciones de edición y gestión de procesos:

a. Se puede configurar la detección de marcha con tres parámetros y se pueden seleccionar diferentes valores según la marcha configurada;

b. Los archivos de datos probados se pueden guardar en la computadora y se puede equipar una interfaz RS232C para control remoto y adquisición y análisis de datos.



2. Parámetros técnicos del equipo

1.  Eficiencia de producción :  2 ppm ;

2.  Rango de dimensión límite de  la batería :  L  80 ～300 mm ; W  50 ～200 mm ; T  2 ～18 mm ;  Se puede diseñar de acuerdo con el tamaño de la batería proporcionada por el usuario;

3.  Movilidad de prueba ≥95% 。El equipo funciona durante 8 horas y el tiempo de puesta en servicio y mantenimiento es inferior al 1% ;

4.  Tasa de calificación del producto 99% ,  Los requisitos de calificación del producto están de acuerdo con los requisitos anteriores.

3. Parámetros técnicos del instrumento

1.  Rango de medición de resistencia de aislamiento : 100k ～10TΩ ；

2.  Precisión básica de la resistencia de aislamiento: <1G: 1% , ≥1G: 3% , ≥10G: 5% , ≥1T: 10% ;

3.  Salida de cualquier voltaje negativo : 1,0 V CC ～1000 V CC , <100 V : Paso de voltaje 0,1 V , ≥100 V :

4.  Paso de voltaje 1 V , Precisión básica : 1 % ;

5.  Precisión de medición de espesor: prueba de contrapeso del servomotor, precisión ±0,1 mm

4 、 Componentes principales del equipo

1.  Cilindro : SMC/AirTAC ;

2.  Válvula solenoide : SMC/AirTAC ;

3.  Medidor de control de temperatura: OMRON ；

4.  guía : HIWIN/KKT ;

5.  Cojinete lineal : MISUMI ;

6.  PLC: Mitsubishi / Panasonic ;

7.  Interruptor de inducción: Omron o kians ;

8.  Pantalla táctil: visualización y control ;

9.  Servo: Panasonic

5. Requisitos del entorno de instalación

1. Configurar la fuente de alimentación : CA 220 V , 50 Hz, rango de fluctuación de voltaje : +10% ～ - 10% ;

La potencia total del equipo es de unos 3KW;

2. Aire comprimido: 0,25 ~ 0,76 mpa; Fluctuación de la presión del aire ± 1 % (aire limpio después de la eliminación de agua, sin aceite, filtración y estabilización de la presión);

3. Especificaciones del equipo:

1) Peso del equipo: Aproximadamente 450 kg;

2) Dimensiones generales: aproximadamente L (1,8 m) *  W  (1,6 m) * H (1,8 m);

3) Color de apariencia: gris claro o especificado por el cliente.

4. Requisitos ambientales:

1) Temperatura ambiente: 25 ± 5 ℃;

2) Humedad relativa: 30% - 75%  RCH , asegúrese de que el aire en el sitio esté seco y libre de obstrucciones sin corrosión ácido-base;

3) Cable de tierra: conexión a tierra de protección.
