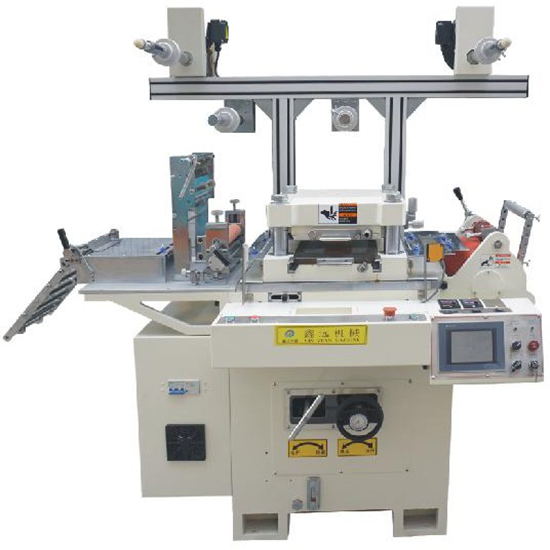

Máquina troqueladora automática de alta velocidad con doble servomotor para láminas de electrodos de celdas tipo bolsa

La  troqueladora se utiliza principalmente para cortar láminas de electrodos de celdas tipo bolsa para apilar celdas tipo bolsa o   baterías de polímero. Es una herramienta esencial en la línea de producción de celdas tipo bolsa para producir formas específicas de cátodos y ánodos.

Rango de aplicación  :

Productos adhesivos, retroiluminación, pantalla antipolvo, lámina de cobre, lámina de aluminio, película protectora, PE, PET, película óptica, adhesivo blanco y negro, adhesivo para marcos, adhesivo de una y dos caras, Mylar, espuma y otros materiales.

Características principales

1. Adopte un sistema de dibujo digital por computadora avanzado, servoaccionamiento doble, control de programa PLC, operación de pantalla táctil, rápida velocidad de troquelado y alta eficiencia.

2. Diseño general:

① El marco de alimentación adopta el dispositivo de ajuste fino para que el ajuste sea más conveniente y rápido;

② Se utilizan placas de acero inoxidable para las piezas de troquelado, la entrada y salida de material y el marco de alimentación. La escala está anticorrosiva para facilitar el ajuste del material .  La máquina ofrece alta precisión, bajo nivel de ruido y alta velocidad.

4. Impulsado por servomotor principal, la estampación es más estable y ahorra energía.

3. Pieza de troquelado:

① instalable: molde de tallado, molde de madera, molde de caucho, molde de corrosión, molde de hardware;

② Puede realizar fácilmente la perforación automática muchas veces, con alta precisión de anidamiento;

③ Se puede empujar completamente o empujar hasta la mitad;

④ equipado con dispositivo de protección de seguridad de cortina de luz de espejo para garantizar la seguridad de los operadores;

4. Sistema automático de suministro de aceite para garantizar la vida útil y la estabilidad de la máquina;

5. Se puede utilizar en línea con máquinas laminadoras, cortadoras y otros equipos.

PRESUPUESTO

Modelo de máquina	XY-350
Área de plantilla	350*305 mm
Ancho máximo del material	360 mm
Velocidad de troquelado	18000p/h
Carrera ajustable	±3 mm
Matriz de herramienta aplicable	Molde de tablero, molde de caucho, molde AB, molde de tallado, molde de hardware
Precisión del dibujo	±0,1 mm
Precisión de la presión	±0,02 mm
Fuerza	4,8 kW
Voltaje	380 V
Peso de la máquina	1800 kg
Tamaño de la máquina (largo, ancho y alto)	1950*1300*1800 mm
