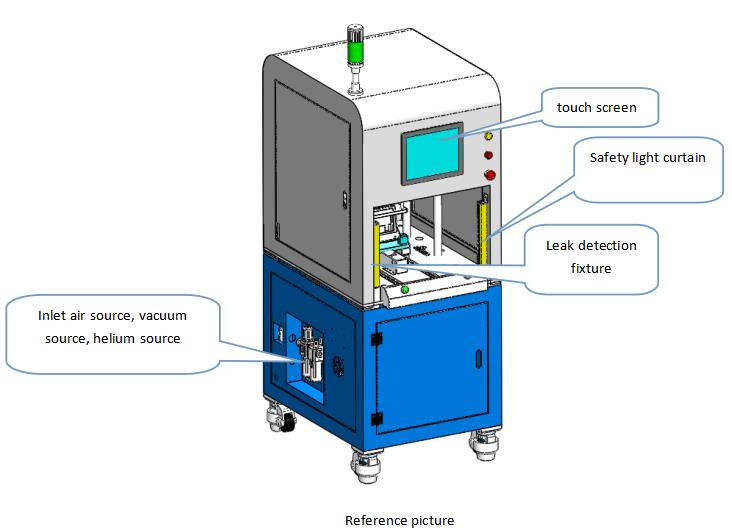

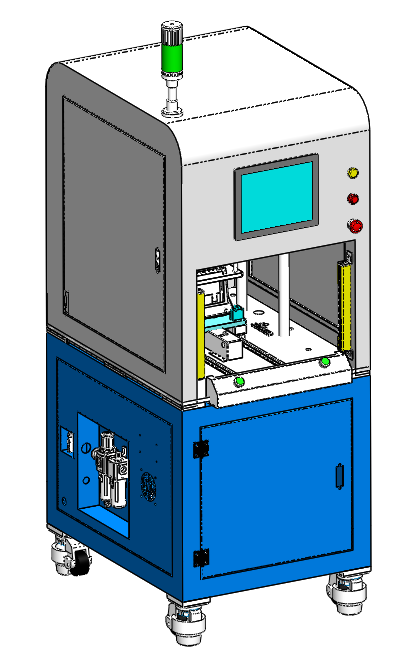

Comprobador de hermeticidad para soldadura láser

1 、Instrucciones

Se utiliza para detectar el efecto de la soldadura láser y juzgar si la batería después de la soldadura  tiene agujeros.

 Descripción del flujo de trabajo:

Coloque manualmente la batería, sujete y posicione el accesorio, presione hacia abajo el mecanismo de medición, aspire y mantenga la presión, detecte la descarga de helio, juzgue OK y ng, reinicie el mecanismo de medición, afloje el accesorio y extraiga la batería.

2. Parámetros básicos

1.  1. Configurar la fuente de alimentación:

CA 220 V , 50 Hz, rango de fluctuación de voltaje : +8 % ～-8 % ；Potencia total:  0,5 KW 。

2.  aire comprimido :

0,4 MPa ～0,6 MPa, fluctuación barométrica ±1 % (aire limpio después de la eliminación de agua, sin aceite, filtración y estabilización de presión)

3.  Fuente de vacío : ≤-0,095 kg/ cm2

4.  Especificaciones del equipo :

4.1 Peso total : aproximadamente  0,5 T

4.2  Tamaño : Largo ( 1 m ) ＊Ancho ( 0,8 m ) ＊Alto ( 1,6 m )

4.3 Color de apariencia: a excepción de la parte de acero inoxidable, el color de la caja es gris computadora.

5. Requisitos ambientales:

5.1 Temperatura ambiente: 25 ± 5 ℃.

5.2 Humedad relativa: 30%  ～  75%  RCH , lo que debe garantizar que el aire en el sitio esté seco y libre de obstrucciones sin corrosión ácido-base.

5.3 Cable de tierra: conexión a tierra de protección.

3 、 Especificación

1. Eficiencia de trabajo : 1 ppm (3 4 155) ;

2. Tasa de fallas del equipo : ≤0,5%

3. Presión de prueba : 10-100 kPa

4. Precisión de medición : ±0,2%

5. Poder de resolución : 1 pa

6. Clase de aislamiento  : grado A

7. Grado de protección del recinto: Grado 6

4 、 Rendimiento del proceso

1. Tamaño de batería aplicable: altura 120-225 mm , ancho 100-180 mm , profundidad 20-60 mm

2. Modelo de batería aplicable del dispositivo: consulte el dibujo adjunto.

3. No debe haber fugas de aire durante la inspección del molde probado ni del orificio de inyección del líquido de la batería.

4. El equipo está equipado con una alarma de cortina de luz de seguridad.

5.  Los productos NG  tienen funciones de aviso de alarma y conteo.

6. Al bajar la sonda, debe evitar el polo. La sonda utiliza una varilla guía de 8 mm de diámetro para instalar un anillo de sellado personalizado que evita el polo de la batería.

7. Adopte un accesorio de sellado neumático y empuje el núcleo eléctrico mediante el cilindro de aire para hacer que el orificio de inyección de líquido del núcleo eléctrico se ajuste estrechamente a la interfaz del detector de fugas para formar un circuito cerrado;

8. Admite detección de fugas de presión positiva y negativa; rastrea automáticamente el fondo y proporciona resultados de medición rápidos y confiables.

9. El sistema de espectrometría de masas optimizado y el algoritmo inteligente garantizan una respuesta rápida en todos los rangos, y el sistema de vacío altamente confiable y el sistema de espectrometría de masas garantizan una rápida eliminación del helio.

10. Permite la descomposición del nitrógeno en el aire, no se ve afectado por el amoníaco ambiental y reduce rápidamente el fondo. Su excelente rendimiento permite realizar pruebas en línea durante 7 x 24 horas.

11. El excelente rendimiento de la máquina admite pruebas de alta velocidad cada pocos segundos.

12. Equipado con un filtro fino con puerto de detección de fugas para filtrar impurezas finas, a fin de garantizar que la máquina no se vea afectada ni dañada por impurezas; Fuente de iones de doble alambre de iridio, diseño de sistema eficaz, anti impacto atmosférico.

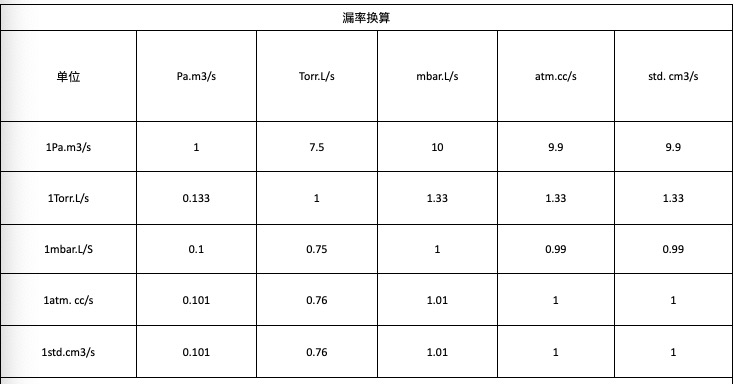

(conversión de tasa de fuga)

5 、Configuración de los componentes principales

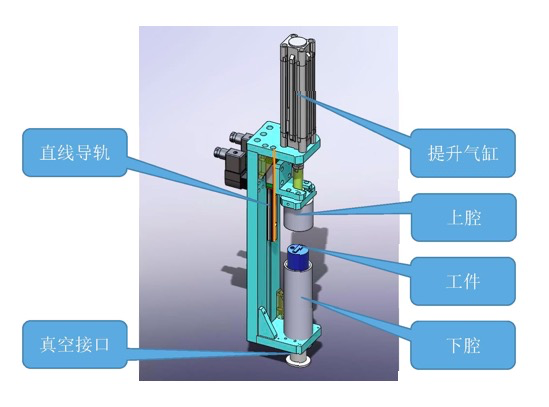

1 、Mecanismo de detección de hermeticidad y resistencia de aislamiento

直线导轨: carril guía lineal

真空接口: Interfaz de vacío

提升气缸: Cilindro de elevación

上腔: Cámara superior

工件: Pieza de trabajo

下腔: Cámara inferior

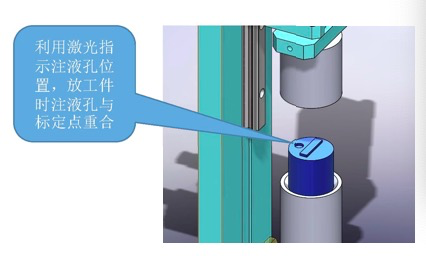

2、Mecanismo de alimentación del núcleo

利用激光指示注液孔位置，放工件时注液孔与标定点重合

Utilice el láser para indicar la posición del orificio de inyección de líquido, y el orificio de inyección de líquido coincide con el punto de calibración al colocar la pieza de trabajo.

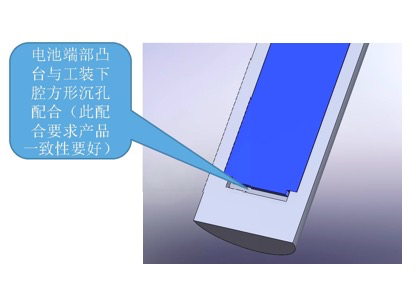

3、Mecanismo de posicionamiento celular

El saliente en el extremo de la batería se combina con el avellanado cuadrado en la cavidad inferior de la herramienta (esta combinación requiere una buena consistencia)

电池端部凸台与工装下腔方形沉孔配合（此配合要求一致性要好）

6 、 Pieza de repuesto principal

1.Configuración de  la parte principal

2.Accesorios adjuntos
