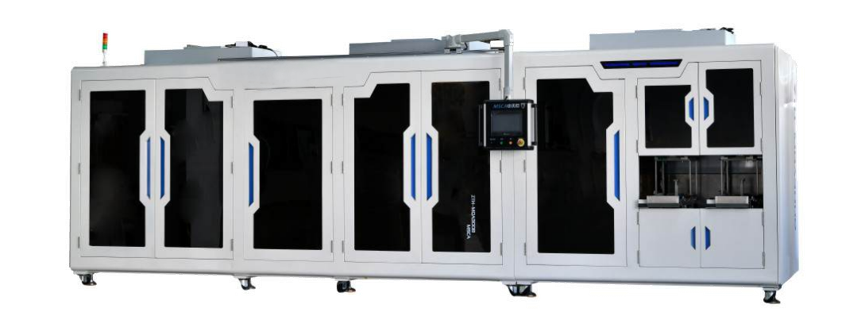

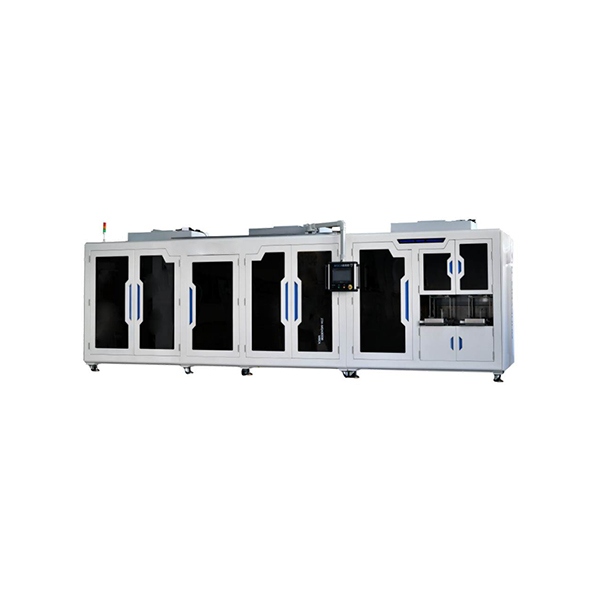

Máquina de recubrimiento y troquelado continuo de alta velocidad para la producción de celdas prismáticas

Característica

1)Mecanismo de desenrollado doble, uno en uso y otro en reserva, que permite un cambio rápido de rollo.

2) Tres juegos de sistemas de guía de banda para alineación de desenrollado, alineación en proceso y alineación de matriz, asegurando la formación precisa de placas polares.

3) Plataforma de instalación de moldes de mármol de alta precisión, rectificado coordinado de hojas de acero de tungsteno y pilares guía hexagonales importados de Japón, que garantizan eficazmente la longevidad del molde.

4) Equipado con inspección CCD para la apariencia y las dimensiones de la placa polar, rechazando automáticamente las placas polares defectuosas y produciendo productos calificados.

5) Caja de material doble para recolección de material, que permite un funcionamiento ininterrumpido durante el reemplazo de la caja de material y permite una integración perfecta con las líneas logísticas para el intercambio automático de cajas de material.

6) Sistema de eliminación de polvo y hierro sin contacto, eliminando el polvo en ambos lados de las placas polares.

7) Los ventiladores FFU en la parte superior del equipo proporcionan suministro de aire, mientras que un sistema de eliminación de polvo industrial crea succión de presión negativa en múltiples estaciones.

Especificación

Proyecto	Parámetro
Eficiencia de producción	>250 PPM (ancho de electrodo 100-160 mm)
Tamaño de la rebaba	Vas12um; Vbs12um
Precisión de corrección de desviación	≤± 0,1 mm
Precisión en la formación de rebanadas	± 0,2 mm
Vida útil del moho	1. Después de cada reparación del molde, se puede utilizar no menos de 1,5 millones de veces; 2. El número de veces que se puede reparar el molde ≥ 10 veces;
Precisión de recepción de la caja de material	± 0,5 mm
Tasa de calificación	≥ 99,8% (defectos causados únicamente por la máquina)
Tasa de crecimiento de los cultivos	≥ 98% (fallos causados únicamente por la máquina)
Dimensiones generales	Ancho 1750 mm x Largo 7000 mm x Alto 2350 mm
Capacidad de carga/peso	Aproximadamente 8000 kg; >650 kg/m²
Fuerza	Trifásico CA 380 V; Fluctuación de voltaje ± 10 %; Potencia: 30 kW; Frecuencia: 50 Hz
Aire comprimido	0,5-0,7 Mpa (5-7 kgf/cm2), dosificación 200 L/min

Proyecto	Parámetro
Método de punzonado	Punzonado de moldes de metal
Sistema material	Recubrimiento continuo de material de bobina de lámina de electrodo después del corte, con terminal de salida en un lado
Diámetro del rollo	≤  medio 800 mm
Diámetro interior del tambor	3"/6"
Error de bobinado del polo	士3mm
Error de flexión en forma de serpiente de la placa polar	± 1 mm/m
Diferencia de altura del borde de la onda polar	<2 mm
Ancho del poste W	60~200 mm
Longitud del poste L	80~300 mm
Longitud de oreja de poste H	10~30 mm
Distancia del borde de la oreja del polo Q	5-20 mm
Ancho de oreja de poste P	10~50 mm
Material del cinturón de oreja de poste X	0~2 mm
RB redondo	2~5 mm
Esquinas redondeadas RA	Esquina interior redondeada	Esquina exterior redondeada

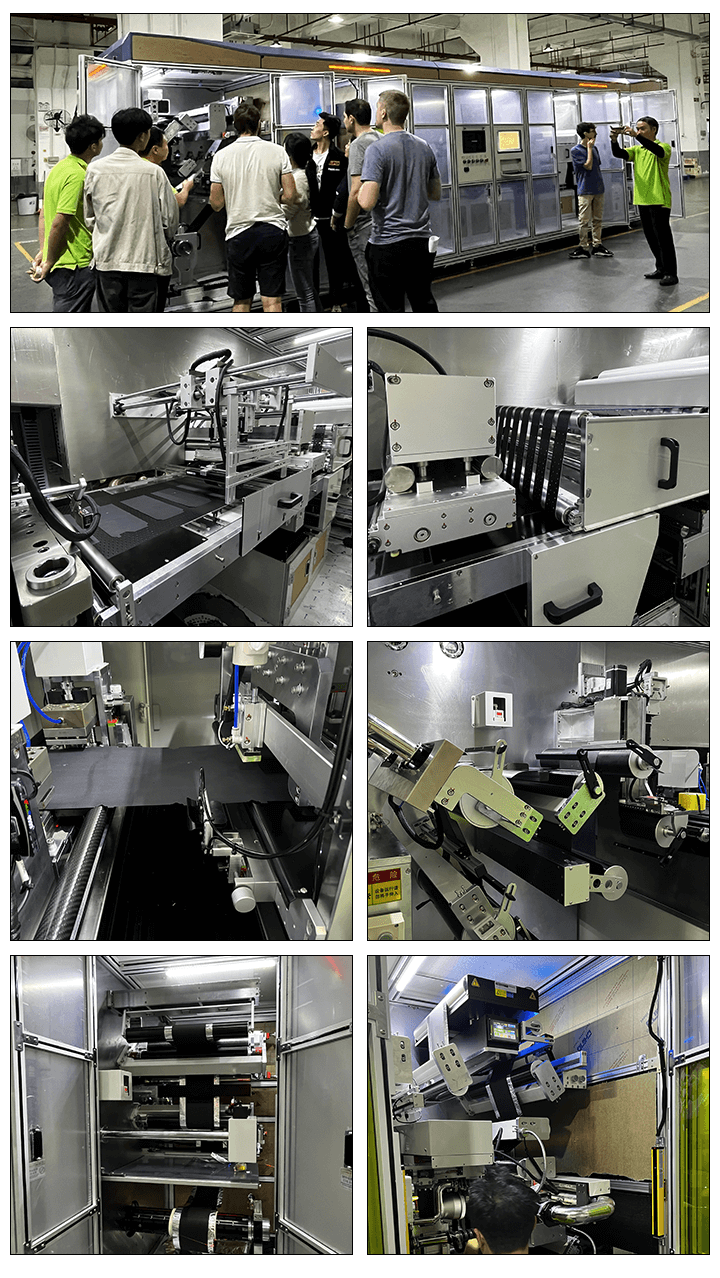

Planta de ensamblaje de producción
