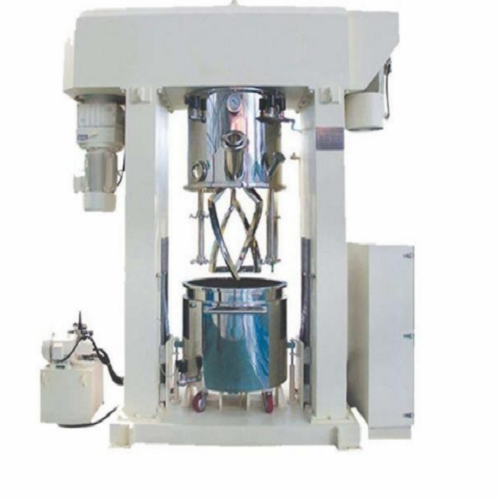

Mezcladora planetaria doble de alta velocidad de 650 l

1. Descripción general del equipo

A , Resumen :

El mezclador planetario de potencia es un nuevo modelo integral que combina el principio y la composición del mezclador planetario doble tradicional y un dispersor de alta velocidad. Actualmente, se utiliza ampliamente en diversos campos.

Teniendo en cuenta las características de alto contenido de sólidos y alta viscosidad de la pulpa de batería, nuestra empresa ha desarrollado una mezcladora de potencia mejorada con mayor velocidad y par, basada en la mezcladora Star Power original. Durante el diseño, se consideraron factores como la velocidad del agitador, la potencia de mezcla, la velocidad lineal de dispersión, el grado de suspensión, el patrón de flujo del líquido y la distribución de la intensidad de la turbulencia en el tambor. La velocidad lineal máxima de dispersión de alta velocidad puede alcanzar los 23 m/s, y el bastidor de torsión de masa frita mejorado puede procesar cualquier pulpa de batería de alta viscosidad. Un nuevo método de mezcla: la caja de torsión de masa frita gira en sentido horario y antihorario para garantizar la ausencia de ángulos muertos y el fenómeno de "ascenso" durante la mezcla. En cuanto al sellado, dos juegos de sellos mecánicos, además de sellos blandos y estáticos, garantizan el vacío; teóricamente, el rendimiento del sellado se mejora en un 30 %. El sensor de temperatura PT 100 entra en contacto directo con el material, lo que aumenta la precisión de la medición y la velocidad de reacción, con un margen de error de tan solo ± 0,5 ℃. Esta máquina se compone de base, viga, columna, tapa de sellado, cilindro de alimentación, transmisión y sistema de control eléctrico .



B 、 Configuración técnica del equipo

No.	Nombre del artículo	Modelo y especificación	Lugar de origen
1	Reductor	RF167 –Y45 –4P-51.76-M2-D550	Kone
2	Maquinaria eléctrica	1 juego de motor de frecuencia variable de 4 niveles y baja velocidad de 45 kw; Motor ordinario de alta velocidad de 55 kw-4, 1 juego.	Fuente
3	Convertidor de frecuencia	Conjuntos de 45kwx1; Conjuntos de 55kwx1.	Esperanza Senlan
4	Termómetro	PT100 (alta precisión en la medición de temperatura)	HTC
5	Cojinete	en el plano	Alemania maricón
6	Carril guía lineal	OSE	la República de Corea
7	Sello de aceite esquelético	Sello de aceite de estructura fluoroplástica	Japón NOK
8	Componentes eléctricos	Componentes eléctricos de baja tensión	Schneider
9	V alve	en el plano	Ennis
10	Sello mecánico	Dos juegos de sellos mecánicos de aleación	escudo chishi
11	Engranaje	La superficie del diente está endurecida, rectificada con precisión y accionada por un engranaje helicoidal.	Jieou
12	Grasa lubricante	Grasa especial para cojinetes de alta velocidad con resistencia a temperaturas de 600 grados	Mejor



C. Parámetros técnicos del equipo

1	Grado de vacío	-0,098 MPa,
2	Estilo estructural S	Tipo de pórtico
3	Velocidad r/min	Revolución: 0~28 rpm, rotación: 0~53 RPM, regulación de velocidad de frecuencia variable, control de ahorro de energía;
4	Eje de baja velocidad	Alta velocidad: regulación de velocidad de frecuencia variable de 0 a 2000 rpm, control de ahorro de energía.
5	Eje de alta velocidad	Patrón de cáñamo de dos ejes,
6	Modo de elevación	Ejes dobles de alta velocidad, dos en el eje Φ 230 bandeja de dispersión.
7	Altura de elevación	Elevación hidráulica de carrocería de lata, guía lineal de doble elevación hidráulica, con perno de seguridad, motor de bomba de aceite de 3kw
8	Método de medición de temperatura	1000 mm
9	¿Puede la posición del cuerpo?	Medición de temperatura de la pared del cañón.
10	Potencia total ( KW )	El bloque de posicionamiento en la parte inferior del barril se utiliza para el posicionamiento, y la estructura de brida se coloca en la tapa de la caldera para garantizar el posicionamiento central.
11	Fuente de alimentación	103 kW
12	Dimensión total	CA: 3 x 380 V, 50 Hz
13	Tamaño	Largo 3700, ancho 1600, alto 3570 (mm)
14	Peso	11T



D , cuerpo de la lata

1	Tamaño de la tetera (mm) (diámetro interior x altura interior)	Φ1100×850,  el error de redondez del revestimiento es de 0,2 mm y la suavidad del revestimiento llega a la superficie del espejo.
2	Volumen (L)	807L
3	Presión de diseño (MPA)	Cilindro interior -0,098 MPa, camisa 0,8 MPa
4	Temperatura de diseño (°C)	-10~+100°C
5	Material principal	SUS304 está en contacto con el material, chaqueta: 304, material inferior: acero inoxidable 304 + q235-b
6	Espesor del cilindro (mm)	Cilindro interior δ 10 mm, camisa δ 5 mm.
7	Formulario de regulación de temperatura	El cuerpo y el fondo del envase están equipados con camisas, lo que aumenta el área de enfriamiento o calentamiento. El agua de enfriamiento se controla automáticamente mediante termostato mediante el enfriador.
8	Formulario de descarga	B toda la válvula
9	Modo móvil	Manual
1 0	Número de cuerpos de latas	1  juego



E 、 Materiales principales

SN	Nombre	Material		SN	Nombre	Material
1	Cuerpo de la lata superior	SUS304		4	Eje mezclador	SUS304
2	Parte inferior del cuerpo	SUS304		5	Lodo agitado	SUS304
3	Chaqueta	SUS304+Q235		6	Bastidor, base, etc.	Q235-B

F , boquilla de la tapa de la tetera

SN	Objetivo	Presupuesto	Cantidad	observaciones
1	Puerto de alimentación de polvo	DN150	1	Tipo de apertura rápida, con puerto de alimentación de apertura rápida DN150
2	Espejo	DN120	2	Uno de ellos está equipado con luz de espejo LED.
3	Aspirar	DN20	1	Válvula de bola neumática dentada
4	Puerto de llenado de nitrógeno	DN20	1	Válvula de bola neumática dentada
5	Puerto de escape	DN20	1	Válvula de bola neumática dentada
6	Puerto de repuesto	DN50	2	Interfaz de brida
7	Puerto de manómetro de vacío	M20×1,5	1	Equipado con manómetro de vacío:  tipo Y -100.
Nota: el cuerpo superior de la lata tiene forma de barril recto y la pared exterior del cuerpo de la lata está pulida hasta quedar suave para facilitar la limpieza.



G 、 Eje mezclador y cuchillas

1	Eje de mezcla de baja velocidad: la sección transversal de la paleta mezcladora giratoria de masa frita de dos ejes es pentagonal, fundida en acero inoxidable puro; Eje de mezcla de alta velocidad:

	2 ejes de alta velocidad, dos en el eje Φ 230 placa de dispersión (la altura se puede ajustar arbitrariamente).

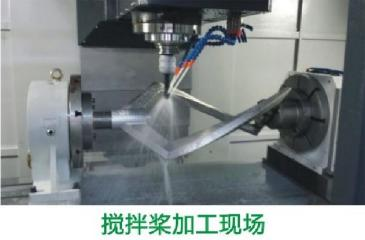

2	Eje y cuchilla de pulpa: superficie pulida. Tras el mecanizado CNC de cinco ejes, asegúrese de que la espiral sea uniforme. La distancia entre la paleta mezcladora y el fondo del cilindro es de 3-5 mm, la distancia entre la paleta mezcladora y la pared del cilindro es de 3-5 mm, y la distancia entre paletas es de 4-7 mm.
3	Sello del eje: estructura del sello mecánico.
4	Caja planetaria 304
Nota: 1. El diseño es adecuado para el tanque de mezcla de fondo plano y el diseño del eje de lechada es razonable y fácil de limpiar. 2. El cuerpo del portaplanetas está diseñado con un orificio de equilibrio de sobrepresión .

H , armario eléctrico

Número de serie	Tipo estándar
1	El armario eléctrico cuenta con refrigeración forzada mediante aire acondicionado. Cuenta con monitorización de temperatura y alarma de sobretemperatura. Está controlado por ordenador y PLC. Puede controlarse manualmente o programarse. La caja eléctrica está sellada. El polvo, los gases combustibles y los polvos conductores presentes en el entorno de producción no penetran en el armario eléctrico, lo que garantiza el correcto funcionamiento de todos sus componentes eléctricos y reduce la tasa de fallos.
2	◆ La fuente de alimentación de control adopta un voltaje de seguridad de CC 24 V.
3	◆ Separe el control automático del programa y complete la operación y ajuste del inicio, la parada, la elevación, el tiempo de operación y el grado de vacío del equipo en la pantalla táctil de la computadora. La computadora tiene una gran capacidad de memoria, con capacidad para almacenar más de miles de procesos. Es fácil de usar y la pantalla es dinámica e intuitiva. Se monitorea todo el proceso. La temperatura, el grado de vacío, la velocidad y otras curvas de operación se visualizan de un vistazo, y la alarma se registra visualmente. Se puede insertar un disco AU detrás de la computadora para facilitar la carga y descarga del proceso y la configuración de parámetros. Se pueden configurar permisos para evitar que los operadores alteren el proceso artificialmente y garantizar la consistencia de los productos.
4	◆ Protección térmica por sobrecarga del motor electrónico.
5	◆ Si el motor tiene falla de fase, conexión a tierra, etc., el sistema lo protegerá y detendrá la salida.
6	◆ Si falla la fuente de alimentación principal, el sistema funciona de acuerdo con la pendiente controlada.
7	◆ Si la rotación está bloqueada, el sistema protegerá el motor.
8	◆ cuando la corriente del motor excede la corriente nominal del motor, se detendrá automáticamente.
9	◆ Disposición del panel del gabinete de distribución de energía: indicación de energía, parada de emergencia, pantalla táctil de computadora, interruptor de botón.
10	◆ Modo de enfriamiento del gabinete de distribución: enfriamiento por aire acondicionado.
11	◆ Distribución y suministro de energía: trifásica de cinco cables (a, B, C, N, PE), CA 380 V/220 V.
12	◆ Schneider se utiliza para contactores, interruptores de aire, disyuntores, etc.
13	◆ Relé intermedio: marca Schneider.



Yo , Panel de control

Número de serie	Tipo estándar
1	Temperatura y grado de vacío en la pantalla de la computadora
2	La computadora muestra la velocidad, el paso del proceso, el estado de operación, el monitoreo, etc.
3	Modo de funcionamiento del equipo: Operación mediante botones de la marca Schneider
4	Un botón de parada de emergencia
5	Perilla de velocidad de dispersión de alta y baja velocidad
6	Indicación de potencia, manual/automático, elevación, alivio de presión, mezcla y arranque descentralizado y regulación de velocidad, etc.



J 、 Sistema de enclavamiento de seguridad

Número de serie	Explicación
1	Presione el interruptor de parada de emergencia y el equipo se detendrá inmediatamente sin ninguna operación.
2	El motor de dispersión solo se puede poner en marcha después de que el cuerpo del envase se eleve a su posición. Cuando el cuerpo del envase se eleva, el motor de mezcla puede girar lentamente para mezclar.
3	Cuando el eje de mezcla gira, el cuerpo de la lata no puede caer.
4	Cuando el barril mezclador no está en su lugar, el barril no puede elevarse.
5	Se detiene automáticamente después de que el cuerpo de la lata sube y baja en su lugar.

6	El barril de material se puede desbloquear solo después de bajar el cuerpo del recipiente a su lugar.
7	Hay una alarma cuando el cuerpo de la lata sube y baja.
8	Cuando la corriente del motor excede el valor del rango de protección, se detendrá automáticamente.
9	Una vez que el cuerpo de la lata se eleva a su lugar, está equipado con un perno de seguridad para evitar que el cuerpo de la lata caiga anormalmente después de elevarse a la posición alta durante el mantenimiento.





K 、 Repuestos que lo acompañan

Número de serie	Nombre	Presupuesto	Textura del material	Cantidad	Observaciones
1	Tira de sellado en forma de escalera de la tapa de la tetera	10×8, L=3700	gel de sílice	1

L 、 Color de apariencia del equipo: el color principal es blanco lechoso (que el usuario puede personalizar)



Plano del equipo adjunto:

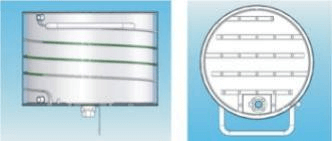

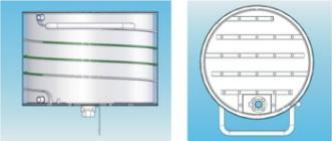

Diagrama de estructura de la guía de refrigeración por corrientes de Foucault circulantes en los laterales y la parte inferior del cilindro de carga

Diagrama de la estructura de transmisión y sellado

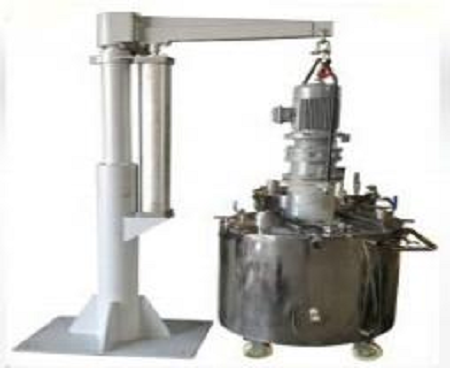

Configuración técnica del  tambor mezclador de transferencia de lodos de 650 L

1	Tamaño del cuerpo de la lata (mm)	Φ   1100*850 mm
2	(diámetro interior x altura interior)	807L
3	Volumen de diseño (L)	Cañón interior -0,098 MPa, camisa 0,8 MPa
4	Presión de diseño	1 juego de sello mecánico de eje y 2 sellos de aceite de esqueleto de caucho fluorado
5	(Mpa)	SUS304 está en contacto con el material, chaqueta: 304, material inferior: acero inoxidable 304 + q235-b
6	Sella como	Cilindro interior δ 10 mm (espesor medido después del procesamiento), camisa δ 5 mm
7	Material principal	Refrigeración por agua
8	Espesor del cuerpo de la lata (mm)	válvula de bola
9	Formulario de regulación de temperatura	Φ 1 orificio de observación de 120 mm, 1 manómetro de vacío, 1 respiradero (con silenciador), 1 orificio de vacío
10	Formulario de descarga	Motor mezclador de 3 kW, un reductor KONE, velocidad de rotación: 0-50 rpm. Control de velocidad de frecuencia variable.
