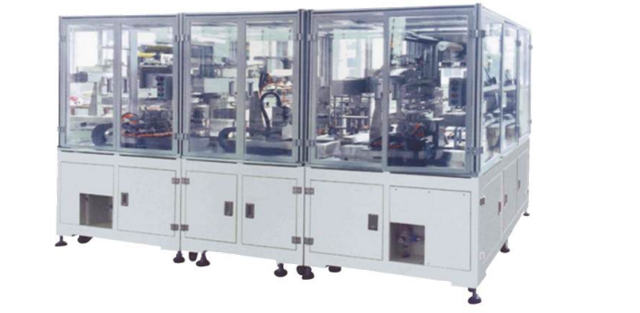

Apiladora automática de doble estación para la fabricación de celdas prismáticas

Característica

1. Alta precisión: al posicionar con precisión las placas de electrodos, se garantiza que la precisión de la posición general de las placas de electrodos durante la laminación sea de ± 0,3 mm.

2. Precisión del diafragma: desenrollado activo, tensado de la rueda flotante del diafragma, corrección general del módulo, eliminación electrostática del diafragma y precisión de alineación del diafragma de ± 0,2 mm.

3. Control de polvo: la caja de material y el posicionamiento secundario están equipados con un mecanismo de succión de polvo eficaz; La ventosa y la varilla están hechas de materiales no metálicos; Cajas de material de electrodos positivos y negativos, posicionamiento secundario y 4. tratamiento de aislamiento intermedio para evitar la contaminación cruzada de los materiales de los electrodos positivos y negativos.

5. Medidas de fugas de múltiples hojas: oscilación de la caja de material, cepillo de separación de hojas, placa de polo de separación de placa vibratoria del servobrazo robótico, detección de sensor ultrasónico de fugas de múltiples hojas.

6. Detección de esquinas del terminal del electrodo: detección de cuatro esquinas y detección de terminales del electrodo para evitar que el terminal del electrodo pierda un ángulo o un ángulo doblado se superponga al núcleo eléctrico.

Especificación

Modo de localización	Posicionamiento mecánico o posicionamiento CCD
Eficiencia de apilamiento	Estación individual 1,0-1,2 (máquina completa 0,5-0,6) s/uds.
Tiempo auxiliar	<10 s
Precisión de alineación entre el electrodo y el diafragma	Desviación central ± 0,3 mm
Precisión de alineación de la cara del extremo del diafragma	±0,3 mm
Precisión de alineación de polos adyacentes	±0,2 mm
Precisión de alineación general de las placas polares	±0,3 mm
Número de laminaciones	Se puede configurar dentro del rango de adaptación de espesor.
diafragma exterior	Rollo de cola/sin rollo de cola
Tasa de aprobación	≥99,5%
Tasa de utilización	≥98%
Dimensiones generales	Ancho 4000 mm x Largo 2000 mm x Alto 2350 mm
Capacidad de carga/peso	Aproximadamente  5000 kg; >650 kg/m2
Fuerza	Monofásico CA 220 V; perturbación del suelo inducida por ondas de tensión del 10 %; Potencia: 8 kW; Frecuencia: 50 Hz
Aire comprimido	0,5~0,7 Mpa (5~7 kgf/cm2  ) , dosis 400 L/min

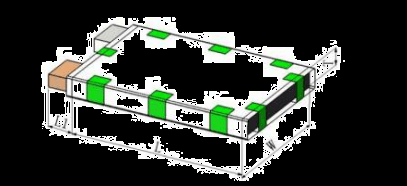

Espesor	5~20 mm
Ancho	80~200 mm
Longitud	120~300 mm
Longitud del poste	10~30 mm
Dirección polar	En el mismo/lado opuesto

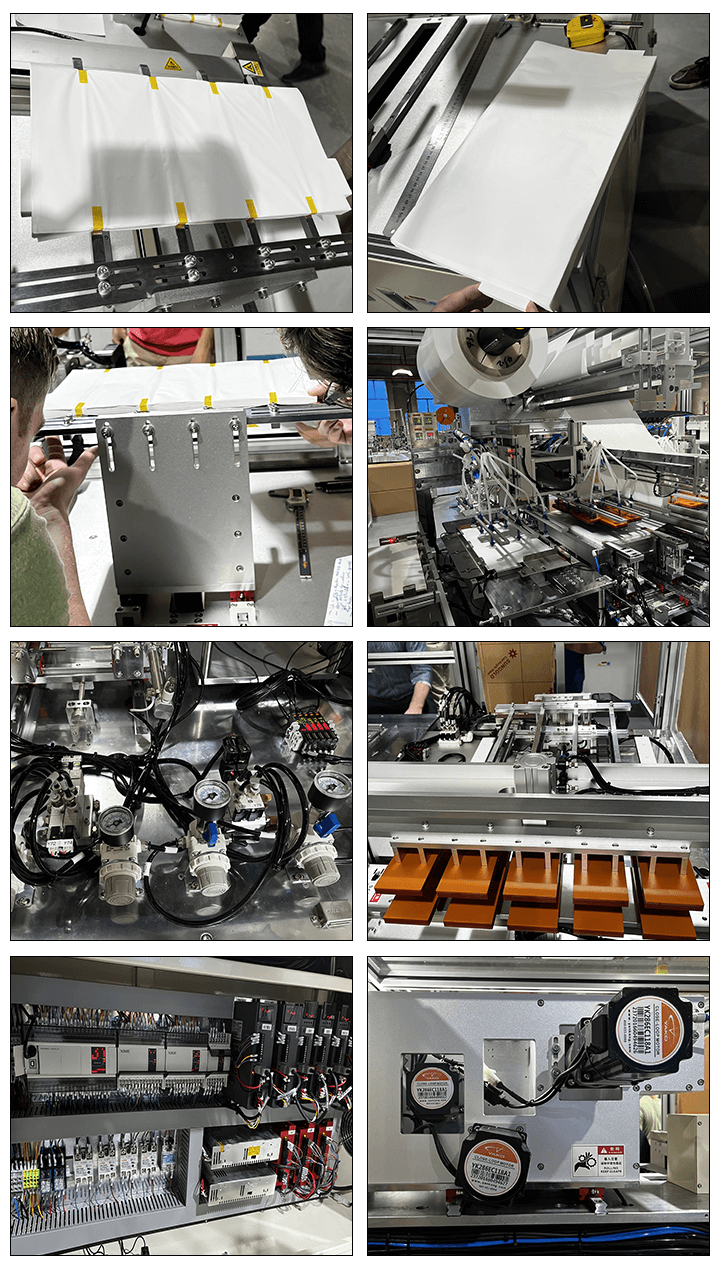

Planta de ensamblaje de producción
