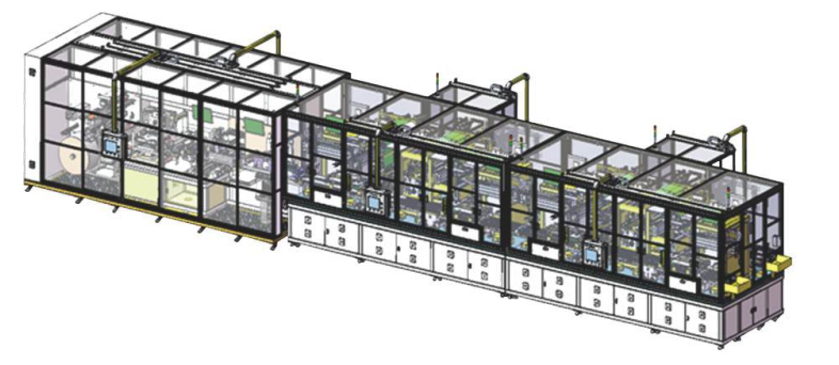

Máquina integrada de troquelado y apilado de baterías prismáticas de litio

Característica

Este equipo se utiliza principalmente para desbobinado automático, deflexión automática, control de tensión, detección de defectos CCD, conducción, corte y formación de esquinas redondeadas, eliminación de hierro y polvo, detección de tamaño CCD, rechazo de NG, transporte de cinta de vacío, preposicionamiento CCD, desbobinado de diafragma, mesa de apilamiento según el número establecido de capas en núcleos, corte y encolado de diafragma, descarga, etc.; los núcleos finales se cargan en paletas y se pueden acoplar a la línea logística automática y al sistema MES, etc.

Especificación

Proyecto	Parámetros
Método de posicionamiento	Posicionamiento del CCD
Eficiencia de apilamiento	Estación única 0,6 (máquina completa 0,2) s/piezas
Tiempo auxiliar	<10 s
Tamaño de la rebaba	Va ≤ 12 um ; Vbs12um
Muere la vida	1. Se puede utilizar  ≥  1.500.000 veces después de cada reparación de molde; 2. El molde se puede reparar  ≥  10 veces.
Precisión de alineación entre polos y diafragma	Desviación central  ± 0,3 mm
Precisión de alineación de la cara final del diafragma	± 0,4 mm
Precisión de alineación entre diafragmas adyacentes	± 0,3 mm
Precisión de alineación general	Rey 0,5 mm
Número de laminaciones	Configurable dentro del rango de adaptación de espesor
diafragma exterior	Sin rollo de cola
Tasa de aprobación del troquelado	≥ 99,5%
Tarifa calificada de laminaciones	≥ 99,5%
Tasa general de calificación de máquinas	≥ 99%
Velocidad de arranque	≥ 98%
Dimensión	Ancho 13000 mm x Largo 5000 mm x Alto 2700 mm
Peso/carga	Aprox. 35000 kg; >800 kg/m²
Fuente de alimentación	Trifásico CA 380 V; fluctuación de voltaje ± 10 %; potencia: 120 kW; frecuencia: 50 Hz
Aire comprimido	0,5~0,7 Mpa (5~7 kgf/cm²), dosificación 3000 L/min



Artículo	Especificación
Método de punzonado	Troquelado de hardware
Sistema material	Rollos de postes revestidos continuos con terminales de postes formados
Diámetro del rollo	≤∮ 800 mm
Diámetro interior del carrete	3"/6"
Error de bobinado del polo	士2mm
Error de curvatura serpentina	1 mm/m
Diferencia de altura del borde ondulado	<2 mm

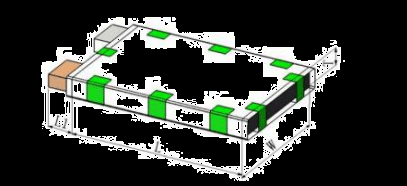

Espesor T	5~20 mm
Ancho W	80~200 mm
Longitud L	120~300 mm
Longitud L1 de las pestañas	10~30 mm
Orientación de las pestañas	Ipsilateral/heterolateral

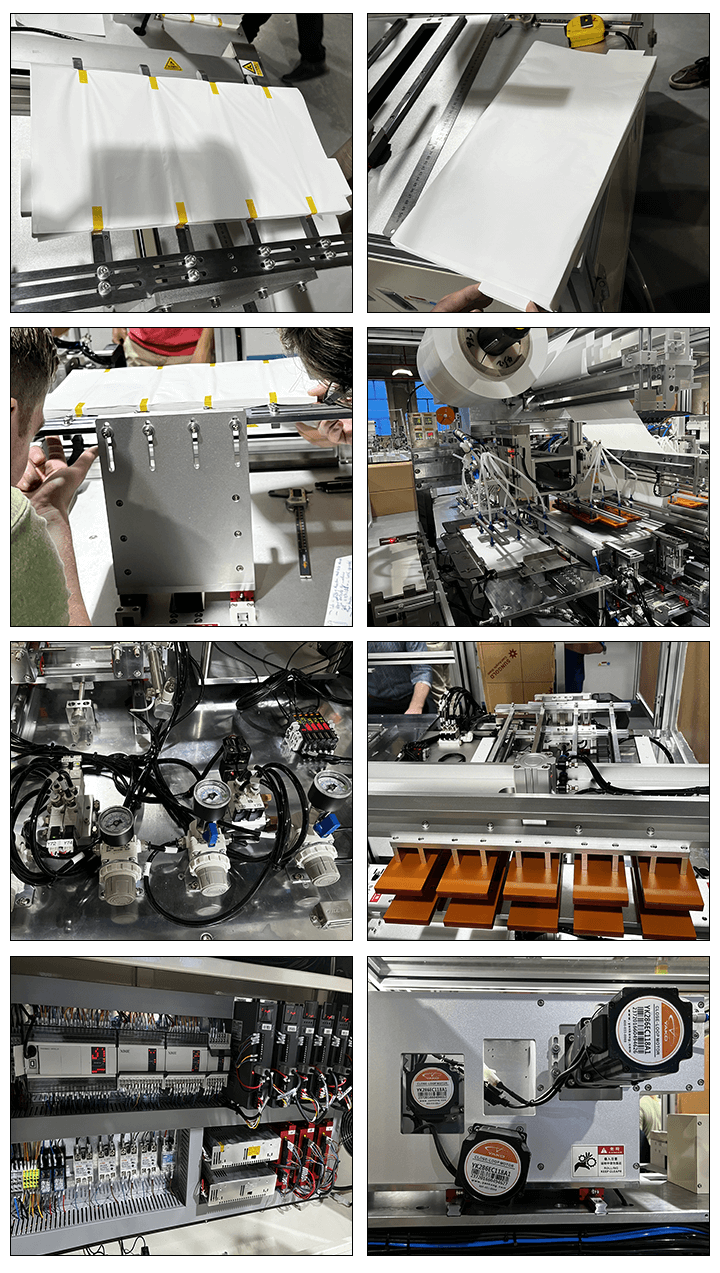

Planta de ensamblaje de producción
