Sistema de recuperación de solventes NMP de alto rendimiento

I 、 Introducción al principio del sistema

El disolvente de NMP se evapora tras el calentamiento durante el proceso de recubrimiento. El equipo de recuperación de NMP condensa el gas volátil paso a paso, reduce gradualmente la concentración de NMP en el gas mediante condensación multietapa y, finalmente, descarga el gas purificado.

II 、 Composición del sistema

El sistema de recuperación consta de un host de recuperación de solvente NMP, un sistema de control inteligente, un sistema de conductos de aire, un sistema de vías navegables, un sistema de recolección de solvente NMP y un sistema de tratamiento de gases de cola.



Introducción al equipo

1. Finalidad del equipo

El equipo de la serie QR se utiliza principalmente en la industria de baterías de litio; es un equipo de protección ambiental de alto rendimiento para el tratamiento de gases residuales NMP generados en el proceso de recubrimiento de la fabricación de baterías de litio.

2. Características del equipo

El gas residual NMP se trata y purifica mediante enfriamiento y pulverización de agua, lo que tiene una función de recuperación de alta eficiencia y un efecto de purificación de alta eficiencia.

El equipo es fácil de operar con instrucciones claras.

Diseño combinado, los componentes principales se pueden desmontar y mantener fácilmente.

Recuperación de NMP de alta eficiencia, con altos beneficios económicos para los usuarios



3、Principales parámetros técnicos del equipo:

2.3.1.Parámetros técnicos del equipo de recuperación NMP :

A. Temperatura de escape: ≤ 120 ℃

B. Volumen de aire de tratamiento: 30000 m³/h (regulación de velocidad de frecuencia variable)

C. Tasa de recuperación: ≥ 95%, error estacional ≤ 3%

D. Concentración de líquido residual recuperado ≥ 85%, error estacional ≤ 3%

E. Concentración de emisiones de escape: <50 mg/m³, es decir, <12,3 ppm

F. Potencia de funcionamiento del sistema de recuperación: 25 kW *1 juego



4. Otros requisitos de equipo

Cada máquina de recubrimiento positivo está equipada con 1 juego de equipos de recuperación de NMP

①  Requisitos de alimentación del sistema: CA 380 V, 50 Hz, trifásico de cinco cables.

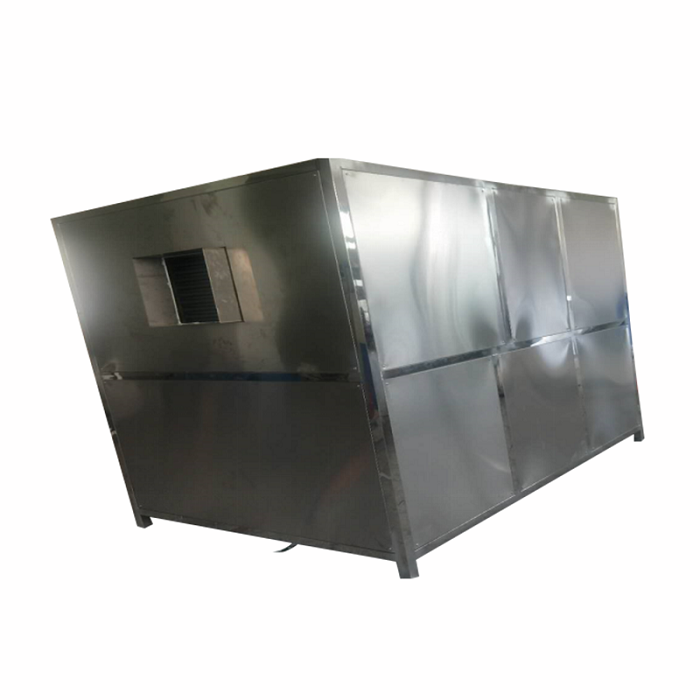

②  Tamaño del dispositivo de recuperación de la máquina principal: L3000*W1800*H2500

③  Superficie del suelo: 10000*2000

④  Tamaño de la torre de purificación:  Φ  1500*3200.

⑤  Frío: 36P.

⑥  Peso neto de cada equipo: 2T, peso operativo: 4T.

⑦  Conducto de aire; Fabricado en chapa de hierro galvanizado y acero inoxidable. (Otros requisitos se negocian con el cliente)

⑧  Tubería de circulación de agua: tubería de PVC.

⑨  El interruptor de aire Chint, el contacto de CA, el relé térmico, el relé de protección de secuencia de fase y el relé de tiempo se utilizan como accesorios eléctricos.

⑩  Diseñar un sistema de control automático con alarma intermitente.

⑪  Para una mejor disipación del calor, el sistema utiliza una torre de enfriamiento independiente para suministrar agua de enfriamiento circulante.
