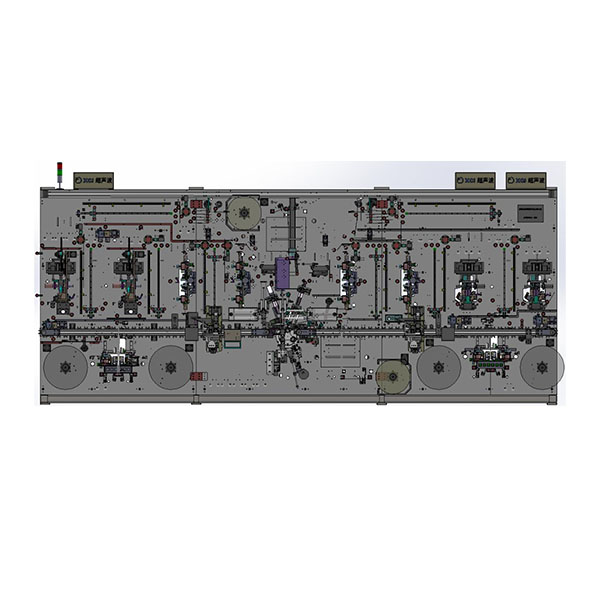

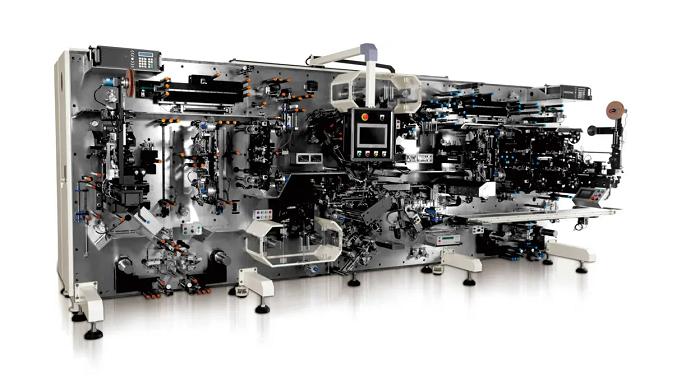

Máquina automática de bobinado de electrodos de celda cilíndrica 18650, 21700, 26650 y 32700



Introducción al equipo

Este equipo integra las funciones de producción y bobinado de celdas de baterías de litio. En la  pestaña  de soldadura de los electrodos positivo y negativo de la batería a probar,   se corta  la pestaña durante el proceso de producción (la longitud de la pestaña  de corte se puede ajustar),  se suelda  con un soldador ultrasónico y se pega con cinta protectora. Una vez finalizado el proceso de producción, el equipo enrolla automáticamente el  electrodo  y el separador , y aplica el pegamento de terminación. El  rollo de gelatina enrollado  se transmite a través del mecanismo de transferencia. El proceso de transferencia incluye mecanismos como la  detección de agujeros calientes en la celda  , la detección de cortocircuitos y el rechazo de productos defectuosos para evitar que estos pasen al siguiente proceso.

Especificaciones de materiales para operación:

	N.º  de ejes colgantes	Ancho (milímetros)	Espesor (μ)	Longitud (milímetros)	Material Máximo Diámetro externo	Diámetro interno
Electrodo de cátodo	2	55-63	8 0 ～300	60 0-1 7 00	φ500	φ76,2
Electrodo de ánodo	2	57-6 4	8 0 ～250	60 0-1 7 00	φ500	φ76,2
Separador	2	58-6 6	1 4 ～ 25	-----	Φ 3 00	φ76,2
Pestaña de cátodo	2	3-5	80 ～ 150	5 0-70	Φ 3 00	Φ80
Pestaña de ánodo	2	3-5	80 ～ 1 2 0	5 0-70	Φ 3 00	Φ80
Cinta con pestaña de cátodo	4	10 ～ 20	20 ～ 8 0	55-65	Φ 20 0	φ76,2
Cinta de pestaña de ánodo	4	10 ～ 20	20 ～ 8 0	55-66	Φ 20 0	φ76,2
Pegamento para cubrir el cátodo	2	10 ～ 15	20 ～100	9-12	Φ 20 0	φ76,2
Cinta de terminación	2	15 - 60	20 ～70	---	φ2 0 0	φ76,2



*Los parámetros técnicos anteriores se pueden cambiar según los requisitos del cliente.

Especificación de la soldadura por puntos ultrasónica  :

Marca y cantidad de máquina de soldadura ultrasónica

Cátodo : 2 juegos

Ánodo : 2 juegos

2) Requisitos del punto de soldadura (se pueden ajustar según los requisitos del cliente)

3 mm para  cátodo × tira de 25 mm;  ánodo de 3 mm × forma de punta de 4 mm, 4 puntas con una longitud total de 25 mm;

3) Vida útil del cabezal de soldadura.

Cabezal de soldadura de cátodo  ≥ 1 millón de veces (doble cara);

Cabezal de soldadura de ánodo  ≥ 200000 veces (doble cara);

Los  cabezales de soldadura de cátodo  y  ánodo  tienen dos superficies de soldadura respectivamente.

Requisitos para los puntos de soldadura: la marca de soldadura es clara y la tensión de soldadura en la dirección de la longitud de la  pestaña es  ≥ 20 N.

Al menos 2/3 del polo positivo están adheridos con papel de aluminio y al menos tres puntos del polo negativo están adheridos con papel de aluminio.

4)  Número de  pestañas

Cátodo  1-2  pestañas ,  Ánodo  1-2  pestañas ;

2.   Proceso de pegado de electrodos con adhesivo protector

(se puede ajustar según los requisitos del cliente)

1) Se pegan dos grupos de electrodos positivos;

2) Electrodo negativo 2 grupos de adhesivo.

4.  Especificaciones de la aguja

Diámetro de la aguja de bobinado: 3,5 mm.

La aceptación se basa en  la batería 21700  (extremo del  separador) .

Se pueden reemplazar otras especificaciones como la 4.0 y se deberán reemplazar las especificaciones correspondientes.

Capacidad del equipo:

Velocidad de producción de subcontratación  de separadores ≥  22 ppm

Pieza de electrodo  de 1500 mm de largo  ( cátodo , 2  pestañas , 2 grupos de pegamentos opuestos;  ánodo , 1 o 2  pestañas , 1 o 2 grupos de pegamentos opuestos, método de terminación de diafragma, con  soldadura de pestañas bipolares de polo positivo)

Nota: "Los materiales entrantes de la pieza polar y el diafragma deben cumplir con los requisitos de materias primas para el funcionamiento de la máquina".

Velocidad de producción de subcontratación de láminas de cobre  ≥  20 ppm

Pieza de electrodo de 1500 mm de largo  ( cátodo 2 pestañas , 2 grupos de adhesivo; ánodo 1 o 2  pestañas , 1 grupo o 2 grupos de adhesivo, método de terminación de lámina de cobre, con  soldadura de pestañas  bipolares de polo positivo )

Nota: "Los materiales entrantes de la pieza polar y  del separador deben cumplir con los requisitos de materias primas para el funcionamiento de la máquina".

2. Tasa de plantación  ≥  96%

Tasa de producción = cantidad de producción real / (velocidad de producción del equipo * tiempo de operación real).

3. Rendimiento  ≥  99%

Rendimiento = cantidad de productos buenos / cantidad de producción real (excepto defectos de material, las placas positivas y negativas se deben quitar junto con el rollo único de diafragma durante la producción del equipo y no se registrarán como productos defectuosos)
