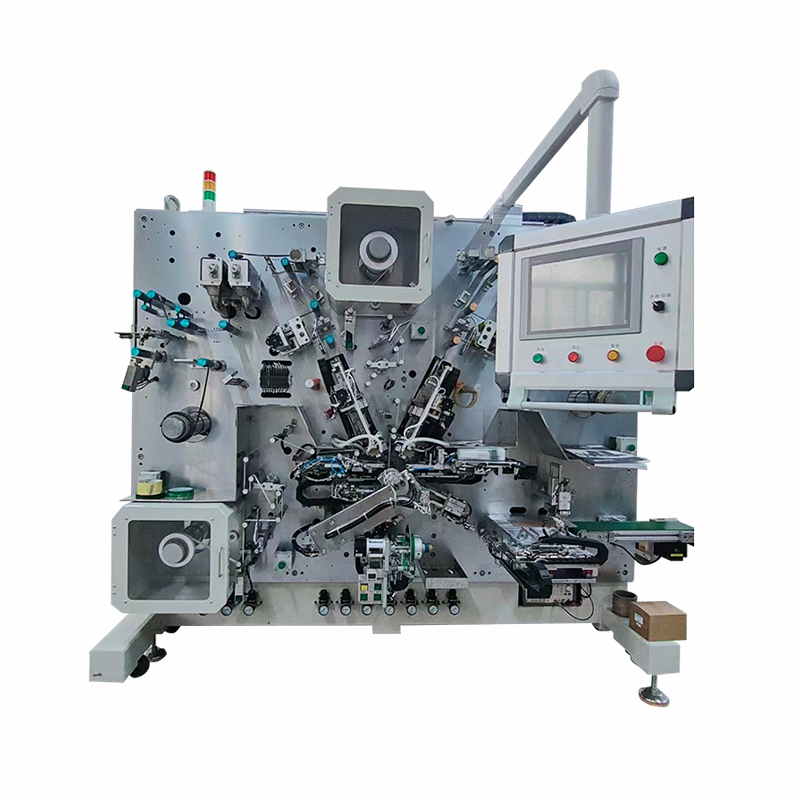

Bobinadora automática para la producción de celdas cilíndricas

1. Descripción del dispositivo
Este equipo se utiliza para la producción de celdas cilíndricas de baterías de iones de litio y es uno de los equipos clave en la producción de baterías. El proceso de trabajo es, en líneas generales, el siguiente: tras el desenrollado activo, las piezas polares positiva y negativa y los diafragmas, fabricados por el mecanismo de fabricación de películas, se someten a control de tensión, eliminación de polvo, corrección de desviaciones del proceso, eliminación de hierro, eliminación electrostática del diafragma y control de calidad, entre otras operaciones, y entran en la parte de bobinado bajo la guía de la rueda guía y el mecanismo de guía de piezas polares. Una vez finalizada la producción del bobinado, el manipulador retira el núcleo eléctrico para detectar cortocircuitos y, tras el conteo fotoeléctrico, lo envía a la plataforma de recolección mediante la cinta transportadora. Si se detectan productos no conformes durante el proceso de fabricación, se retiran y se introducen en la caja de recolección de productos no conformes durante el transporte.

2. Requisitos de material entrante
2.1 Placas positivas y negativas
1) Tolerancia de corte ancho
A: Dentro de 0,1 mm
Desviación de la dirección del ancho del recubrimiento
Espesor: Dentro del 3%

2) Forma de onda, flexión, deformación
Sin forma de onda (se refiere al defecto de la cara final);
Deformación (después del corte, la pieza polar de la parte de corte se curva);
Error serpentino: el error serpentino de la longitud de la unidad de la pieza polar es inferior a 0,3 mm/1 m.
3) Se deben utilizar cintas de color rojo o verde y de otros colores obvios para la conexión de las cintas para facilitar
detección, y se descargará un solo rollo en el lugar de bobinado.
4) Marcado Final: La señal utilizada como material del carrete original y la parte sin recubrimiento.
de la terminal son mas de 1m.

2.2 Membrana aislante
1) Tolerancia de ancho de corte: ± 0,05 mm
2) Se excluye el juicio visual de la forma de la onda, la flexión y la forma del faldón.
3) Calificación Final: La nota final puede marcarse en verde o negro para la señal de agotamiento.

3. Especificaciones técnicas y funciones
3.1 Especificaciones de materiales aplicables
Rango de ancho de la pieza del electrodo ( excluyendo la pestaña )
9-80 mm
Longitud expuesta de la pestaña
8-2,5 mm
Longitud de la unidad de pieza de electrodo
150-1500 mm
Diámetro de desenrollado de la pieza del electrodo
φ400 mm
Diámetro de la aguja
1,8-6 mm (equipado con una aguja de 3 mm de diámetro por primera vez )
Diámetro de desenrollado del separador
φ300 mm
Rango de ancho del separador
1 0-75 mm
Diámetro del bobinado
φ6 mm-φ20 mm
Diámetro interior del núcleo de desenrollado
φ76,2 mm
Terminati en cinta
Dando cuerda a la batería durante medio ciclo o un ciclo y medio
Ancho de la cinta de terminación
20-60 millones
Diámetro interior del núcleo de bobinado de la cinta de terminación
76,2 millones de metros
