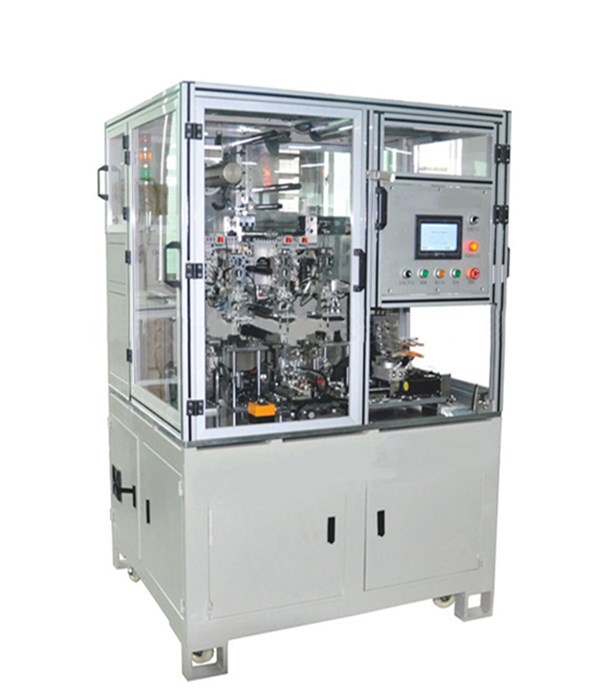

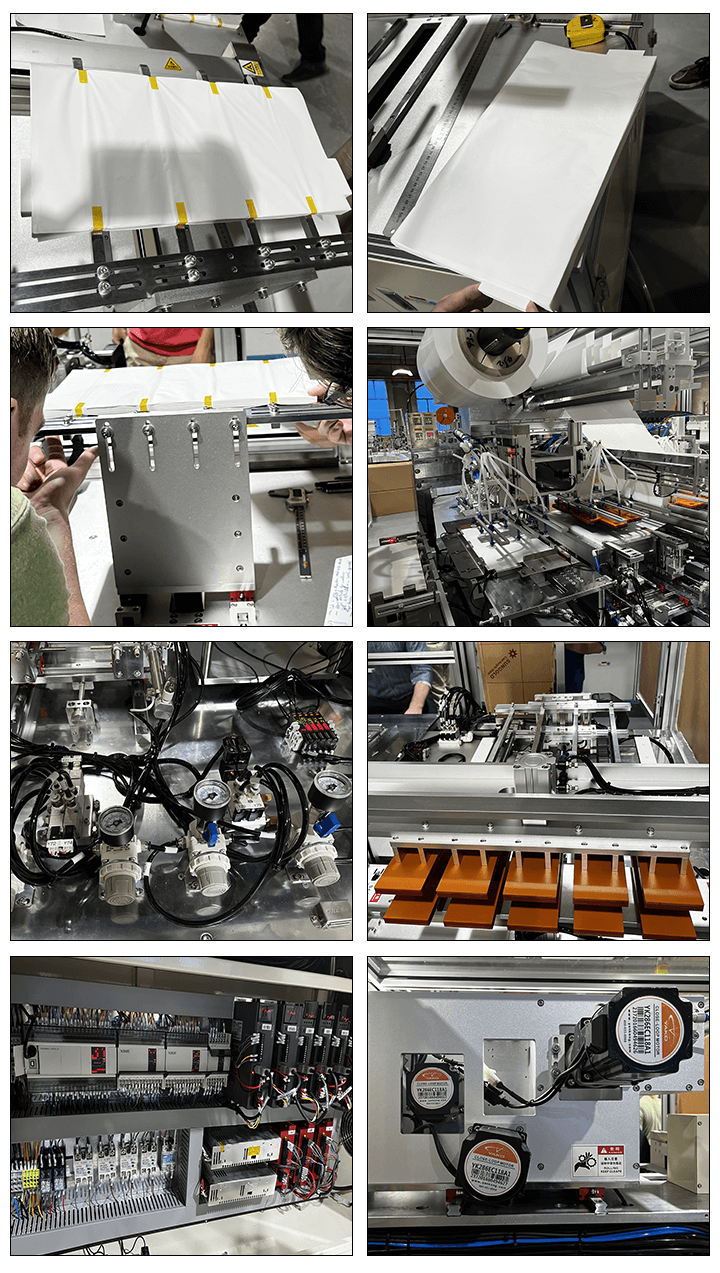

Apiladora automática de alta precisión para bolsas de una sola estación de trabajo
1.1 Descripción general del equipo
La TMAX-YS-BZP200 es una apiladora automática de alta precisión con numerosas funciones avanzadas que garantizan un apilamiento de electrodos estable, repetible y preciso. En su método de apilamiento en "Z", los electrodos de ánodo y cátodo se apilan alternativamente con la película separadora entre ellos.
El separador toma la iniciativa de desenrollarse y es conducido a la mesa de apilamiento a través del mecanismo de tensión; la mesa de apilamiento impulsa al separador para moverse hacia adelante y hacia atrás para colocar los electrodos; los electrodos positivo y negativo se extraen de las dos cajas de material de la izquierda mediante dos juegos de ventosas del manipulador respectivamente, y luego se apilan en la mesa de apilamiento después de un posicionamiento preciso; después del apilamiento, el manipulador transfiere el núcleo de la batería a la estación de encolado del rollo de cola, y el rollo de cola es automático; el separador se corta y se golpea automáticamente.

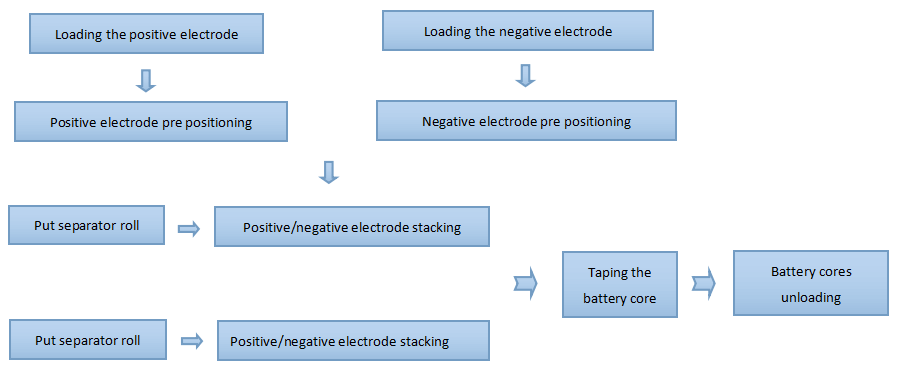

El diagrama de flujo del proceso es el siguiente:
1.3 Características del equipo
1.3.1 Separador: desenrollado activo; control de tensión; corrección de desviación del separador; eliminación electrostática del separador; precisión de alineación del separador ±0,5 mm;
1.3.2 Alta precisión: a través del posicionamiento preciso del electrodo, se garantiza que la precisión general del electrodo en el apilamiento sea de ±0,3 mm;
1.3.3 Alta eficiencia: la velocidad de apilamiento puede alcanzar 0,6 s ~ 1 s/pieza;
1.3.4 Protección contra el polvo: la caja de material y el preposicionamiento están equipados con un mecanismo eficaz de protección contra el polvo;
1.3.5 Confiabilidad: los módulos con alta precisión y movimiento constante del equipo se fijan con pasadores de ubicación;
1.3.6 Número preciso de apilamiento de electrodos: protección de detección de electrodos faltantes; mecanismo anti-piezas de electrodos adicionales; mecanismo de detección de electrodos adicionales, que previene de manera efectiva que los electrodos adicionales se apilen en el núcleo de la batería.
1.3.7 Detección de la pestaña del electrodo: detecta el electrodo con la pestaña dañada y evita que se apile en el núcleo de la batería por error.
1.3.8 Se puede confirmar de acuerdo con los requisitos del cliente, realizar el cambio de la caja de material a través del manejo del manipulador y cooperar con la línea de producción automática para cargar y descargar automáticamente la caja de material.
1.3.9 Se puede confirmar de acuerdo con los requisitos del cliente y los núcleos de batería apilados se pueden descargar automáticamente a la siguiente línea de ensamblaje.
2.Composición estándar
No.
Nombre del componente
Cantidad / juego
Observación
1
Mecanismo de alimentación automática de caja de material
2
Caja de material especial tipo enchufable, dos juegos para electrodos positivos y negativos, tamaño ajustable;
2
Mecanismo auxiliar de carga de electrodos
2
Mecanismo de cepillo y agitador; dispositivo de soplado de aire y succión de polvo; evita problemas de electrodos adicionales
3
Mecanismo de carga y elevación de electrodos
2
Garantiza que el manipulador absorba los electrodos de forma confiable; alarma de apagado automático en caso de escasez de material
4
Mecanismo de control de tensión del separador
1
Separador de desenrollado activo, tensión constante
4.1
Sistema de corrección del separador
1
Desenrollar y corregir la desviación;
5
Módulo de preposicionamiento mecánico
2
Posicionamiento mecánico preciso; dispositivo de recolección de polvo; y equipado con mecanismo de recolección de polvo
5.1
Detección de múltiples piezas
2
Detección de espesor ultrasónico para evitar que piezas adicionales ingresen al núcleo de la batería;
6
Manipulador de apilamiento
2
El servoaccionamiento garantiza que el manipulador pueda agarrar y colocar los electrodos de forma fiable.
7
Mecanismo de ventosa de carga
4
Dos juegos de boquilla de vacío y dos juegos de placa de succión
8
Mesa apilable
1
Traslación y elevación de la mesa apiladora con servoaccionamiento: husillo de bolas preciso para realizar el movimiento alternativo de la mesa apiladora
9
Módulo de sujeción del manipulador
1
El manipulador realiza la transferencia del núcleo de la batería automáticamente
10
Mecanismo de corte del separador
1
Un juego de mecanismo de cuchillo caliente, cortado después de determinar la longitud de la bobina de cola
11
Mecanismo de pegado lateral de cinta adhesiva
1
Se puede configurar la posición y la cantidad de adhesivo en los lados alrededor (incluido el medio de la pestaña).
12
Mecanismo de descarga automática
1
Apilado y descarga automáticos del núcleo de la batería, extracción de lotes, lo que reduce la demanda manual.
13
Sistema operativo eléctrico
1
Operación de pantalla táctil, con parada de emergencia, interruptor de encendido y otros botones.
14
Sistema de control
1
Los aparatos eléctricos y circuitos de gas se instalan en el interior del equipo, ahorrando espacio y facilitando su mantenimiento.
15
Sustrato de rack
2
Color: gris computadora
16
Guardapolvo
1
1 juego de cubierta de plexiglás de aleación de aluminio, con interruptor de enclavamiento e interruptor de emergencia
17
Mecanismo de succión de polvo
1
Recolección de polvo del soplador; preposicionamiento, caja de material
3. Rango de tamaño de batería adecuado (se puede personalizar)
Artículo
Especificación (mm)
Longitud del núcleo de la batería L
135-190
Ancho del núcleo de la batería W
80-150
Espesor de la batería T
3.5-20
Longitud de la pestaña
6-20

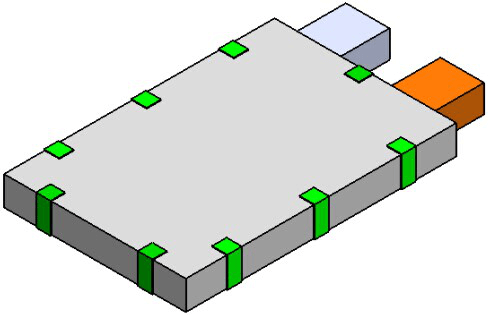

Boceto del núcleo de la batería
4. Parámetros técnicos

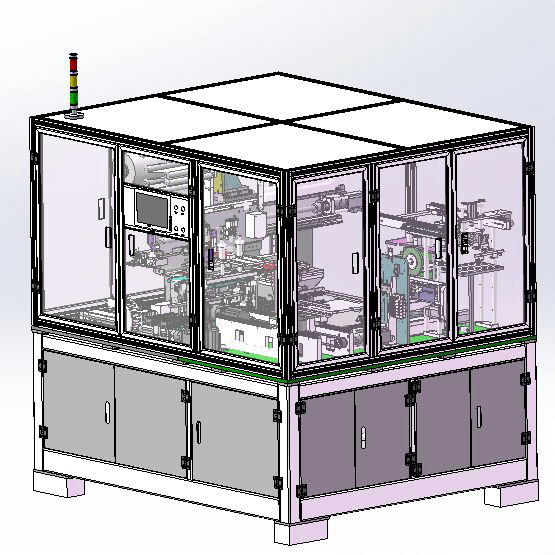

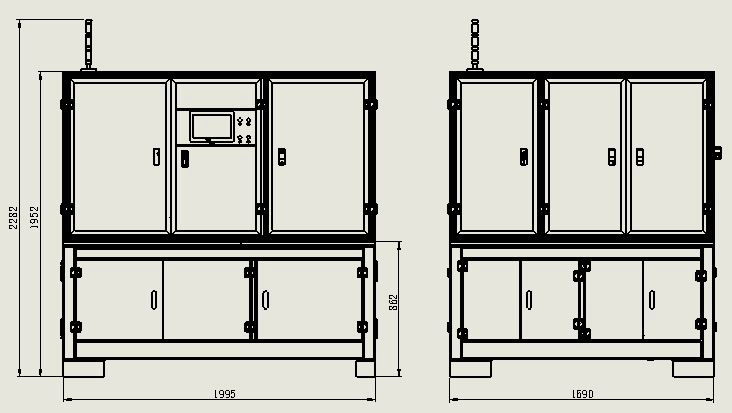

Descripción general y diagrama esquemático de toda la máquina.
Artículo
Especificación
Dimensiones de la máquina
1700 mm ( largo ) × 2350 mm ( profundidad ) × 1877 mm ( alto ) (el tamaño dependerá del diseño final)
