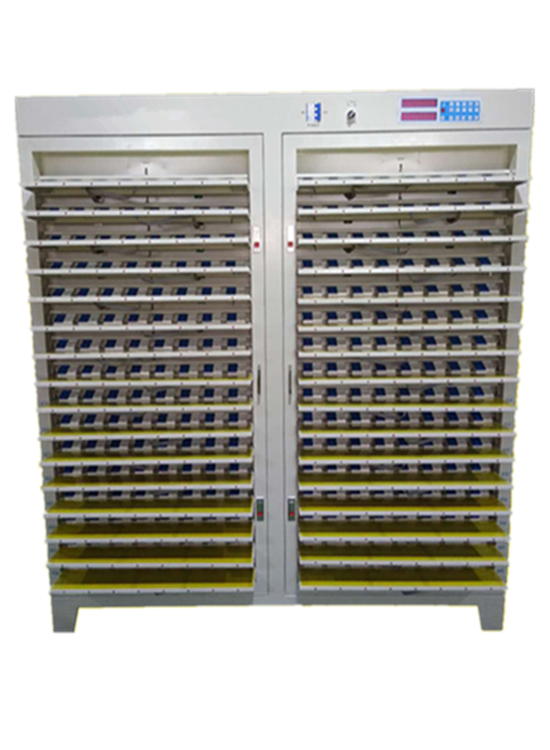

Comprobador de batería de 512 canales para carga y descarga de baterías

Este equipo se compone principalmente de un sistema informático y software de control, una interfaz de comunicación y un gabinete de detección de batería. Este gabinete incluye un dispositivo y su placa de montaje, un sistema de carga, una fuente de corriente y voltaje constantes  , una fuente de corriente constante de descarga  , un circuito de control de almacenamiento, un circuito de muestreo de corriente, un circuito de muestreo de voltaje, la CPU de control principal, la memoria de datos, la programación del microcontrolador y el panel de control.



Características

1. Se  utiliza especialmente para la separación química y de capacidad de baterías de iones de litio de polímero.

2. Cada dispositivo consta de un conjunto de sistema de control MCU completamente independiente, utilizando una estructura de doble cara para que nuestros clientes ahorren área de planta, todo el equipo puede probar la carga de corriente constante y el voltaje constante de la batería de iones de litio de monómero 512;

3. El probador  utiliza una potencia de voltaje constante de corriente constante única, cambio de corriente constante a voltaje constante sin impacto, especialmente adecuado para los requisitos de carga y descarga de baterías de iones de litio;

4. El dispositivo puede controlar el centro mediante el uso de la computadora de un solo chip P89C668, el dispositivo puede controlarse mediante una computadora superior o separarlo con el circuito de muestreo externo para completar la carga de voltaje constante de corriente constante, la prueba de descarga de corriente constante y el trabajo de clasificación de capacidad.

5. Cada estación de prueba de batería tiene corriente constante independiente y potencia de voltaje constante.

Presupuesto

Número de canales del dispositivo	Un total de 512 canales
Tamaño externo	Ancho 1660 mm  ×  Profundidad 550 mm  ×  Altura 1840 mm
Color del gabinete	Blanco roto estándar (personalizable)
Formulario de fijación	Accesorio de polímero a presión de 65 de ancho
Espaciado de los accesorios	85 mm
Especificaciones de batería compatibles	Batería blanda de polímero
Fuente de alimentación en funcionamiento	Sistema trifásico de cinco cables CA 380 V  ±  10 %, 50 Hz
Consumo de energía en el trabajo	≤ 27 kW
ambiente de trabajo	Temperatura 0  ～  40  ℃ , humedad relativa ≤ 80%
Modo de disipación de calor	Entrada de aire natural, salida de aire hacia arriba
Rango de medición de voltaje	0-5 V, resolución 1 mV
Rango de voltaje de la batería	Carga 0-4,5 V; descarga 4,5-2 V
Rango de voltaje constante	2,5-4,5 V
Precisión del voltaje	±  (0,05 % de lectura + 0,1  %  de escala completa)
Rango actual	Carga 60 mA -6 A; descarga 60 mA -6 A, resolución 1 mA
Precisión actual	±  (0,1  %  de lectura + 0,1  %  de escala completa)
modo de control	El software instala el equipo de conexión de la computadora para que funcione, controla todo el gabinete.
Modo de comunicación	RS485, velocidad en baudios 57600
Configuración del proceso	Se pueden configurar hasta 32 pasos de trabajo y 256 ciclos
Modo de carga	Corriente constante, presión constante
Condiciones de corte para la carga	Voltaje, corriente, tiempo, capacidad.
Modo de descarga	Corriente constante
Condiciones de corte de descarga	Voltaje, tiempo, capacidad
Función de protección	Protección contra sobretensión, subtensión, sobrecorriente, subcorriente, sobrecapacidad, falla de energía y recuperación de puntos de interrupción de datos.
periodo de tiempo	Se establece arbitrariamente entre 0 y 30 000 minutos, la unidad de tiempo es min.
Precisión horaria	≤ ±  0,1 %
Ciclo de inspección de muestreo	≤ 8 s
Frecuencia mínima de registro de datos	≤ 8 s
Clasificación de baterías	Ordenar por (capacidad, tiempo, voltaje de circuito abierto, plataforma de descarga, etc.)
Proceso de datos	Puede registrar voltaje, corriente, tiempo, capacidad y otros datos, calcular automáticamente la relación de carga de corriente constante, pérdida de capacidad, eficiencia de descarga, voltaje promedio, voltaje medio y otros datos, proporcionar gráficos de curva de datos y gráficos de ciclo; puede generar texto generado, EXCEL, WORD o archivo de formato de base de datos MDB
