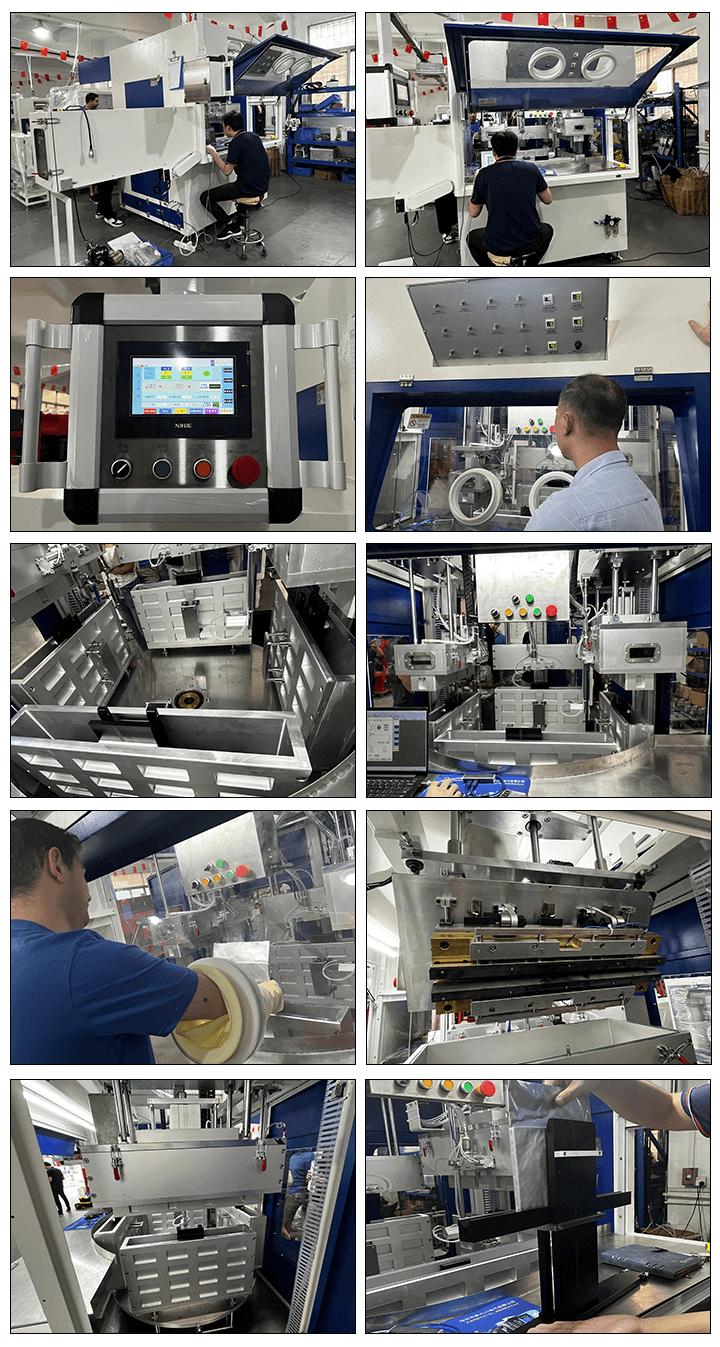

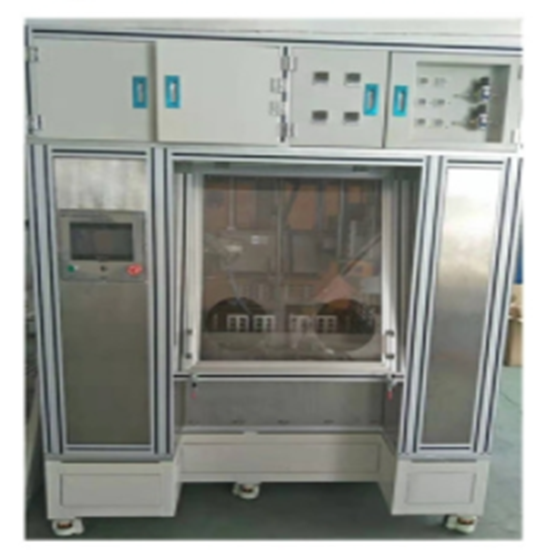

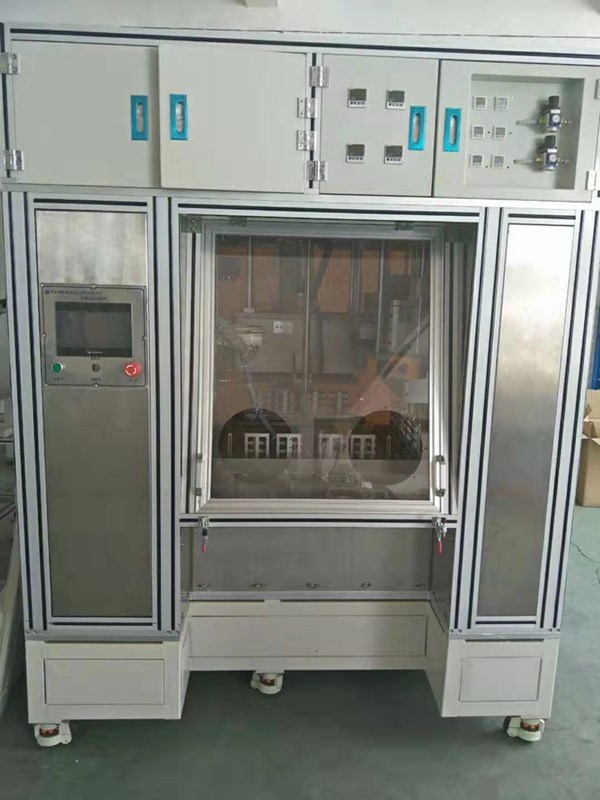

1

 Fijación de celda

Cuatro celdas a la vez

1

2

Plato giratorio de cuatro estaciones

Accesorio de celda de carga , soporte todo  el equipo

1

3

Sistema de inyección

almacenar ,  conservar , transfundir el electrolito y  eliminar las  burbujas

1

4

Mecanismo de inyección

Inyección de vacío en  la   celda de apertura

1

5

Mecanismo de conformación y difusión

Difusión al vacío, evaluación y  conformación después de  la inyección de electrolitos

1

6

Mecanismo de  presellado

Sellado precalentado de la celda después de  la difusión.

1

7

Marco

Sellado , soporte

1

1. Electrolito

1.  Componente

materia orgánica

2 、  Densidad

1,0 ～1,5 g/cm3

2.  Electrolito

1 、Modo de inyección

Inyección al vacío de bomba eléctrica de doble cabezal

2 、Precisión de inyección

Precisión ≤40 g : ±0,1 g

3 、Rango de volumen de infusión

10g-100g

4 、Precisión del volumen de inyección después del sellado

La precisión del peso después del sellado y antes de la inyección puede ser menor a (+0,2 g).

5.  Modo de difusión

Difusión secundaria  ,  grado  de vacío  máximo : 0,08 Mpa

6 、  Tiempo de difusión

Configuración arbitraria de 1 a 99 segundos (Nota:  el  tiempo de difusión  afecta directamente la eficiencia del equipo)

3. Sellado

1 、 Ancho del cabezal  de sellado

5 mm ± 0,1 mm   ( 4-8 mm  intercambiable )

2 、 Longitud del cabezal de sellado

170 mm ± 0,2 mm

3 、 Presión

0,1 MPa ～1 MPa ; La precisión mínima de ajuste es 0,1 MPa

4 、 Tiempo

0,5 s ～99 s ; ajustable ;

5 、 Temperatura del cabezal de sellado

Temperatura ambiente ～250 ℃ ; ajustable ; precisión: ±1 ℃

6 、 Rendimiento de sellado

Superficie plana, sin arrugas, sin burbujas, sin desprendimiento entre la película de aluminio y plástico, buen rendimiento de sellado.

7 、 Material del cabezal de sellado

NAK80

8 、Visualización de temperatura

Desviación de temperatura de la pantalla respecto de la temperatura real ±1℃

9. Uniformidad de temperatura  del cabezal de sellado .

El rango de distribución de temperatura es inferior a ±2℃

10 、Velocidad de aumento de temperatura

Se necesitan menos de 20 minutos para pasar de 25℃ a 200℃.

5.  Producto

1 、Tasa de primer aprobado

≥99% (excepto materiales entrantes defectuosos, como bolsas de aire demasiado cortas para inyectar líquido, etc.)

2 、  Tasa de mal funcionamiento

≤5%

3 、Eficiencia de  producción de equipos

Producción real ≥16 PPM (calcular según cuatro tipos de aceptación de  celdas  en cada conjunto de accesorios)

Ejecución en seco ≥20 PPM (calcular según cuatro tipos de aceptación de  celdas  en cada conjunto de accesorios)

4  、 Apariencia

Planitud, sin arrugas, sin fugas, sin goteo, etc.

5 、Peso total de toda la máquina

Aproximadamente  3500 kg ; Relación entre el peso total y el área de apoyo ≤ 500 kg/m2

6 、Tamaño máximo del equipo

Largo x Ancho x Alto : 2500 mm x 1700 mm x 2450 mm

Necesidades de agua, electricidad y gas

Fuente de alimentación

CA 380 V ±10 % 50 Hz/60 Hz  Potencia: 6 KW ( autopreparado )

Fuente de aire comprimido

≥0,6 MPa 30 L/S   ( tasa de utilización : 50 % )

Fuente de gas de secado

≥0,6 MPa ( sistema de secado proporcionado por el usuario )

Fuente de vacío

≤ -0,09 MPa 40 L/S   ( autoelaborado )

Una temperatura ambiente

20 ～50 ℃ ; Humedad relativa : 0 ～90 % HR ( sistema de deshumidificación proporcionado por el usuario )

Bomba de inyección

Dos juegos de bomba de inyección eléctrica ( preparada por uno mismo )
