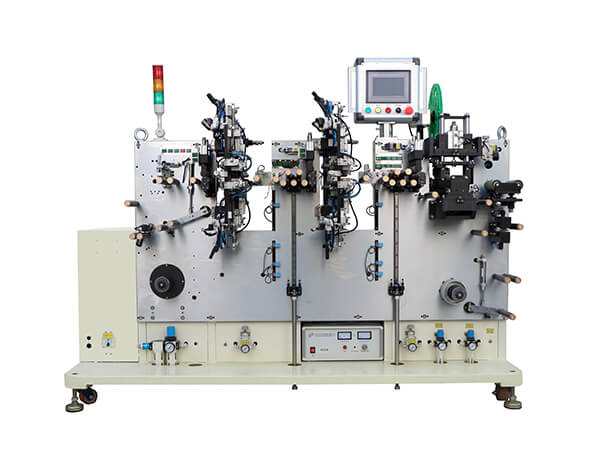

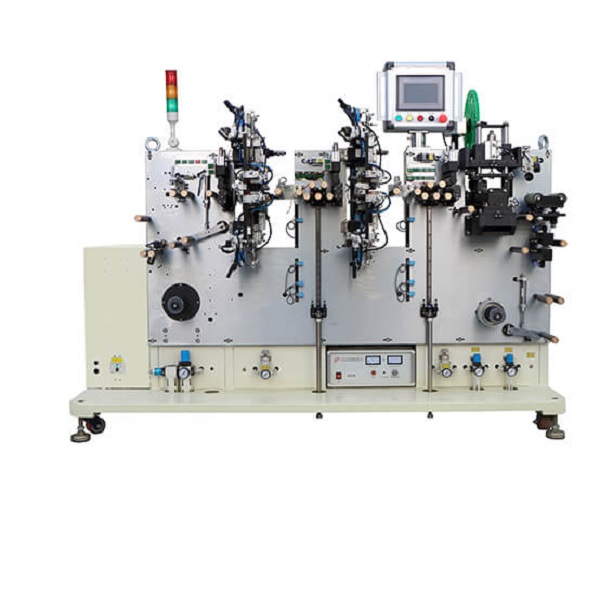

Máquina automática de soldadura de lengüetas para la fabricación de celdas cilíndricas

1.  Descripción del equipo:

Las  funciones de esta máquina de soldadura automática de pestañas incluyen: alimentador de electrodo, electrodo de soldadura, cinta adhesiva para electrodo, cinta adhesiva para junta de revestimiento en blanco, corte de electrodo, laminado de electrodo, etc.

2.  Componentes principales de la máquina

2. 1. Mecanismo de cremallera:

Incluye el cuerpo principal del rack, la placa grande (placa de montaje) y los componentes de la interfaz hombre-máquina.

(a) El cuerpo principal del rack soporta y fija todo el equipo;

(b) La placa grande (placa de montaje) proporciona un plano de instalación unificado y una referencia para otros sistemas;

(c) Los componentes de la interfaz hombre-máquina controlan el funcionamiento del equipo;

2. 2.   Mecanismo de desenrollado y rectificado de electrodos :

(a) La  bobina del electrodo  está fijada por un eje neumático de 3 pulgadas, accionado por un servomotor para su desenrollado activo. La tensión del cilindro se controla mediante una válvula reguladora de presión de precisión, y la  tensión del electrodo  se mantiene constante.

(b) El servomotor de corrección de desviación acciona el par de varillas roscadas para ajustar automáticamente la posición de la bobina, de modo que la posición del borde exterior del  electrodo  sea estable. El  transporte y posicionamiento del electrodo  se realizan mediante el  dispositivo de rodillos  transportadores y el mecanismo de detección y posicionamiento de fibra óptica, y cada longitud de transporte se controla mediante el servomotor y el detector de fibra óptica.

2. 3.  Suministro de electrodos  y mecanismo de corte:

 Dispositivo de desenrollado, enderezamiento y transporte  de electrodos : el electrodo  se alimenta en bobina, la tensión de desenrollado se controla mediante un mecanismo de desenrollado activo, y  el electrodo  se nivela mediante un mecanismo de nivelación tras el desenrollado.  El transporte de electrodos  se realiza mediante un servomotor de husillo de bolas, con corte de longitud fija para garantizar la precisión de la   longitud de transporte  del electrodo . El dispositivo de transporte de electrodos  adopta un diseño modular con guía lineal y dispositivo de bloqueo. El modelo de ajuste es cómodo y rápido, la precisión es estable, la longitud expuesta del  electrodo  está garantizada y el error de paso  se  distribuye en  su interior . Antes de soldar, se deben alinear ambos lados del metal del electrodo para garantizar la precisión de la posición y la soldadura del electrodo negativo.

2. 4 .  Mecanismo de soldadura por electrodo:

(a) Con Kepu/Gold y una máquina de soldadura ultrasónica. Soldadura automática según la posición del recubrimiento, tiempo de soldadura, presión, recorrido y velocidad ajustables.

(b) Se proporciona un dispositivo de modo de dispensación, pero la  función de detección del electrodo de recubrimiento es deficiente  y el  electrodo  no está soldado.

2. 5 .  Mecanismo de tracción de electrodos

El servomotor acciona las ruedas dentadas para tirar de los  electrodos , diseño de ángulo de amplio rango y   se proporciona un rodillo de presión de electrodo .

2.6.  Mecanismo de almacenamiento de electrodos:

El rodillo de transición está fijado a la disposición vertical de rieles rectos, con la placa reservada y la tensión constante. El rodillo de transición alcanza la posición límite y regresa automáticamente, reanudando la producción con normalidad.

2. 7 . Mecanismo de cinta protectora  :

Cinta adhesiva automática   según la posición del recubrimiento; utiliza un modo gelatina único, de alta precisión, longitud ajustable, estructura estable y fácil ajuste. Incorpora una gelatina para detectar la posición correcta. Cuenta con una alarma de vacío cuando el mecanismo de gelatina no se adhiere a la película. Con dos juegos de mecanismos adhesivos, se pueden colocar 4 cintas. El mecanismo de gelatina se abre selectivamente.

2.8.  Dispositivo de eliminación de polvo de electrodos:

El polvo de la superficie de la placa se limpia con un cepillo para eliminar la interfaz del tubo de polvo.

2.9.  Mecanismo de recolección de electrodos:

Luego de cortar el  electrodo soldado  y  encintado , utilice la mesa automática  de recolección de electrodos  .

Nota: Cuando se cambia la  variedad del electrodo  , se cambia la pieza dedicada.
