Bobinadora semiautomática para celdas cilíndricas 18650

Fabricación de núcleos

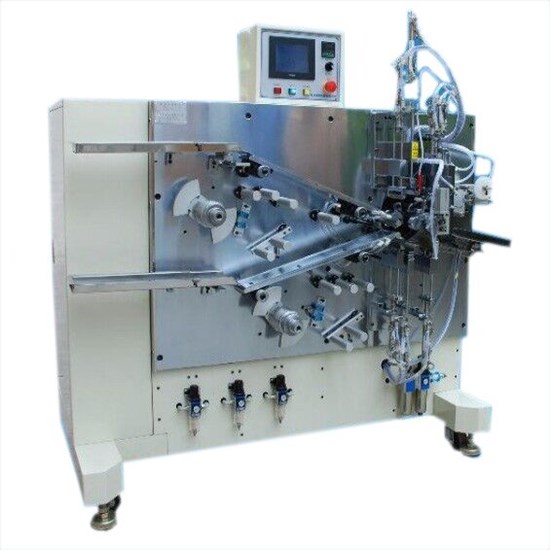

TMAX-YS-B es una nueva máquina bobinadora semiautomática para el ensamblaje preciso de núcleos de electrodos de celdas de bolsa planas. La película separadora se intercala entre los materiales del cátodo y el ánodo y luego se enrolla formando un núcleo de celda de bolsa prismática con una fuerza de tensión constante. Esta herramienta ideal proporciona la fiabilidad y precisión necesarias para producir bobinados de alta calidad de núcleos de electrodos.


Características destacadas:

·         Control de pantalla táctil PLC

·         Rotores de desenrollado para alimentación de película separadora

·         Control de tensión pasivo; la tensión es ajustable

·         Corte de acabado automático después de completar el bobinado del rollo de gelatina.

PRESUPUESTO:

Modelo	YS-BLY80	YS-BFX130	YS-BFX180
Bobinado de cátodo/ánodo	· Cátodo: Lámina de aluminio recubierta de un material activo como LiFePo4, LiCoO2, etc. · Ánodo: Lámina de cobre recubierta de grafito. · Rango de espesor: 0,1-0,2 mm · Longitud total sugerida: <250 ～2500 mm · Ancho máximo: 18-80 mm	·          Cátodo: Lámina de aluminio recubierta de un material activo como LiFePo4, LiCoO2, etc. ·          Ánodo: Lámina de cobre recubierta de grafito. ·          Rango de espesor: 100~300 um ·          Longitud total sugerida: <1500 mm    ·          Ancho máximo: 128 mm	·          Cátodo: Lámina de aluminio recubierta de un material activo como LiFePo4, LiCoO2, etc. ·          Ánodo: Lámina de cobre recubierta de grafito. ·          Rango de espesor: 100~300 um ·          Longitud total sugerida: <1500 mm    ·          Ancho máximo: 178 mm
Bobinado separador	· PP o PE · Rango de espesor: <0,016-0,045 mm · Diámetro del rodillo separador: 300 mm · Ancho: 20-80 mm	·          PP o PE ·          Rango de espesor: <100 um ·          Tamaño máximo adaptable: ·          Espesor: < 10 mm  ·          Ancho: 60 - 130 mm	·          PP o PE ·          Rango de espesor: <100 um ·          Tamaño máximo adaptable: ·          Espesor: < 10 mm  ·          Ancho: 60 - 180 mm
Ancho de la cuchilla de bobinado	30 - 100 mm	30 - 100 mm	30 - 100 mm
Voltaje de trabajo	Monofásica 110-240 V CA, 50/60 Hz
Consumo máximo de energía	1,5 kW
Precisión de bobinado	Uniformidad del borde: <0,5 mm
Control de tensión	<150g ajustable
Velocidad de bobinado	0 - 400 RPM ajustable
Cama de alimentación	1500 mm de largo
Requerimiento de aire comprimido	0,7 MPa (Tenga en cuenta que se necesita un compresor de aire para el funcionamiento de esta máquina. El compresor de aire  NO está incluido ).
Garantía	Garantía limitada de dos años con soporte de por vida
Cumplimiento	Certificado CE
