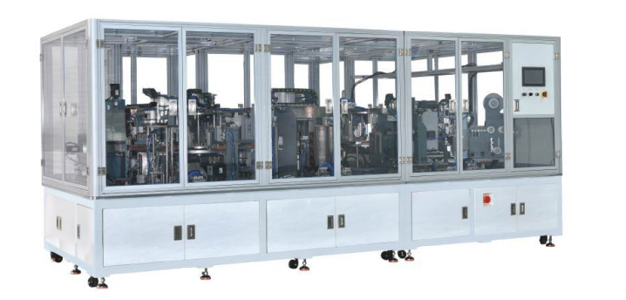

Sellador automático de bolsas de celdas de litio

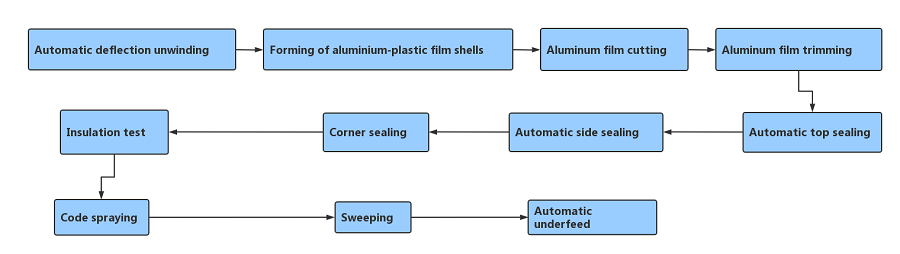

Flujo de trabajo

Especificación

Proyecto	Parámetros
Método de punzonado de película de aluminio	Método de película de 3 piezas, prensado superior y cobertura inferior
Método de alimentación de película	Alimentación servo, precisión de alimentación  ≤  +0,1 mm
Patrón de perforación	Carcasa de perforación servo, precisión de ajuste  ≤± 0,1 mm, puede perforar hoyos simples y dobles, ajuste simultáneo
Error de 4 esquinas en la perforación de película de aluminio	≤± 0,15 mm
Precisión de alineación de la parte superior e inferior de la película de aluminio.	≤± 0,5 mm
Modo de sellado	Encapsulación térmica
Accionamiento de sellado	Modo de presión servo, con cilindros en 2 lados del cabezal como ajuste de presión
Precisión del control de temperatura del cabezal	± 3 ° C
Rango de temperatura de funcionamiento del cabezal	170~200 ° C
Máquina codificadora	Chorro de tinta
Eficiencia de producción	Modelo 150  ≥ 12 ppm; Modelo 300  ≥ 8 ppm
Tasa de conformidad	≥ 99%
Tasa de cultivo	≥ 98%
Dimensión	Ancho 7000  ×  Largo 3000 × Alto 2350 mm
Peso/carga	>750 kg/m2
Fuente de alimentación	Trifásico CA 380 V; fluctuación de voltaje ± 10 %; potencia: 20 kW; frecuencia: 50 Hz
Aire comprimido	0,5~0,7 Mpa (5~7 kgf/cm2), dosis 400 L/min

Modelo	TMAX - ZTHFZX-150	TMAX - ZTHFZX-300
Longitud de la celda	45~150 mm	120~300 mm
Ancho de celda	35~100 mm	80~200 mm
Espesor celular	3~10 mm	4~12 mm

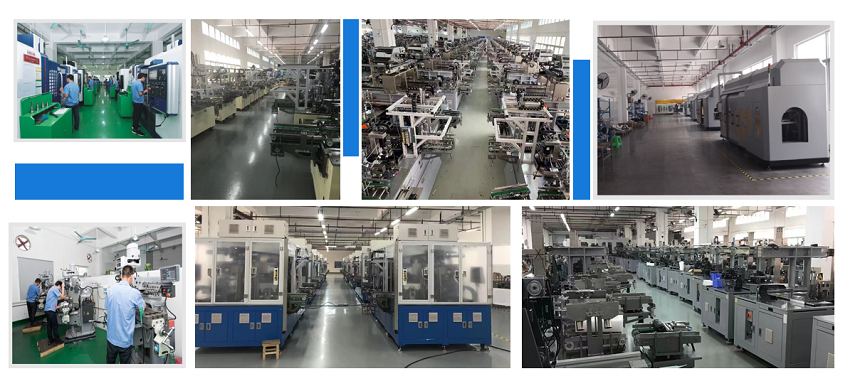

Planta de ensamblaje de producción
