1

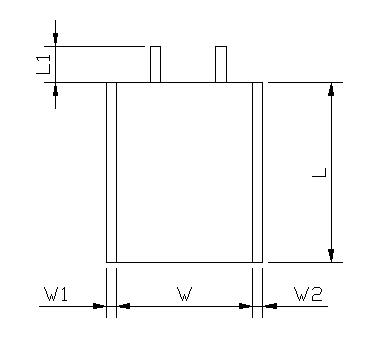

Ancho de la batería (W)

30-150

2

Longitud de la batería (L)

30-150/320

320 de largo solo puede soportar 64 baterías

3

Espesor de la batería (T)

3.0-11

4

Ancho de plegado (W1/W2)

1.8-5.0

5

Longitud que sobresale de la pestaña

5-15

Número de canal

64+64

Tensión de entrada de la red

Sistema trifásico de 5 cables CA 380 V ±10 % 50 Hz

Frecuencia de red

50 Hz ±5 %

Consumo máximo de energía

2,6 kW

Tasa de calificación del producto

≥99%

Tasa de fallas del equipo

≤1%

Método de medición de canales

Medición por el método estándar de cuatro hilos

Modo de carga de voltaje constante

Voltaje constante de hardware de bucle cerrado doble

Nota: La conversión de corriente constante y voltaje constante es suave y no tiene impacto.

Retroalimentación energética

Modo de ahorro de energía

Descargar energía de vuelta a la red

Factor de potencia

> 0,99

Máxima eficiencia de carga

>72% Nota: Datos de prueba del puerto

Eficiencia de retroalimentación del puerto de descarga

>70% Nota: Datos de prueba del puerto

Modo de conducción bidireccional

Rectificación sincrónica

Retroalimentación de descarga a la red

Misma frecuencia y amplitud

Armónicos de corriente de red

Distorsión armónica total < 5%

Voltaje del bus de CC

14 V CC

Modo de conducción bidireccional

Rectificación sincrónica

Función de protección contra isla del alimentador

Sí

Actual

Rango de corriente de carga y descarga

0,01 A - 3 A

Resolución actual

1 mA

Precisión de la medición actual

±(0,05 % FS + 0,05 % RD)

Nota: La temperatura ambiente cumple con las condiciones de medición.

Coeficiente de temperatura

(±0,01 % de la lectura ±0,3 dígitos)/℃

Voltaje

Rango de medición de voltaje

0,01 - 5 V

Resolución de voltaje

1 mV

Precisión de la medición de voltaje

±0,06 % FS

Nota: La temperatura ambiente cumple con las condiciones de medición.

Coeficiente de temperatura

(±0,001 % de la lectura ±0,3 dígitos)/℃

Rango de ajuste de voltaje de voltaje constante de carga

1,0 - 4,5 V

Tensión mínima de descarga

1,5 V (voltaje del puerto)

Tiempo

Rango de tiempo (minuto/paso)

300 minutos

Precisión de la medición del tiempo

±0,1%

Resolución temporal (s)

1s

Modo de trabajo

Carga de corriente constante: corte de voltaje, corte de tiempo o corte de capacidad

Carga de corriente constante y voltaje constante: corte de corriente, corte de tiempo o corte de capacidad

Archivado: Se acabó el tiempo

Descarga de corriente constante: corte de voltaje, corte de tiempo o corte de capacidad

Función de protección de canal

1. Protección contra sobretensión de carga, protección contra subtensión de carga

2. Protección contra sobretensión de descarga, protección contra subtensión de descarga

3. Protección de la tendencia del voltaje de carga y descarga

4. Protección contra fluctuaciones de voltaje, el rango de protección de voltaje permitido admite la definición del usuario.

5. Protección contra fluctuaciones de corriente, el rango de protección de corriente permitido admite la definición del usuario.

6. Protección contra conexión inversa de batería, modo de protección de hardware

7. Protección contra cortocircuitos del tubo de potencia

8. Protección de alarma de capacidad del canal (protección por tiempo extra)

9. Protección contra caídas de tensión en el muestreo

10. Protección contra valores atípicos de voltaje

11. Protección contra valores atípicos de capacidad

12. Antes de iniciar el proceso de detección de contacto, detenga el canal de contacto deficiente.

13. Antes de iniciar el proceso, abra la detección de presión y detenga los canales que abren la presión que excede el límite.

Función de protección de toda la máquina

1. El software puede establecer el voltaje de protección límite superior e inferior global.

2. El equipo tiene una función de recuperación ante cortes de energía.

3. Después de que el equipo emita una alarma y se detenga, el proceso inacabado puede continuar desde la posición interrumpida, sin necesidad de iniciar el proceso desde el principio.

4. Mantener el modo fuera de línea: cuando se interrumpe la comunicación entre el dispositivo y la computadora de control, el proceso de ejecución puede continuar, la computadora inferior está configurada para guardar datos y los datos detectados se pueden cargar después de que se restablezca la comunicación;

Función del software

1. Idioma: chino simplificado

2. Registro documentado

3. Elementos registrables: tiempo, voltaje, corriente, tiempo, capacidad, potencia y tienen curvas correspondientes, que se pueden exportar a archivos EXCEL o archivos de texto.

4. Se puede conectar después de apagar.

5. Configure el proceso de prueba de carga y descarga, admita funciones de edición como insertar un paso, eliminar un paso, etc.

6. Cada proceso puede editar 64 pasos de prueba y el número máximo de ciclos por ciclo es 999 veces.

7. Controlar con precisión las condiciones finales de cada proceso a través del límite de tiempo, límite de voltaje, límite de corriente y límite de capacidad, y calcular la capacidad de carga y descarga de la batería y los parámetros de energía.

8. La curva dinámica de cada proceso de prueba de batería se puede dibujar en tiempo real, incluyendo las curvas de voltaje/tiempo, flujo/tiempo, capacidad/tiempo, etc.; se pueden visualizar varias curvas simultáneamente. Todas las curvas se pueden ampliar o reducir a voluntad para comprobar la corriente o la estabilidad del voltaje en un corto período de tiempo.

9. En cualquier caso, los datos estadísticos finales y los datos detallados después de completar la carga y descarga reflejan fielmente el estado de cada paso del proceso de la batería, y los datos estadísticos son consistentes con los datos detallados.

10. Puede extraer datos de prueba de múltiples canales de prueba en un gráfico o editar múltiples gráficos en un gráfico;

11. Proporcionar un servicio de actualización de software de por vida;

Frecuencia de recopilación de datos

1HZ Observaciones: la frecuencia más alta

Método de comunicación

TCP/IP

Interfaz de comunicación

Puerto de red

Método de enfriamiento

Refrigeración por aire forzado

Ciclo de corrección de precisión: 180 días

180 días

Método de calibración

Calibración automática del software (las herramientas de calibración automática deben adquirirse por separado)

Entorno de medición de precisión

Temperatura y humedad: 23ºC ± 2ºC, por debajo del 80% HR (sin condensación)

Computadora de monitoreo local

Requisitos de configuración: (Cada 10 dispositivos corresponden a 1 computadora y el usuario debe prepararlo por sí mismo)

1. Sistema operativo: Windows7 Versión en chino Idioma: Chino simplificado

2. Unidad central de procesamiento: i5 de 9.ª generación y superior

3. Memoria: 8 GB o más

4. Disco duro: más de 500G

5. Unidad óptica: más de 24 veces la velocidad

6. Pantalla: Pantalla LCD de más de 21 pulgadas

7. Tarjetas de red con doble cable

Condiciones de funcionamiento del equipo

Temperatura ambiente: 10-35℃;

Humedad relativa: ≤80%;

Presión atmosférica: 700±50mmHg;

Sin interferencias de campos electromagnéticos fuertes ni erosión por gases corrosivos;

Se debe instalar un buen cable de tierra de seguridad.
