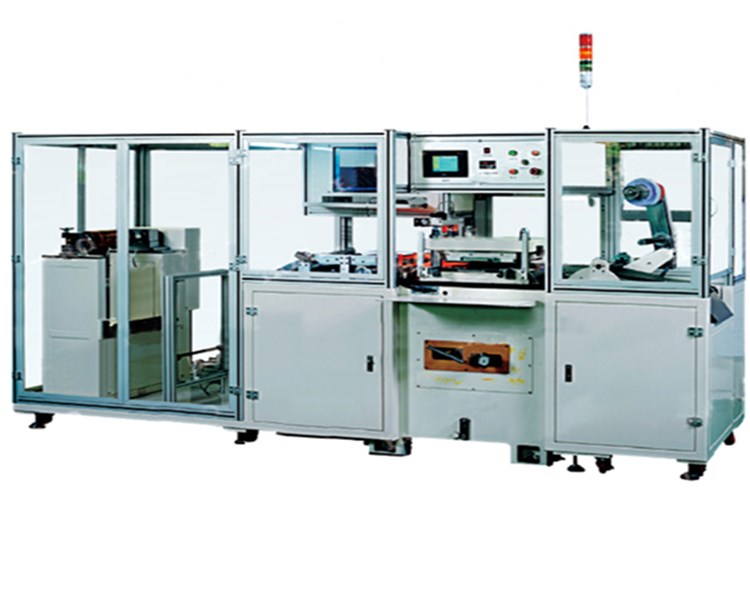

Máquina troqueladora automática de electrodos para baterías de celdas tipo bolsa

Funciones:

●  Aplicación de tecnología laminada, corte por troquel de láminas recubiertas continuas o con huecos, proceso de apilado;

●  Material mediante laminación, control de tensión del rodillo flotante, corrección automática tras la alimentación, marcha automática de moldeo por troquelado mediante manipulador de cortes que apila automáticamente la placa para elevarla en el pesebre; Transporte auxiliar mediante transportador durante todo el proceso, con transportador con una sola colocación y un solo extremo, desviación, almacenamiento en caché de tensión, polvo y otras funciones; El material sobrante se transporta mediante la cinta transportadora a los barriles de recolección de material sobrante.

●  Delantal de herramientas de corte: novedoso delantal de herramientas 110,  cuchillas Φ 110, cuchillas superiores e inferiores pulidas repetidamente

Español Características destacadas

●  Mediante laminación, ajuste automático y conexión con la plataforma

●  Material de control de bucle cerrado de tensión del rodillo flotante y función de almacenamiento de material

●  Transportador con cierre único, corrección y recolección automáticas

●  Control de tensión de bucle cerrado de la tensión de la tira del rodillo flotante

●  La tira del transportador pasa por el cepillo para el dispositivo de succión de polvo

●  Utiliza marcha para corregir la tira con precisión

●  Con servo de posicionamiento de fibra óptica de alta precisión, confirma la precisión de la longitud de pellizco y luego la alimentación

●  Puede troquelar varias piezas a la vez

●  El manipulador de apilado se lleva automáticamente al canal

●  El canal se adapta correctamente a la altura del ánodo / cátodo

●  El retenedor con el material sobrante se entregará automáticamente al barril de material sobrante, para su recolección

●  El laminado de tipo cono superior se puede conectar con un vagón de ferrocarril automático (opcional)

●  Doble rectificación de desviación del modo de alimentación para garantizar la precisión de la alimentación

●  El transportador tiene función de rebobinado (opcional)

●  Reemplazo automático del canal con canal de apilado Ranura de transporte con acoplamiento de cordón (opcional)

●  Se puede adaptar al material entrante para recubrimiento de huecos, proceso de recubrimiento continuo

Parámetros técnicos :

ARTÍCULO	HBMQ-350J(L)	HBMQ-450J(L)	HBMQ-530J(L)
Medidas	3700 × 1400 × 1850 (largo × ancho × alto)	3600 × 1750 × 1800 (largo × ancho × alto)	4200 × 1600 × 1900 (largo × ancho × alto)
peso	Aproximadamente 3,5T	Aproximadamente 4,5T	Acerca de 6T
Fuerza	CA 380 V/50 Hz, potencia 4,5 kW	CA 380 V/50 Hz, potencia 7,0 kW	CA 380 V/50 Hz, potencia 8,5 kW
Fuente de aire	>0,6 MPa, 20 L/min	>0,6 MPa, 20 L/min	>0,6 MPa, 20 L/min
Acción	>98%	>98%	>98%
Área máxima de formación	Largo x Ancho: 330 × 260 mm	Largo*Ancho: 430 × 380 mm	Largo*Ancho: 530 × 400 mm
Rango de hojas aplicables	Largo: 50-260 mm, Ancho: 30-320 mm	Largo: 60-430 mm, Ancho: 50-380 mm	Largo: 80-420 mm, Ancho: 50-530 mm
Formación de rebabas con precisión	≤ 0,03 mm	≤ 0,03 mm	≤ 0,03 mm
Capacidad	10-35 veces/min	10-35 veces/min	10-35 veces/min
Material de alimentación ancho	≤ 350 mm	≤ 450 mm	≤ 530 mm
Acción	>98%	>98%	>98%
Cortar el polvo	≤ 0,5 mm	≤ 0,5 mm	≤ 0,5 mm
