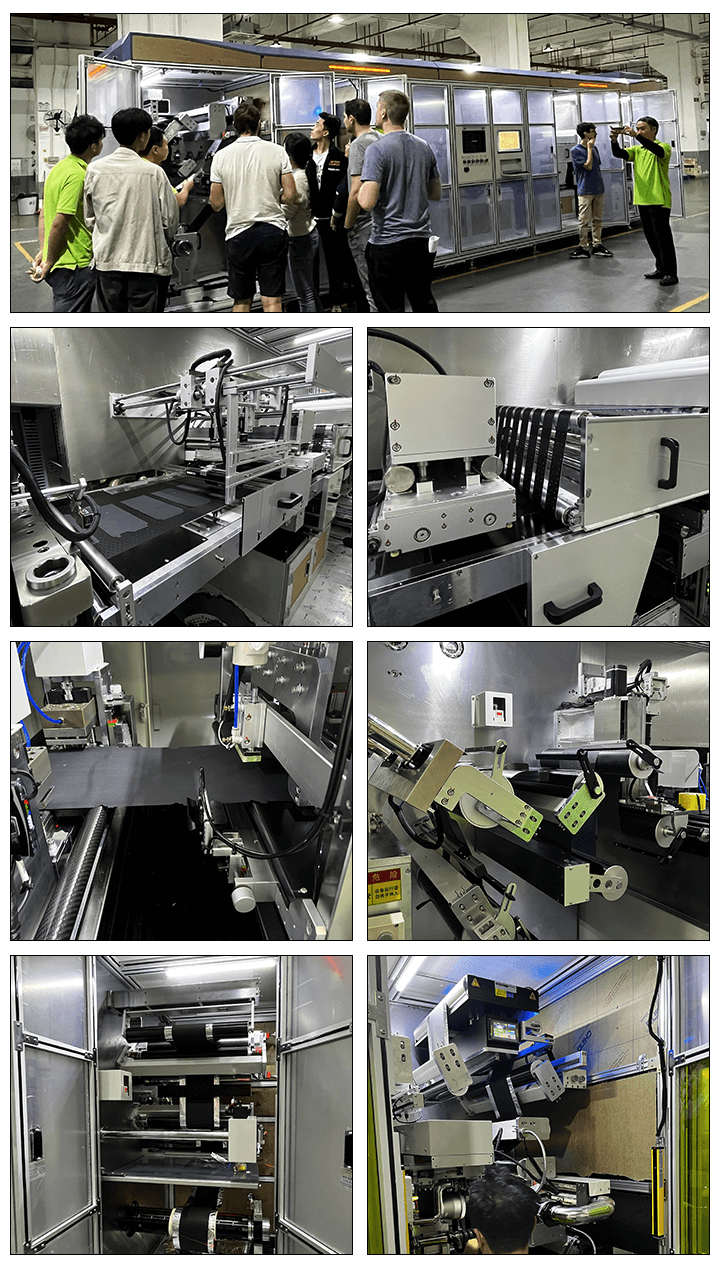

Máquina troqueladora automática de electrodos para baterías de litio tipo bolsa

Funciones

●  Este equipo es adecuado para el recubrimiento de espacios de baterías de iones de litio, laminados separados y apilados automáticamente en la caja de alimentación;

Español Aspectos destacados

●  Adopta un motor de conversión de frecuencia que coloca automáticamente el volumen y tiene funciones de rectificación

●  Control de bucle cerrado de tensión del rodillo flotante, material y función de almacenamiento de material

●  Posicionamiento de prueba óptica de color de alta precisión, servo de alimentación de longitud fija para rodillo y funciones antideslizantes de tira

●  Pieza de hoja mediante molde de corte y molde de hoja troquelado formado al mismo tiempo

●  El manipulador doble apila automáticamente la pieza de hoja en la ranura

●  Oportuno según la altura del pesebre laminado

●  Capacidad: 25 a 40 veces / min

●  La matriz adopta una aleación de aluminio de aviación, lo que reduce el peso del molde y disminuye el impacto del molde

●  Adopta compactación de rodillo de alimentación fijo independiente, equipo de apertura por desgarro y mantenimiento conveniente

Parámetros técnicos :

ARTÍCULO	HBCQJ-200	HBCQJ-350	HBCQJ-450
Medida	1950*1350*1950 mm	2200*1700*1950 mm	2200*2200*1950 mm
peso	Aproximadamente 1,5T	Aproximadamente 2,2T	Aproximadamente 2,8T
tasa	3,5 kW	3,5 kW	4 kW
fuerza	CA 220 V/50 Hz	CA 220 V/50 Hz	CA 220 V/50 Hz
Fuente de aire	≥ 0,6 MPa, 260 L/s	≥ 0,6 Mpa, 300 L/s	≥ 0,6 MPa, 350 L/s
Fuente de vacío	≤ -0,09 Mpa, 10 L/min	≤ -0,09 Mpa, 10 L/min	≤ -0,09 Mpa, 10 L/min
Rango aplicable	Largo 90-350 ancho 40-200mm	Largo 100-350 ancho 60-350mm	Largo 100-350 ancho 80-450mm
Capacidad del equipo	20-40 veces/min	20-40 veces/min	15-35 veces/min
Tasa óptima del equipo	≥ 98%	≥ 98%	≥ 98%
Precisión de rebabas	≤ 0,019 mm	≤ 0,019 mm	≤ 0,019 mm
Vida útil del molde	Más de 300 millones de veces	Más de 300 millones de veces	Más de 300 millones de veces
