Máquina automática de recubrimiento de baterías con cuchilla de coma y cuchilla doctor opcional

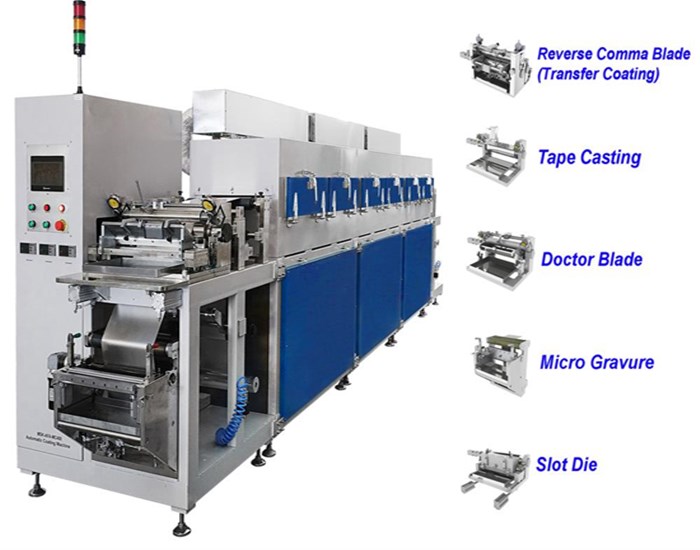

El TMAX-AFA-MC400 es un sistema de recubrimiento R2R versátil que se adapta a diversos cabezales de recubrimiento, como cuchillas de coma invertida, rasquetas, matrices de ranura, micrograbado y colada en cinta. Incorpora un horno de secado por convección de tres zonas de 4,5 metros de longitud con programación independiente de temperatura para un curado eficiente de la lechada. Este es el sistema de recubrimiento piloto más completo y universal, que ofrece una amplia adaptabilidad a diversas lechadas de recubrimiento y sustratos de película (Cu, Al, PET, PP, PE).

• Doctor Blade: solución rentable para recubrimientos de 10 a 200 micrones de espesor (solo modo continuo)

• Cuchilla de coma inversa (recubrimiento por transferencia): solución rentable para recubrimientos de 30 a 200 micrones de espesor (modo continuo e intermitente)

• Recubrimiento con cinta fundida: ideal para realizar recubrimientos más gruesos de hasta 1000 micrones con lodos de alta viscosidad

• Micrograbado: ideal para recubrimientos finos y precisos de entre 1 y 3 micrones  ( espesor de película seca ).

• Matriz de ranura: adecuada para recubrimientos de precisión de hasta 1 micrón de espesor y que al mismo tiempo proporciona una amplia cobertura para recubrimientos más gruesos de hasta 200 micrones.

Para  el servicio de recubrimiento de rollo a rollo  , complete y envíe el  formulario de solicitud de servicio de recubrimiento de rollo a rollo .

PRESUPUESTO:

Voltaje de trabajo	208 - 240 VCA, 50/60 Hz, trifásico (380 VCA trifásico disponible a pedido)
Consumo máximo de energía	30 KW (se requiere disyuntor de aire de 50 A)
Aire comprimido	Se requiere de 0,5 a 0,8 MPa (compresor de aire no incluido).  Atención: si se utiliza un cilindro de gas en lugar de un compresor de aire (imagen 2), se debe instalar un regulador de presión de dos etapas (imagen 1) en el cilindro de gas para limitar la presión dentro del rango de trabajo requerido para un funcionamiento seguro.    imagen 1                 imagen 2
Diámetro de bobinado/desbobinado	Diámetro exterior máx. de 350 mm.  Diámetro del eje de enrollado/desenrollado: 3 pulgadas
Ancho del recubrimiento	350 mm máx.
Velocidad de recubrimiento	Máx.5000 mm/min
Cabezales de recubrimiento (seleccione en las Opciones del producto) Hoja de coma inversa Doctor Blade Fundición de cintas Troquel de ranura Micrograbado	Recubrimiento de la cuchilla doctor	Solo modo de recubrimiento continuo Rango de espesor del recubrimiento: 10~200 um (película seca) Rango típico de viscosidad de la suspensión: 500~10000 mPa.s Precisión: ±5 μm (solución de ajuste de espacio 1 um); Tolerancia de espesor de borde a centro +/-8 um  El alimentador automático de pulpa MSK-155 con tanque de 2 litros está disponible a un costo adicional, haga clic subrayado para ver los detalles.
	Hoja de coma inversa (recubrimiento de transferencia)	Dos modos de recubrimiento disponibles (continuo e intermitente) seleccionables en el panel de control. Rango de espesor del recubrimiento: 30~200 um (película seca) Rango típico de viscosidad de la suspensión: 500~10000 mPa.s Precisión: ±3 μm; Tolerancia de espesor de borde a centro +/-5 um  El alimentador automático de pulpa MSK-155 con tanque de 2 litros está disponible a un costo adicional, haga clic subrayado para ver los detalles.
	Recubrimiento fundido	La técnica de colada en cinta es ideal para manipular lodos más espesos de 5000 a 20000 mPa.s y, por lo tanto, se puede lograr un recubrimiento de película más grueso (hasta 1000 um). Solo modo de recubrimiento continuo Precisión: ±5 μm (solución de ajuste de espacio 1 um); Tolerancia de espesor de borde a centro +/-8 um   Se incluye una bomba de tornillo para alimentación de lodos MSK-156  con un tanque de 4 litros. Haga clic en el subrayado para ver los detalles.
	Recubrimiento de ranuras	La matriz de ranura es perfecta para recubrimientos de película uniformes de 1 micrón a hasta 200 micrón de espesor. Al modificar el tamaño de la cuña con diferentes patrones, podrá producir recubrimientos continuos, intermitentes o incluso en cuadrícula que se ajusten a los patrones de cuña. Consulte las imágenes a continuación para obtener más detalles.                           Se incluye una bomba de tornillo para alimentación de lodos MSK-156  con un tanque de 4 litros. Haga clic en el subrayado para ver los detalles. Espesor mínimo y precisión: 1 µm (película seca), ±1 %   Rango típico de viscosidad de la suspensión: 200~10000 mPa.s Atención: El espesor final del recubrimiento depende de diversos parámetros, como la viscosidad de la lechada, el tamaño de las partículas sólidas, el contenido de sólidos, el espesor de la lámina, la velocidad de laminación de la lámina y la velocidad de alimentación de la lechada. Por lo tanto, no podemos garantizar que se pueda lograr una película de 1 micrón para todo tipo de lechadas. Para más información, indíquenos las especificaciones de su lechada y los requisitos de espesor del recubrimiento.
	Recubrimiento de micrograbado	El usuario dispone de modos de recubrimiento continuo e intermitente. Rango de espesor del recubrimiento: 1~3 um (película seca) Rango típico de viscosidad de la suspensión: 30~1000 mPa.s  Se incluye el alimentador automático de pulpa MSK-155 con tanque de 2 litros, haga clic en el subrayado para ver los detalles.
Horno de secado por convección	Diseño de tres zonas con controladores de temperatura independientes. Caudal de aire: 9,5/2800 (cm³/RPM) máx. para una sola zona, caudal ajustable Temperatura de secado: 150 °C máx. ±5 ℃ Consumo de energía: 9KW para una sola zona (27KW en total) Longitud del calentador: 1,5 m para una sola zona (4,5 m en total)
Dimensiones del producto	Largo 6600 mm x Ancho 1200 mm x Alto 1850 mm
Cumplimiento	Certificado CE Todos los componentes eléctricos (>24 V) tienen certificación UL / MET / CSA Listo para obtener la certificación TUV (UL61010) o CSA con costo adicional. (Haga clic en la marca a continuación para obtener más información).
Garantía	Garantía limitada de un año con soporte de por vida La oxidación y los daños debidos a condiciones de almacenamiento o mantenimiento inadecuados no están cubiertos por la garantía.
Notas de aplicación	Los clientes pueden visitar nuestras instalaciones para recibir capacitación técnica antes del envío del equipo (programe una cita con nosotros con anticipación) La capacitación en el sitio está disponible solo para clientes dentro de los EE. UU. (los clientes cubrirán los gastos)
Peso neto	12,3 toneladas
