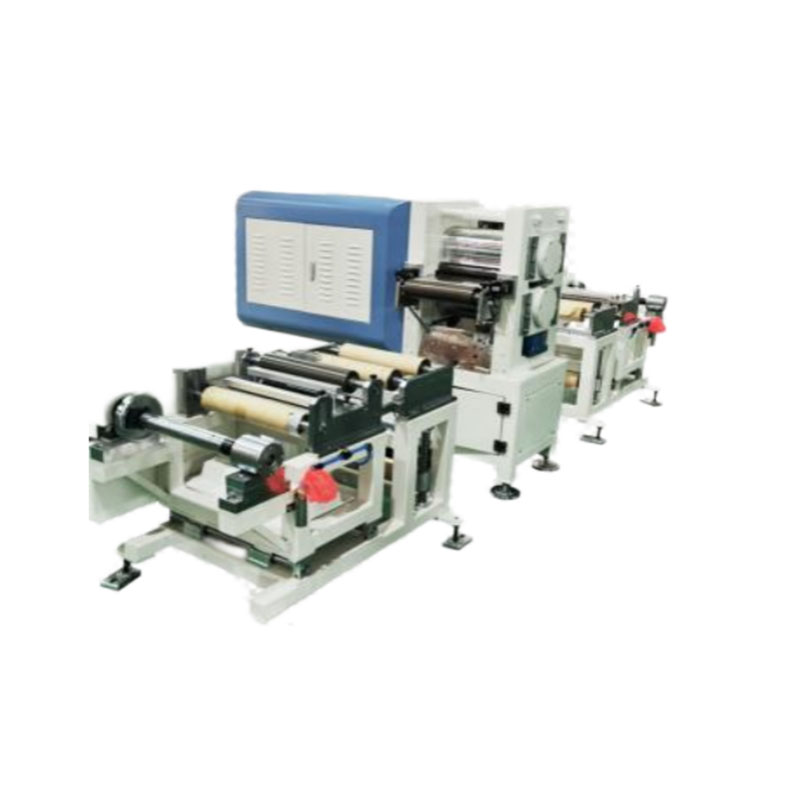

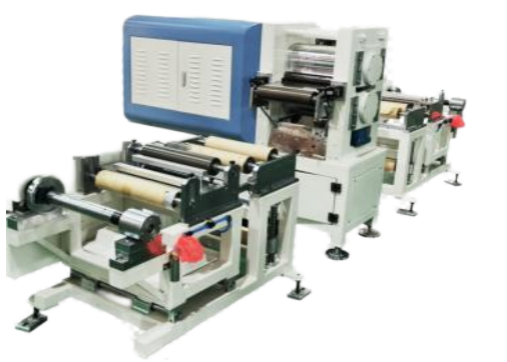

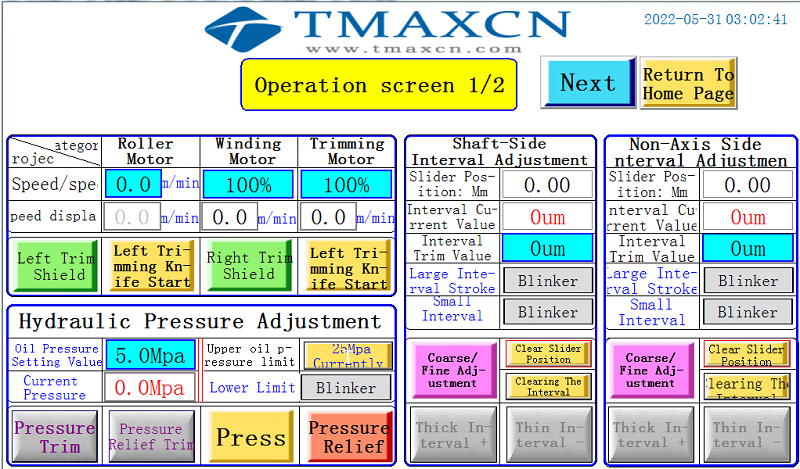

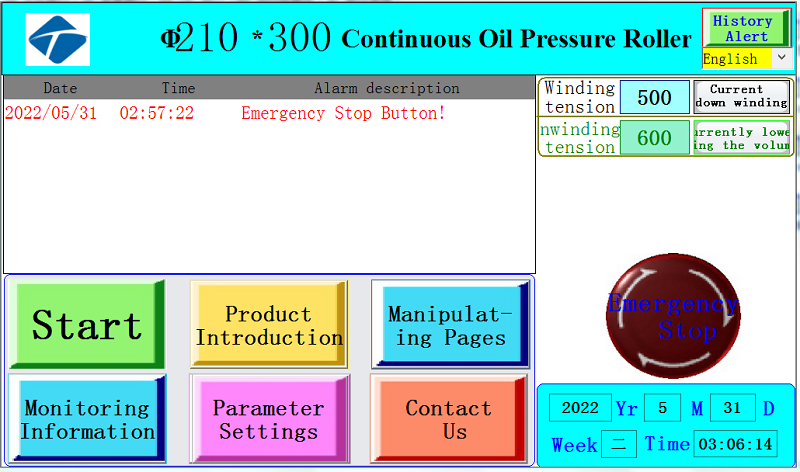

Prensa hidráulica automática de laminación continua con sistema de bobinado y desbobinado
1. Introducción
La prensa de rodillos es el equipo principal de la línea de producción de laminación continua. Está compuesta por un pórtico de acero fundido, un rodillo, un motorreductor de frecuencia variable, un sistema de presurización de gas-líquido, un sistema de ajuste de la separación, un sistema de control eléctrico, una placa de protección de alimentación y un mecanismo de limpieza de la superficie del rodillo. Su función principal es lograr que la pieza polar alcance la compactación adecuada durante la laminación del rodillo y cumpla con los requisitos de espesor según el espesor del recubrimiento. El equipo utiliza un servomotor para ajustar la separación entre rodillos, y la velocidad lineal se ajusta mediante un convertidor de frecuencia para lograr una regulación continua.
2. Especificación
Rodillo
Diámetro 210 x ancho 330 mm
Velocidad
2-8 rpm
Eficiencia de trabajo
0,8-5 m/min
Uniformidad del recubrimiento
±0,002 mm
Uniformidad del espesor del electrodo
pieza después de rodar
≤±0,002 mm
Apariencia de la máquina
Gris y azul. Se instalan dos relojes comparadores. El dispositivo de protección de seguridad es...
pintado con color de advertencia
Función principal
La pieza polar alcanza un cierto grosor.
bajo el balanceo del rollo
Cojinete
Rodamiento especial para laminador
lubricación
Grasa de litio n.° 3
Ancho de rodadura efectivo
300 mm
Material
9Cr3Mo
dureza superficial
Por encima de HRC66
Profundidad de la capa de enfriamiento
18 ～25 mm
Cromado por laminación
≥0,18 mm
Salto de diámetro del rollo
≤±0,002 mm
Rugosidad de la superficie del rodillo Ra
≤0,04
Temperatura máxima
Temperatura máxima: 150°C
Ajuste del espacio entre rodillos
La varilla del tornillo de ajuste acciona la cuña central.
ajuste de la articulación
Potencia del motor principal
0,75 kW (380 V 50 Hz)
Modo de presión
Bomba electrohidráulica
Especificaciones del cilindro hidráulico
Diámetro del cilindro φ 63 mm carrera 15 mm
Presión máxima de trabajo
37T*2 nos.
Presión de aceite de trabajo
40 MPa
Presión máxima
60 MPa
3. Desenrollando
Eje de desenrollado: el eje de inflado con válvula de control está equipado con una pistola de inflado. Especificación: 3 pulgadas * 350 mm
Freno de partículas magnéticas con control de tensión de la pieza polar, par nominal 25 N .M Rango de ajuste de tensión: 0 ~ 25 kg
Dispositivo de corrección de desviación fotoeléctrica de control de corrección de desviación Guía de control de cojinete lineal
Longitud total de movimiento ± 50 mm
El peso de las piezas es de unos 80 kg.
4. Bobinado
Función: enrollar el material de la pieza polar enrollada en el mandril Eje de enrollado: eje inflable con válvula de control
Equipado con pistola inflable Especificación: 3 pulgadas * 350 mm
Freno de partículas magnéticas con control de tensión de la pieza polar, par nominal de 25 N. Rango de ajuste de tensión: 0 ~ 25 kg
Control de corrección de desviación: dispositivo de corrección de desviación fotoeléctrica Precisión de corrección de desviación: ± 0,2 mm
Control de guía: guía de cojinete lineal Longitud total de movimiento: ± 50 mm
Accionamiento: acciona el eje del bobinado a través del reductor del motor y el embrague de partículas magnéticas. Potencia del motor del bobinado: 0,75 KW (380 V 50 Hz)
