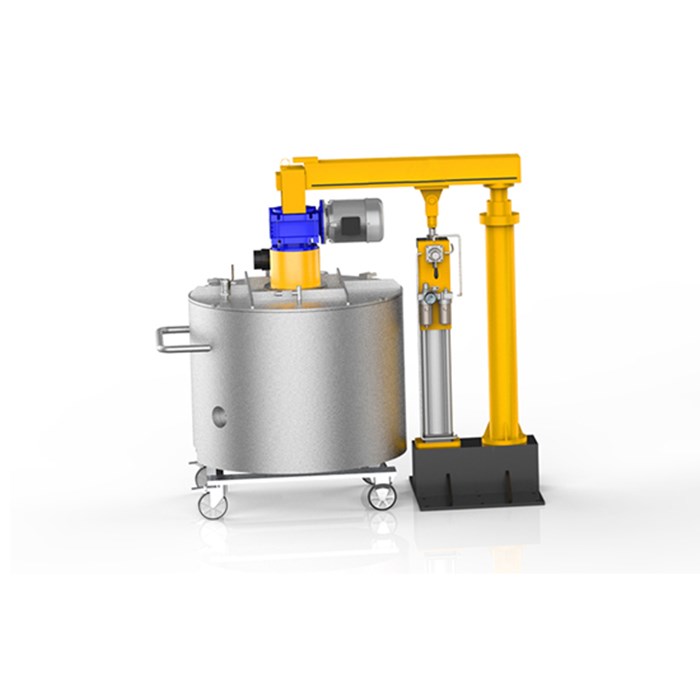

Barril de transferencia de lodo de 200 l para sistemas de mezcladores de vacío planetarios

I. Características del equipo

Ámbito de aplicación

Tras  la preparación de la lechada en la mezcladora, el barril se traslada al elevador, se cubre con el cabezal agitador y se utiliza como barril de transferencia de lechada. Transfiere la lechada desde el taller de mezcla hasta el taller de almacenamiento/recubrimiento y, mediante acoplamientos rápidos, alimenta el tanque de almacenamiento principal o el cabezal de la máquina de recubrimiento.



II. Parámetros principales del equipo

Parámetros del contenedor

l  Volumen de diseño : 287 L

l  Volumen efectivo : 95–200 L

l  Diámetro interior : 750 mm

l  Profundidad interior : 650 mm

l  Material : 304 SS (piezas de contacto)

l  Tipo de chaqueta : Chaqueta de una sola capa en la pared y la parte inferior para calefacción/refrigeración

l  Interfaz de camisa : G1" con acoplamiento rápido; presión ≤ 0,4 MPa

l  Circulación : suministrada por el cliente; entrada ≤ 8 °C, caudal > 60 L/min

l  Descarga : Válvula de bola de tres piezas G1‑1/2" con abrazadera rápida ISO de 2"

l  Temperatura ambiente : –10 °C … +120 °C

l  Movilidad : Montado sobre ruedas

l  Intercambiable con barril mezclador de 200 L



Conjunto de agitación

l  Frecuencia : 50 Hz

l  Potencia : 1,5 kW (una unidad)

l  Velocidad : 35 rpm (fija)

l  Diámetro de la hoja : 710 mm

l  Tipo de cuchilla : Cinta helicoidal

l  Material de la hoja : 304 SS

l  Velocidad de la punta : 1,2 m/s

l  Número de cuchillas/ejes : 1 / 1

l  Distancia a la pared/fondo : 20 mm/10 mm

l  Principio de mezcla : La cinta helicoidal única evita la sedimentación



Conjunto de cubierta superior

l  Material de la cubierta : 304 SS

l  Puerto de alimentación : Acoplamiento rápido ISO 1" × 1

l  Puertos de mirilla : vidrio templado DN100 × 2

Módulo  de vacío : conjunto G1" (vacío y ventilación)

l  Puerto de manómetro de vacío : M14×1,5 hembra métrica

Sistema de control

l  Armario eléctrico : para inversores y componentes de bajo voltaje

l  Panel manual : Botones, perillas, medidores

l  Alimentación : CA 3 × 380 V ± 5 %, 50 Hz

l  Modo de control : Eléctrico

l  Operación : Botones del panel + perillas

l E‑Stop / Start / Stop / Spotlight Switch: 1 each



Safety Interlock

l Emergency Stop: Immediate shutdown, all functions disabled

Other Notes

l Seals: Domestic; static – O‑rings, dynamic – mechanical or lip seals

l Grease: Domestic

l Valves: Domestic

l Vacuum Requirement: Customer‑supplied 15 L/s (2X‑15)

l Vacuum Holding: −0.098 MPa, ≥ −0.085 MPa / 24 h

l Total Power: > 1.5 kW

l Weight: ≈ 400 kg

l Dimensions: L 980 × W 980 × H 1700 mm

l Color: Off‑white

l Floor Load: 600 kg/m²



III. Spare & Wear Parts List

No.	Name	Specification	Material	Qty	Remarks
1	Upper Lid Seal Ring	ΦD × ΦN	Silicone	1	Per supplier std.
2	Sight Glass Seal Ring	–	Silicone	2	Per supplier std.
3	Feeding Port Gasket	–	Silicone	1	Per supplier std.
4	Sight Glass Lens	–	Tempered Glass	2	Per supplier std.



IV. Supporting Conditions

No.	Item	Standard Requirements
1	Workshop Height	> 3.0 m; adequate lift & maintenance space
2	Door Size	H > 2.0 m; W > 1.5 m
3	Cooling Water	Forced cooling recommended; hot water in winter
4	Heating	Room > 20 °C to ensure smooth hydraulic operation
5	Installation Space	As per layout
6	Air Source	5–7 kgf/cm², 50 L/min
7	Others	No corrosive / explosive gases or liquids
