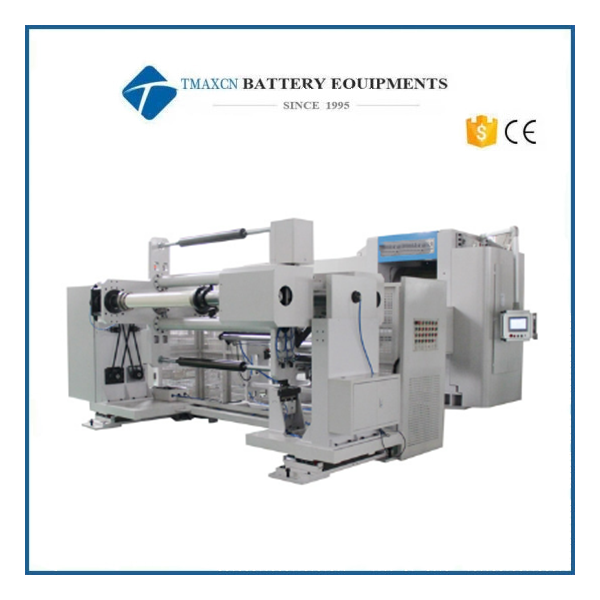

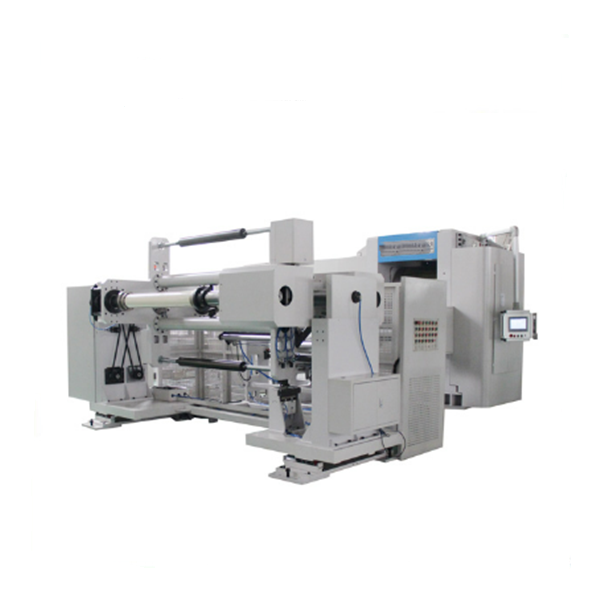

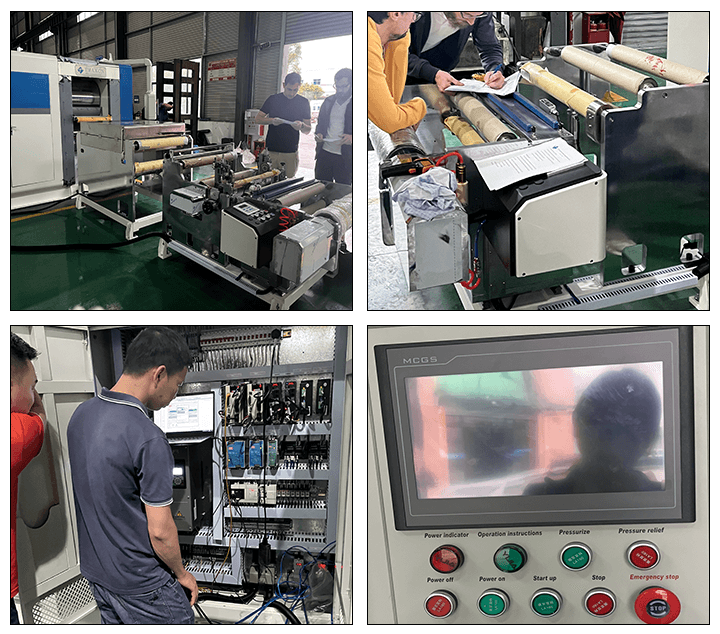

Prensa laminadora automática para la producción de baterías de iones de litio (diámetro de 800 x 950 mm)

A.Funciones del equipo:

1.  Este equipo está conectado a una alineadora de rodillos estándar, ideal para el proceso de prensado de tabletas de alta velocidad para el recubrimiento continuo de polos. Este equipo se compone principalmente de una estación de desenrollado, una estación de estirado frontal y trasera, un sistema de alineación de rodillos de presión de aceite, un sistema de medición de espesor en línea y una estación de rebobinado.

1) Esta máquina tiene un marco de acero 45# fundido integralmente con forma de boca, estructura deslizante grande, gran capacidad de carga, pequeña deformación, gran fuerza de laminación y alta velocidad de laminación;

2) Al utilizar el método de laminado con espacio limitado a presión constante, las piezas polares de la batería con pieza en bruto longitudinal y revestimiento continuo se pueden laminar de manera continua;

3) Dispositivo raspador con mecanismo de limpieza de la superficie del rodillo;

4) Con dispositivo de desenrollado de servomotor;

5) Equipado con plataforma de recepción de cinta manual;

6) Con mecanismo de recorte de rebanadas de poste;

7) Con mecanismo de amortiguación de tensión;

8) Tiene la función de eliminación de polvo y hierro mediante un cepillo de poste;

9) Con dispositivos de estiramiento de tensión delantera y dispositivos de estiramiento de tensión trasera;

10) El sistema hidráulico ajusta la elevación del cilindro de aceite a través de la pantalla táctil de la interfaz hombre-computadora para impulsar la elevación del rollo;

11) Ajuste y cambie la presión del cilindro de rodillo a través de la interfaz hombre-máquina, controle la presión constante y la interfaz hombre-máquina muestra la presión real;

12) El valor del movimiento hacia arriba y hacia abajo del rollo se muestra en la pantalla de interfaz hombre-máquina;

13) La superficie del rodillo está recubierta de cromo duro y el espesor de la capa de cromo después del pulido es ≥ 120 um;

14) Velocidad de laminación ≥ 50 m/min;

15) Dispositivo de extracción de rollos;

16) Función de medición de espesor en línea mediante láser;

B. Condiciones materiales aplicables :

1. Especificación del material entrante ( Unidad : mm )

Presupuesto     Material	entrante	Ancho de la bobina	Espesor	Diámetro interno	Diámetro exterior máximo	Capacidad máxima
Electrodo positivo	Material de la bobina	300 ～850	0,060 ～0,300	6 〞	Φ800	800 kilos
Polo negativo	Material de la bobina	300 ～850	0,065 ～0,300	6 〞	Φ800	800 kilos
Área de lámina positiva	——	300 ～850	0,009 ～0,035	——	——	——
Área de lámina negativa	——	300 ～850	0,006 ～0,035	——	——	——

1. Sistema material: polo positivo: sistema de fosfato de hierro y litio / sistema ternario / sistema de manganato de litio; polo negativo: sistema de grafito / sistema de carbono de silicio;

2. Método de recubrimiento: recubrimiento continuo de una sola pancarta, recubrimiento continuo de múltiples cebras, recubrimiento de un solo espacio, recubrimiento de múltiples espacios, etc.

3. Especificación de la lámina: lámina de aluminio y cobre / lámina de aluminio y cobre recubierta de carbono;

C. Requisitos de instalación para equipos de línea completa  :

1) Requisitos de energía: 380 V / 50 Hz, potencia aproximadamente 72 KW ;

2) Aire comprimido: presión 0,5 mpa ~ 0,7 mpa, caudal: 0,04 m3/min;

3) El peso total del equipo es de aproximadamente 32 T. La capacidad de carga sobre el suelo para la instalación del host de la máquina de rodillos es de más de 8 T/m², y la capacidad de carga sobre el suelo para la instalación de desbobinado y rebobinado es de más de 2,5 T/m².

4) Dimensión total del equipo de conexión (mm): largo * ancho * alto (8000*4720*3200), sujeto al diseño del sitio.

D. Índice de rendimiento del equipo :

No.	Nombre de la entrada	Índice de rendimiento	Observaciones
1	Velocidad de producción de equipos completos	≥50 m/min	Velocidad de aceptación
2	Tipo poste o lámina	Metales preciosos no ferrosos como el cobre o el aluminio
3	Especificación del rollo	φ800*950 mm
4	Fuerza máxima de rodadura	400T
5	Ancho de rodadura efectivo	850 mm
6	Uniformidad de la pieza polar después del laminado	≤±0,002 mm （Precisión de entrada requerida ≤±0,003 mm ）
7	Disposición del rodillo de prensa	Disposición vertical de dos rodillos
8	Diámetro del rodillo de cada rodillo guía de la prensa de rodillos	≥φ120 mm
9	Precisión de cada rodillo guía metálico de la prensa de rodillos	Diámetro: ≤± 0,1 mm, rugosidad: ≤ 0,8 μm. Descentramiento circular: ≤ 0,04 mm/m;
10	Precisión del rodillo de goma de la prensa de rodillos	Diámetro: ≤± 0,2 mm, cilindricidad: ≤ 0,2 mm, descentramiento radial: ≤ 0,3 mm/m;
11	Diámetro del rodillo de cada rodillo impulsor de la prensa de rodillos	≥φ120 mm
12	Precisión de montaje entre rodillos metálicos de la prensa de rodillos	Paralelismo: ≤ 0,08 mm, nivelación: ≤ 0,06 mm
13	Precisión de montaje del rodillo de caucho y del rodillo metálico de la prensa de rodillos	Paralelismo: ≤ 0,2 mm, nivelación: ≤ 0,1 mm (los rodamientos utilizados para cada rodillo guía y rodillo impulsor de la prensa de rodillos son rodamientos de marca japonesa NSK o sueca SKF)
14	Función de protección de seguridad	Se deben pegar en lugares peligrosos señales de enclavamiento mecánico y autobloqueo / señales de advertencia de seguridad / botones de interruptores de parada de emergencia / cubiertas protectoras, etc. y se deben instalar dispositivos de protección de seguridad.
15	Tasa de calificación de productos fabricados por equipos	≥99,5%
16	Tarifa de tiempo	＞ 98%
17	Espesor de laminado CPK	≥1,33

E.Configuración de los componentes principales del equipo :

No.	Nombre	Marca
1.	Material en rollo	Cr5 ;  Sinosteel Xingtai roll Co., Ltd. y proporcionar informe de inspección
2.	Cojinete de rodillos	wafangdiano
3.	Motor/reductor de rodillos	Dongli, Guomao
4.	SOCIEDAD ANÓNIMA	Panasonic, Omron
5.	Pantalla táctil	Proface, estado de Kunlun
6.	Servomotor	Mitsubishi, Huichuan
7.	Carril guía lineal	HIWIN
8.	Otros rodamientos	NSK
9.	válvula solenoide	SMC , CKD
10.	Componentes eléctricos	Schneider, Chint
11.	válvula proporcional eléctrica	SMC , CKD
12.	Sistema de control de corrección de desviaciones	Puliyuan, dongdeng
13.	Convertidor de frecuencia	Mitsubishi, Danfoss
14.	Motor de accionamiento del rodillo principal	Dongli, Guomao
15.	sensor	Omron y KEYENCE
dieciséis.	Sensor ultrasónico de detección del diámetro de la bobina	Bandera , Beijiafu
17.	Componentes neumáticos	SMC , CKD
18.	Sensor de luz y sensor de desplazamiento	Omron y KEYENCE
19.	Controlador de tensión	kortis
20.	Medidor de espesor láser	Dacheng, Shuangyuan
21.	Sistema hidráulico	Vick hidráulica, Aili



F. Adecuación de equipos:

La línea de producción de laminado continuo de tiras de postes se compone principalmente de desbobinado de una sola estación, corte de bordes, dispositivo de eliminación de polvo, máquina de alineación de rodillos de presión de aceite, dispositivo de estiramiento de tensión delantero y trasero, sistema de medición de espesor en línea por láser, rebobinado de una sola estación, sistema de control eléctrico, sistema hidráulico, estación de operación de suspensión, dispositivo de corrección de desviación, gabinete de control eléctrico, etc.
