Máquina formadora de bolsas de batería de 8 canales, 5 V, 6 A, prensa caliente
I. Descripción general del equipo
1. Introducción a la función (principio). Este equipo se utiliza principalmente para la formación de celdas de baterías de polímero en condiciones de alta temperatura y presión , lo que contribuye a la formación de una película SEI más densa , a una activación de capacidad más completa y a una mayor consistencia de la capacidad . Admite carga de alta corriente , lo que acorta el tiempo de formación y el ciclo de producción de la batería. El sistema completo consta de un gabinete de formación de 8 canales y un dispositivo . El dispositivo está dispuesto en paralelo e incluye 4 capas de placas de calentamiento y prensado , integradas con 8 canales de 5 V 6 A. El dispositivo y el gabinete de formación forman una sola unidad, con un total de 8 canales utilizables .
2. Funciones principales
El equipo está compuesto de seis sistemas principales: control de temperatura, alarma de sobretemperatura/subtemperatura, alarma de sobretensión/subtensión, control de presión, sistema de gabinete de formación y mecanismo de fijación.
Cuenta con: control de temperatura independiente para cada capa de la placa, control de presión, funciones de carga/descarga, protección contra sobrecarga/descarga, contacto confiable entre las pestañas de la batería y los puntos de contacto, conectividad de datos, almacenamiento de datos una vez finalizado el proceso, clasificación de voltaje después de la carga, clasificación de capacidad después de la descarga y sistema de alarma de humo.

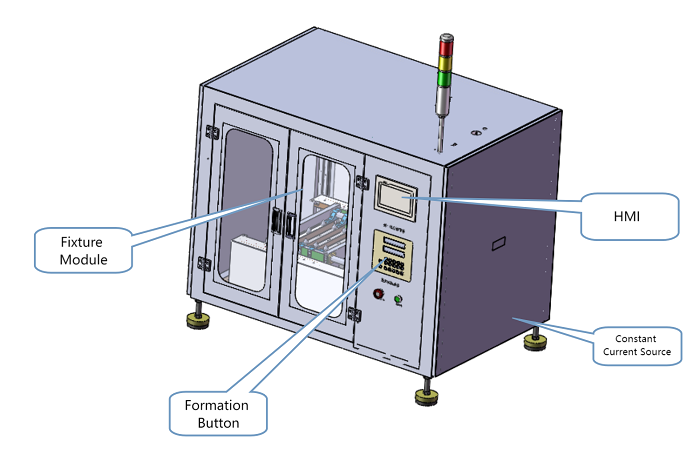

3. Estructura del equipo

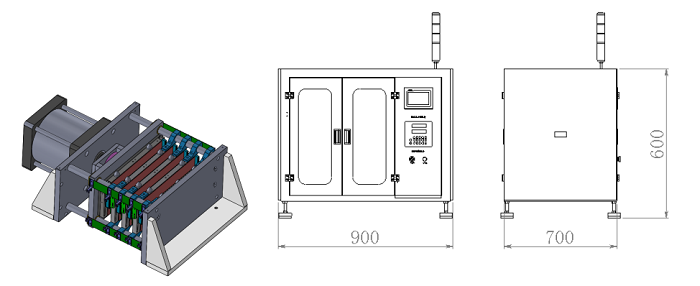

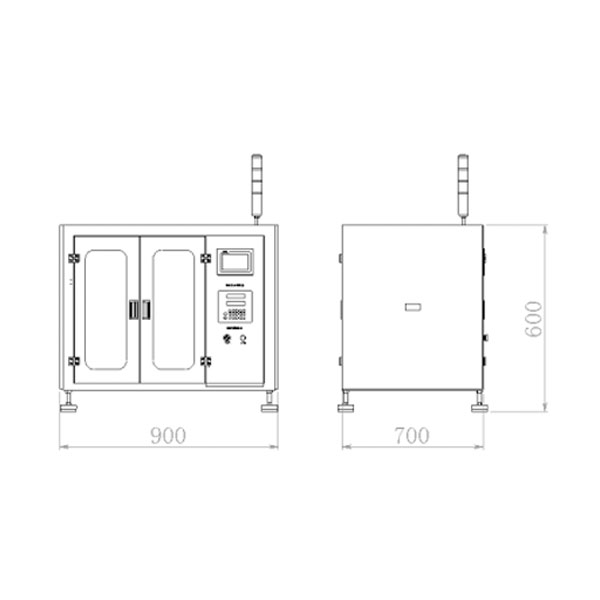

4. Estructura del dispositivo y dimensiones generales (para referencia)

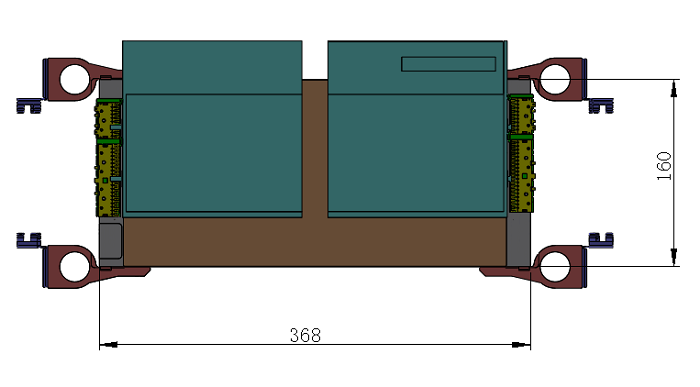

5. Colocación de la batería
6. Proceso de operación:
Abrir la puerta del armario → Colocar la batería → Cerrar la puerta del armario → Configurar parámetros → Abrazaderas del dispositivo → Iniciar calentamiento → Iniciar formación → Formación completa → Liberación del dispositivo → Abrir la puerta del armario → Retirar la batería
7. Características del equipo
1. Compatible con un rango de espesor de celda de 3 a 12 mm , sin necesidad de ajustar el accesorio ni reemplazar bloques de pestañas
2. Puntos de contacto tipo resorte de aleación de níquel , placas de contacto fáciles de conectar, resistentes a la corrosión del electrolito , fáciles de limpiar.
II. Parámetros técnicos
No.
Nombre del parámetro
Especificación técnica
Descripción
1
Método de calentamiento
Placa calefactora de fibra de vidrio
Control de temperatura independiente por capa
2
Método de control de temperatura
Control de temperatura independiente por capa
Configuración de pantalla táctil de un solo toque
3
Aumento de temperatura (20℃–80℃)
15–30 minutos
Temperatura objetivo: 80℃
4
Rango de control de temperatura
Temperatura ambiente – 85℃
Precisión: ±2℃
5
Rango de salida de presión
80–180 kilogramos
Diámetro del cilindro: 200 mm
6
Método de accionamiento del cilindro
De izquierda a derecha
Prensado paralelo
7
Precisión de la presión
Parte superior e inferior ≤±5 kg
8
Modo de ejecución
Cada dispositivo ejecuta pasos de forma independiente; ejecución de temperatura/presión en todo el sistema
Un tipo de producto por ejecución
9
Método de ajuste de presión
Ingrese el tamaño de la celda, la presión de la superficie y el tiempo del paso en la pantalla táctil; el sistema calcula y aplica presión.
Admite el almacenamiento y la reutilización de datos.
10
Espaciado de placas
22 mm
Optimizado para facilitar su operación
11
Pestaña Contacto
Tipo de resorte de aleación de níquel
Sin recubrimiento, fácil limpieza.
12
Bloque de pestañas
Teflón moldeado por inyección
Ignífugo y resistente a la corrosión.
13
Número de canales
8 canales
Controlado a través del software de la computadora superior
14
Rango de salida de voltaje
CC 20 mV – 4500 mV
15
Precisión del voltaje
±0,1 %FS ±0,1 %RD
Resolución: 1mV
16
Rango actual
CC 20 – 6000 mA
17
Precisión actual
±0,1 %FS ±0,1 %RD
Resolución: 1 mA
18
Pasos por ciclo
1–32 pasos
19
Tasa de calificación de voltaje
≥99%
Excluye factores no relacionados con el equipo
2. Parámetros del producto aplicables
Parámetro
Rango

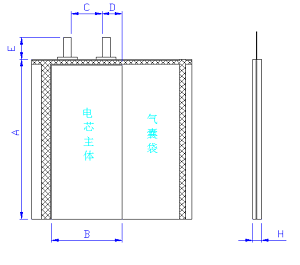

Longitud de la celda (A)
20–120 mm
Ancho de celda (B)
30–80 mm (sin incluir el airbag )
Espesor de celda (H)
3–12 mm
Espaciado de tabulaciones (C)
5–85 mm
Pestaña de hombro (D)
≤25 mm
Longitud de la pestaña (E)
≥8 mm
Dirección de polaridad
El lado del airbag es el lado positivo (ajustable)
III. Funciones principales del software
1. Modos de trabajo: carga de corriente constante, carga de corriente/voltaje constante, descarga de corriente constante, reposo y ciclo; condiciones de corte: voltaje , tiempo , corriente final y capacidad final .
2. Los pasos de formación pueden reanudarse en caso de corte de energía , pausa manual , apagado del software , falla de comunicación y parada anormal .
3. Se guardan todas las curvas de paso y los datos de prueba por batería; los datos actuales e históricos se pueden ver por canal en formato de datos o de curva; se admite la exportación a Excel para exportación individual/por lotes y automática una vez finalizada .
4. Múltiples interfaces de inspección: gráfica , datos resumidos , datos categorizados , indicadores anormales .
5. Protecciones de paso para voltaje , corriente , temperatura y presión con alertas de alarma .
6. Configuración mínima de PC: CPU PII/300 , ≥2 GB de RAM , ≥250 GB de HDD , pantalla EGA/VGA, mouse y teclado, Windows 7 o superior , un puerto serial USB , un puerto de red .
Se proporciona el software de operación; el usuario suministra la PC .
7. Funciones de protección:
(1) Protección contra sobretensión, subtensión, sobrecorriente, subcorriente y sobrecapacidad (2) Umbrales de voltaje/corriente configurables con alertas y registros (3) Luces de advertencia de sobretemperatura/presión (4) Parada de emergencia: el dispositivo permanece cerrado, se corta la energía del sistema (5) Alarma de humo: el zumbador suena al detectarlo
8. Luces indicadoras de estado de tres colores :
Amarillo: En espera (el dispositivo no está fijado)
Verde: En proceso (sujeto y cargando)
Rojo: Falla (temperatura/voltaje excesivo/bajo, humo, error de comunicación)
IV. Requisitos de instalación del equipo
1. Fuente de alimentación: CA 380 V, 50 Hz, trifásica de cinco cables , fluctuación de voltaje ±10 %
2. Consumo de energía: MÁX. 2KW
3. Aire comprimido: 0,3–0,75 MPa , fluctuación ±1 % (aire limpio deshidratado, sin aceite, filtrado y estabilizado)
4. Especificaciones del equipo:
l Peso: ~120 kg
l Dimensiones: L0.9m × W0.7m × H0.6m
l Color: Gris claro o especificado por el cliente
5. Medio ambiente:
l Temperatura: 0–45℃
l HR: 30%–75% HR , asegúrese de que el lugar esté seco, ventilado y libre de ácidos y álcalis.
