Máquina formadora de bolsas de batería de 8 canales, 5 V, 6 A, prensa caliente

I. Descripción general del equipo

1. Introducción a la función (principio). Este equipo se utiliza principalmente para la formación de celdas de baterías de polímero en  condiciones de alta temperatura y presión  . Permite la  formación de una película SEI más densa , facilita  una activación de capacidad más completa y mejora  la consistencia de la capacidad . El sistema admite  carga de alta corriente , lo que acorta el tiempo de formación y el ciclo de producción de la batería. El sistema consta de  un gabinete de formación de 16 canales  y  un dispositivo . El dispositivo está dispuesto en paralelo y consta de  9 capas de placas de calentamiento y prensado,  y  16 canales de 5 V 6 A , totalmente integrados con el gabinete.

2. Funciones principales

El equipo está compuesto de seis sistemas principales: control de temperatura, alarma de sobretemperatura/subtemperatura, alarma de sobretensión/subtensión, control de presión, sistema de gabinete de formación y mecanismo de fijación.

Cuenta con: control de temperatura independiente para cada capa de la placa, control de presión, funciones de carga/descarga, protección contra sobrecarga/descarga, contacto confiable entre las pestañas de la batería y los puntos de contacto, conectividad de datos, almacenamiento de datos una vez finalizado el proceso, clasificación de voltaje después de la carga, clasificación de capacidad después de la descarga y sistema de alarma de humo.

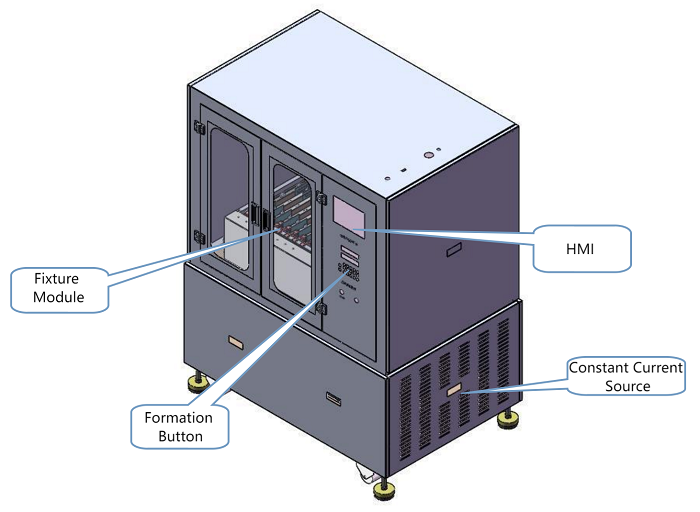

3. Estructura del equipo

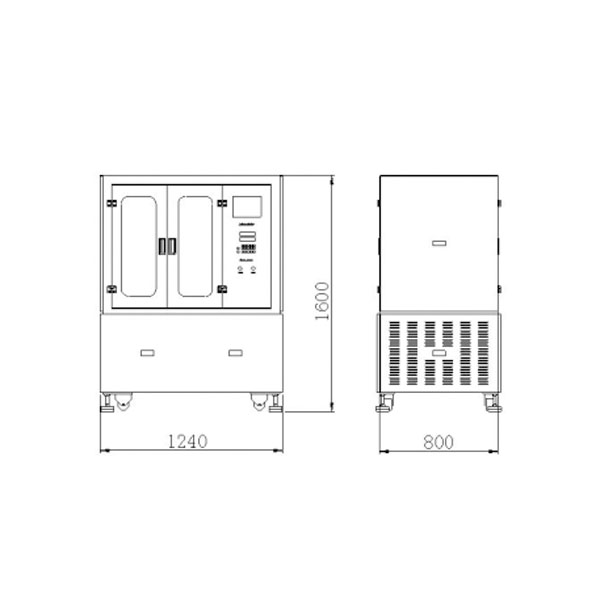

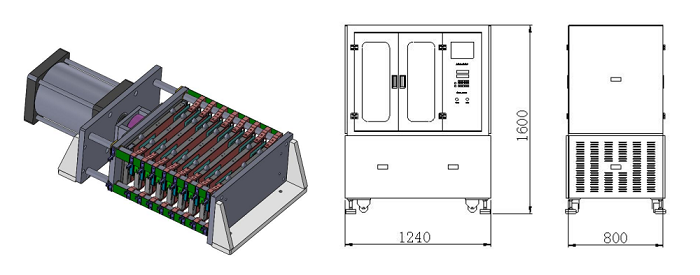

4. Estructura del dispositivo y dimensiones generales  (para referencia)

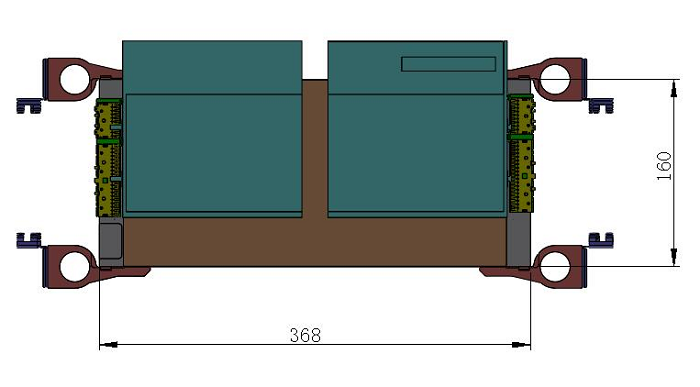

5. Colocación de la batería

6.  Proceso de operación: Abra la puerta del gabinete → Coloque la batería → Cierre la puerta del gabinete → Configure los parámetros → Abrazaderas del dispositivo → Inicie el calentamiento → Inicie la formación → La formación se completa → El dispositivo se libera → Abra la puerta del gabinete → Retire la batería

7. Características del equipo

1.  Compatible con  celdas de 3 a 12 mm de espesor , sin necesidad de ajustar el dispositivo ni reemplazar bloques de pestañas.

2.  Utiliza  contactos de aleación de níquel tipo resorte , placas de contacto fácilmente enchufables,  resistentes a la corrosión electrolítica , fáciles de limpiar.

II. Parámetros técnicos

1. Parámetros básicos

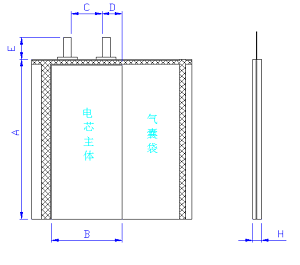

2. Parámetros del producto aplicables

III. Funciones principales del software

1.  Modos:  Carga a corriente constante ,  carga a corriente/voltaje constante ,  descarga a corriente constante ,  reposo y  ciclo . Condiciones de corte:  voltaje ,  tiempo ,  corriente final ,  capacidad final .

2.  La ejecución del paso se reanuda en caso de  pérdida de energía ,  pausa manual ,  cierre de software ,  error de comunicación o  parada anormal .

3.  Todas las curvas de paso y los datos de prueba se guardan por batería; datos históricos y en tiempo real visibles por canal; admite  exportación a Excel  (individual/por lotes) y  exportación automática  una vez finalizada la prueba.

4.  Múltiples interfaces de usuario de inspección:   vistas gráficas ,  resumidas ,  clasificadas y  de datos anormales .

5.  Admite protección por paso para  voltaje ,  corriente ,  temperatura ,  presión , con  notificaciones de alarma .

6.  Requisitos mínimos de PC:  CPU PII/300 ,  ≥2 GB de RAM ,  ≥250 GB de HDD , pantalla EGA/VGA, teclado y mouse,  Windows 7+ ,  1 puerto USB ,  1 puerto Ethernet .

7.  Software de operación incluido;  PC suministrada por el usuario .

8.  Funciones de protección:

(1) Sobretensión, subtensión, sobrecorriente, subcorriente, sobrecapacidad

(2) Valores de protección de voltaje/corriente configurables, alertas y registros

(3) Luces de alarma de temperatura/presión fuera de rango

(4) Botón de parada de emergencia: el dispositivo permanece cerrado y se apaga.

(5) El detector de humo activa la alarma sonora al detectar algo

9.  Luces indicadoras de tres colores:

Amarillo:  En espera  (el dispositivo no está presionado)

Verde:  En funcionamiento  (carga en curso)

Rojo:  Falla  (por ejemplo, temperatura/voltaje excesivo o bajo, humo, error de comunicación)

IV. Requisitos de instalación

1.  Fuente de alimentación:  CA 380 V , 50 Hz, trifásica, 5 cables, fluctuación de voltaje ±10 %

2.  Consumo máximo de energía:  2KW

3.  Aire comprimido:  0,3–0,75 MPa , fluctuación ±1 % (limpio, seco, sin aceite)

4.  Dimensiones y peso:

Peso:  ~0,8T

Tamaño:  L1.2m × W0.82m × H1.6m

Color: Gris claro o según cliente

5.  Medio ambiente:

Temperatura:  0–45℃

Humedad:  30%–75% HR , seco, ventilado, libre de ácidos y álcalis

Tierra:  Conexión a tierra de protección

V. Accesorios estándar (por unidad)

VI. Componentes clave
