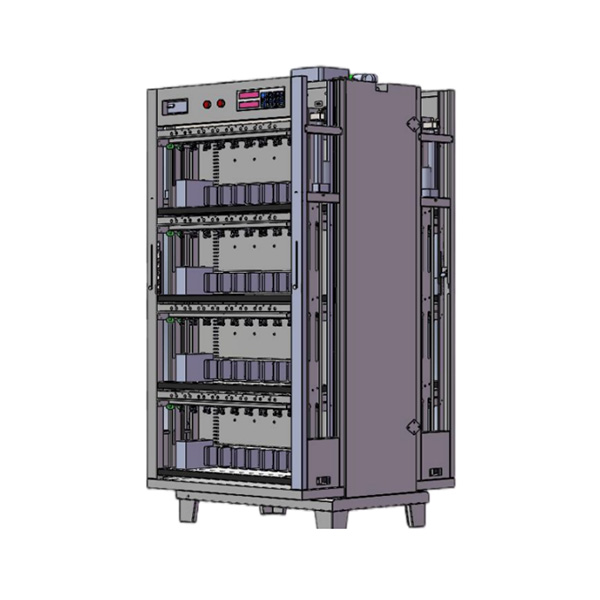

Máquina de prueba de baterías prismáticas de 8/16/32/64 canales, máquina de clasificación de celdas

1. Características del sistema:

Independencia de punto único, cada batería tiene una fuente de corriente constante y voltaje constante independiente, que es estable sin impacto.

La precisión del equipo es del 0,05% y la estabilidad es alta.

El software tiene funciones potentes y una interfaz hombre-máquina amigable.

Interfaz de prueba de cuatro cables para garantizar una alta precisión de medición.

Concepto de diseño modular, fácil de mantener.

La estructura del equipo se compone principalmente de las siguientes partes:

1、Placa de CPU independiente y placa de teclado de soporte, operación independiente de doble cara delantera y trasera, y todo el gabinete envía control de manera uniforme;

Módulo de control de voltaje constante y corriente constante de 2,4 canales;

3、Módulo inversor CA/CC bidireccional.

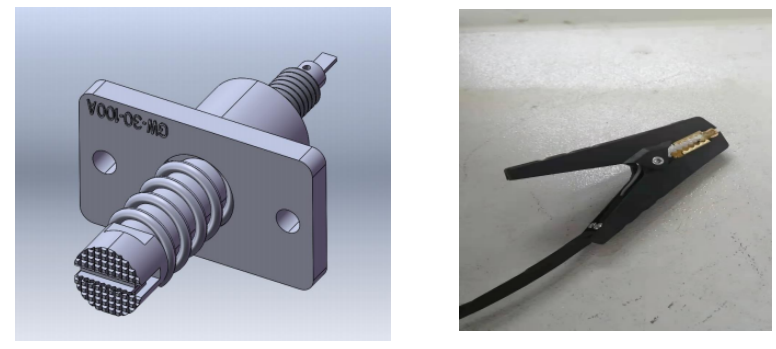

4. Abrazadera de cabeza plana, desbloqueo automático eléctrico. Compatible con pinza de cocodrilo.

2. Composición del sistema:

1. Batería de litio en equipo de compartición de capacidad.

2. Computadora con interfaz USB (proporcionada por el cliente).

3、Convertidor de interfaz USB a 485 y línea de comunicación.

4、Sistema de escaneo de batería

5、Software.

3.  Principio del sistema :

El equipo está conectado y controlado por computadora, enviando instrucciones y recopilando datos; el teclado puede operar manualmente el equipo y mostrar parámetros y estado; bajo el comando de la CPU, la placa de corriente constante tiene la función de corriente constante y voltaje constante; cuando la batería está cargada, la fuente de alimentación bidireccional convierte la CA en 12 V CC, y el control y la detección de carga de la batería se realizan a través de la placa de corriente constante; cuando la batería se descarga, el proceso es opuesto a la carga. Primero, el voltaje de la batería se aumenta a 12 V a través de la placa de corriente constante, y luego la CC se transforma en CA a través de la fuente de alimentación bidireccional, que se alimenta directamente a la red de distribución de CA de la fábrica, para realizar la retroalimentación de energía de la energía eléctrica de descarga de la batería.

Efecto de ahorro de energía notable: según la medición real, el consumo de energía del equipo durante la carga es más de un 40% menor que el de los equipos tradicionales, la tasa de ahorro de energía integral es más del 60% y el consumo de energía es más del 60%, lo que ahorra muchos costos para los fabricantes de baterías.

4. Principales parámetros técnicos:

Estructura del equipo
Número de canales del dispositivo	Toda la máquina tiene  64  canales en total.
Dimensiones generales	10 0 8 mm de ancho ×  900 mm de largo ×  1840 mm de alto
Color del chasis	Gris negro estándar  ( personalizable )
Formulario de fijación	Abrazadera de cabeza plana  . Compatible con pinza de cocodrilo .
Espaciado de accesorios .	8 1 mm
Especificación de la batería de soporte S	Puede admitir una variedad de modelos de batería: Batte r y Longitud compatible :  90-220 mm ,  grosor : 20-70 mm ,  Altura : 80-220 mm ,  terminal de batería : 60-130 mm ;  distancia entre fijaciones: 81 mm . y pinza de cocodrilo.
Modo de control de canal	Cada batería cuenta con una fuente independiente de corriente y voltaje constantes ,  estable y sin impactos .  Permite iniciar ,  detener ,  pausar ,  continuar y realizar funciones de protección.
	Cada canal tiene un circuito de control de hardware de voltaje constante y corriente constante independiente.
	Ajuste fino y calibración de la precisión de la corriente de carga y corriente de descarga de cada canal.
Fuente de alimentación en funcionamiento	Trifásico , cinco cables, CA 380 V , 10 %, 50 Hz
Factor de potencia	≥ 0,99
Tasa de distorsión de corriente alterna	≤2 %
Eficiencia de carga del       toda la máquina	≥7 5%
Eficiencia de conversión del alimentador	≥7 0%
Consumo de energía en funcionamiento	≤12 kW
Tasa de fallas del equipo	< 1%
ambiente de trabajo	Temperatura - 10 ~ 40,  humedad relativa  80%
Consumo de energía en funcionamiento	Entrada y escape naturales
Parámetros del canal
Rango de medición de voltaje	CC 0~5 V
Rango de voltaje de la batería	Carga CC 0  ~ 4,5 V  ;  Descarga CC 4,5 ~ 2 V
Rango de voltaje constante	CC  2~4,5 V
Precisión del voltaje	Suelo  (0,05 % de lectura + 0,05 % de plenitud), resolución  1 mV
Estabilidad de voltaje	≤ (±1 mV )
Rango actual	Carga CC  5 0 mA ~ 30 A: descarga CC 50 mA ~ 30 A
Precisión actual	Suelo  (0,05 % de lectura + 0,05 % de llenado), resolución  1 mA
Estabilidad actual	≤ (±1 mA )
Función del software
modo de control	Equipo de control por computadora ,   gabinete completo       control , con sistema de escaneo
Modo de comunicación	Comunicación del puerto serie 4 85   ( velocidad en baudios  57600)
Configuración del proceso	Se pueden configurar hasta  32  pasos y  256  ciclos
Modo de carga	Corriente constante y voltaje constante
