Línea de producción de módulos de baterías cilíndricas/prismáticas con soldador de cuña de alambre automático

I、Descripción del producto:

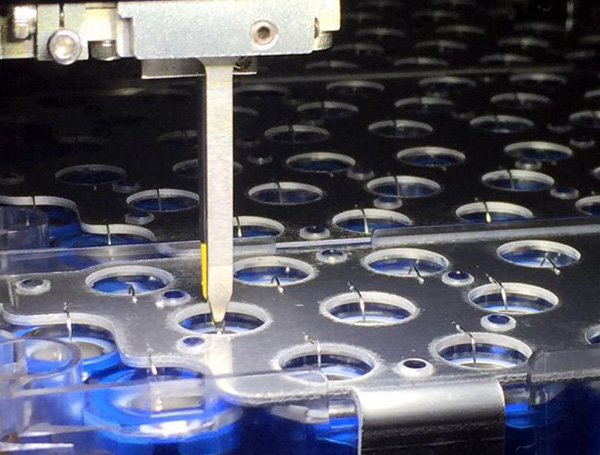

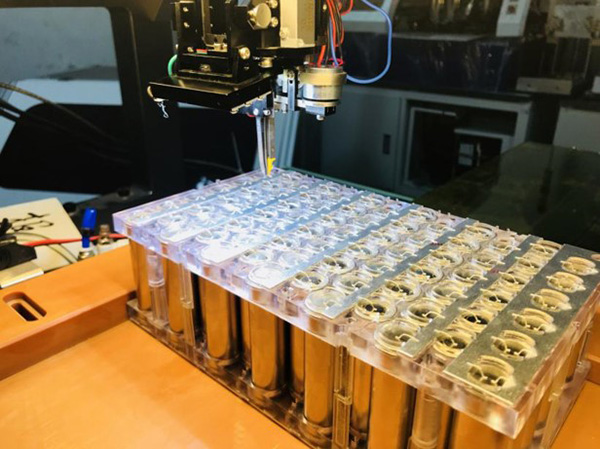

Tras completar el ensamblaje del módulo de batería, este se carga mediante el sistema de alimentación automático del equipo de soldadura ultrasónica y la máquina de unión por hilo de aluminio, y se transfiere al área de soldadura ultrasónica. El sistema de cabezal de soldadura realiza la soldadura ultrasónica según los parámetros y posiciones establecidos. Una vez finalizada la soldadura ultrasónica, el módulo de batería se transfiere a la posición designada mediante el sistema de alimentación automático, y el operador del equipo retira el módulo soldado y lo envía al siguiente proceso de producción.



II. Características:

1. El proceso de conexión del cable, la unión del cable de aluminio puede actuar directamente como un fusible y se fusionará automáticamente en caso de un cortocircuito para garantizar la seguridad del paquete de baterías.

2. El cable de aluminio puede cumplir con los requisitos de tensión y los requisitos de prueba de tracción del paquete de baterías en la conexión.

3. El uso de unión con alambre de aluminio puede lograr una soldadura repetida, mejorando en gran medida la capacidad de mantenimiento y la tasa de recuperación.

4. Al soldar con alambre o tira de aluminio, la temperatura de la zona de soldadura no aumenta. Otros métodos de soldadura tradicionales requieren calentamiento para fundir el metal.

5. La soldadura por hilo de aluminio es un proceso limpio. No deja residuos de fundente ni escoria de metal fundido, lo que evita problemas de fiabilidad.

6. La  máquina de inspección de calidad de soldadura de paquetes de baterías puede detectar con precisión y rapidez si hay un problema con la conexión entre la batería y la barra colectora.

7. Es fácil detectar si ocurren defectos de soldadura durante la soldadura con alambre de aluminio y es más fácil reparar las posiciones defectuosas sin dañar la soldadura.



3、Ámbito de aplicación:

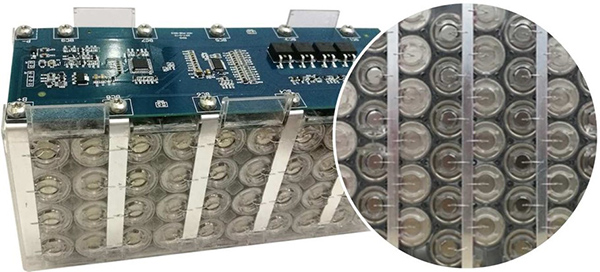

La soldadora de cuñas de alambre completamente automática es adecuada para la producción de paquetes de baterías de iones de litio para la conexión de cables entre la celda de la batería y la barra colectora, y para la conexión de muestreo del estado de la celda de la batería.

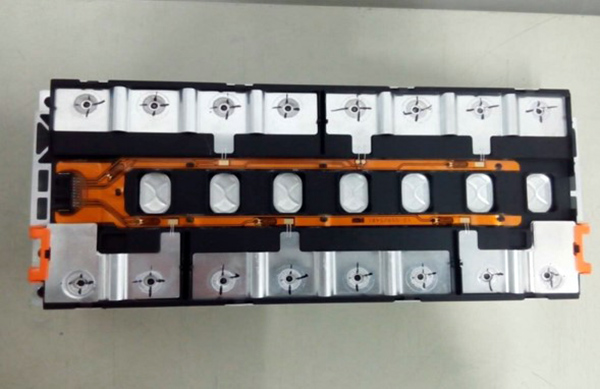

Tiene aplicaciones en paquetes de baterías cilíndricos, paquetes de baterías prismáticos y paquetes de baterías tipo bolsa.



 IV、Especificación:

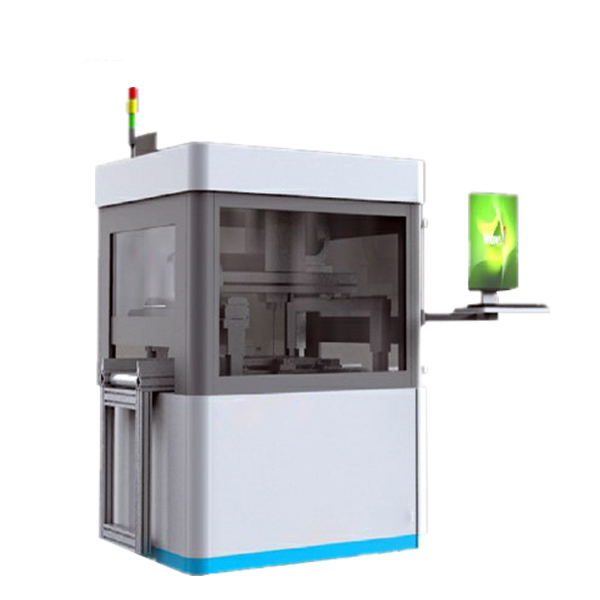

Nombre del producto	Soldadora de cuña de alambre completamente automática
Modelo de producto	TMAX -UW-3000XK
Voltaje de entrada	220 V, 50/60 Hz
Fuerza	3000 vatios
Fuente de gas de entrada	0,5 MPa
Recorrido del eje X	400MM (personalizable)
Recorrido del eje Y	800MM (personalizable)
Recorrido del eje Z	60 mm (personalizable)
Eje rotatorio	± 220 ° (Resolución: 0,08°)
Transductor	60 KHz (personalizable)
Cabezal de soldadura de alambre pesado	Cortador frontal estándar giratorio
Presión de soldadura	50~1500 gramos
Altura máxima del arco	40 milímetros
Sistema de alimentación de alambre	Alimentador de alambre controlado por motor con codificador óptico
Detección de longitud mínima de alimentación de cable	Alimentación de alambre de 2 mm
Diámetro del alambre de aluminio	125~ 500 μm
Tamaño de la bobina de alambre de aluminio	Diámetro exterior: 50~120 mm
	Diámetro interior: 10~11 mm
	Ancho: 22~45 mm
Mostrar	Pantalla a color de 17 pulgadas
Sistema visual	Sistema de reconocimiento de imágenes
Método de comunicación	Comunicación IO, comunicación del puerto de red
Tamaño (largo x ancho x alto)	1300*1300*1650 mm
Peso neto	500 kilos
