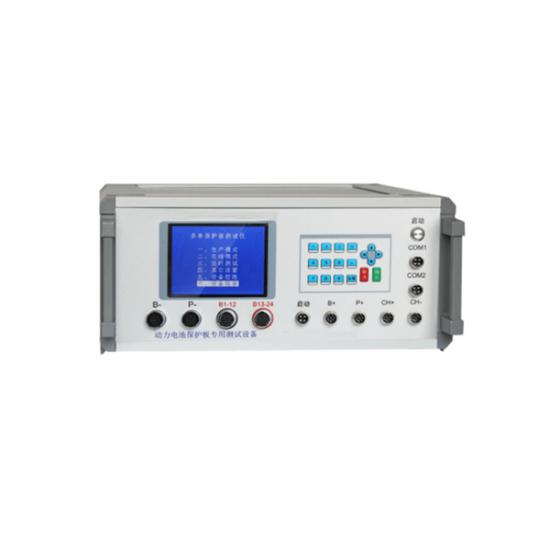

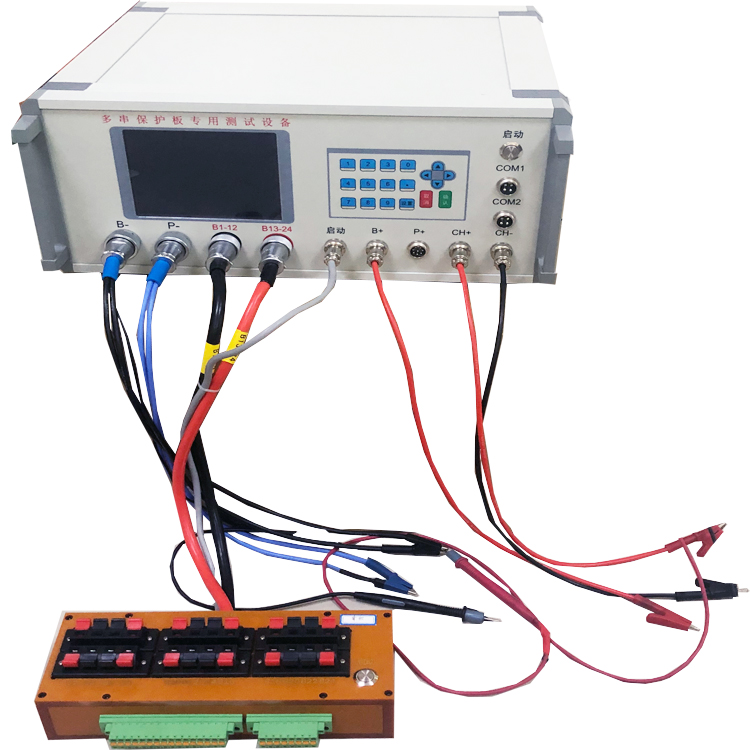

Máquina de prueba de placa de protección de batería de 150 A, serie 1-24/32, dispositivo de prueba BMS

Característica:

Se utiliza principalmente para detectar si los indicadores funcionales de la placa de protección de la batería se encuentran dentro del rango de parámetros, con el fin de proporcionar un conjunto de estándares de detección para el personal. Se utiliza principalmente para probar la placa de protección de la batería de los fabricantes de placas de protección y baterías.

Función:

El sistema de prueba de la placa de protección se divide en dos tipos: prueba rápida y prueba precisa.

Prueba precisa: puede detectar con precisión los valores precisos de varios parámetros funcionales de la placa de protección de la batería de energía (el error es de 5 mv), lo que es conveniente para la depuración y el desarrollo de la muestra, y proporciona un conjunto de estándares para la detección rápida para el personal de I + D.

Prueba rápida: Según los parámetros de diseño de la placa de protección, se establecen los parámetros de prueba para realizar la prueba rápida, lo cual facilita a los fabricantes de placas de protección y baterías de potencia la realización de pruebas rápidas a gran escala y su envío. Asimismo, es adecuada para la prueba de placas de protección en diversos sistemas de hardware y algunos sistemas de software.

Actuación:

Elementos de prueba de rutina:

Prueba de resistencia interna, prueba de sobrecarga y sobredescarga, recuperación de sobrecarga, prueba de recuperación de sobredescarga, prueba de sobrecorriente (sobrecorriente de carga y descarga), voltaje de protección contra sobrecarga, voltaje de recuperación de sobrecarga, voltaje de protección contra sobredescarga, voltaje de recuperación de sobredescarga, protección contra sobrecorriente, etc.

Elementos de prueba especiales:

Prueba de protección contra cortocircuitos (se refiere al nivel de microsegundos de la prueba de protección contra cortocircuitos real).

Prueba de autoconsumo de una sola sección (se refiere al autoconsumo real y exacto de cada sección).

Corriente de ecualización y voltaje de ecualización (puede captar con precisión la corriente de ecualización y el voltaje de apertura de ecualización).

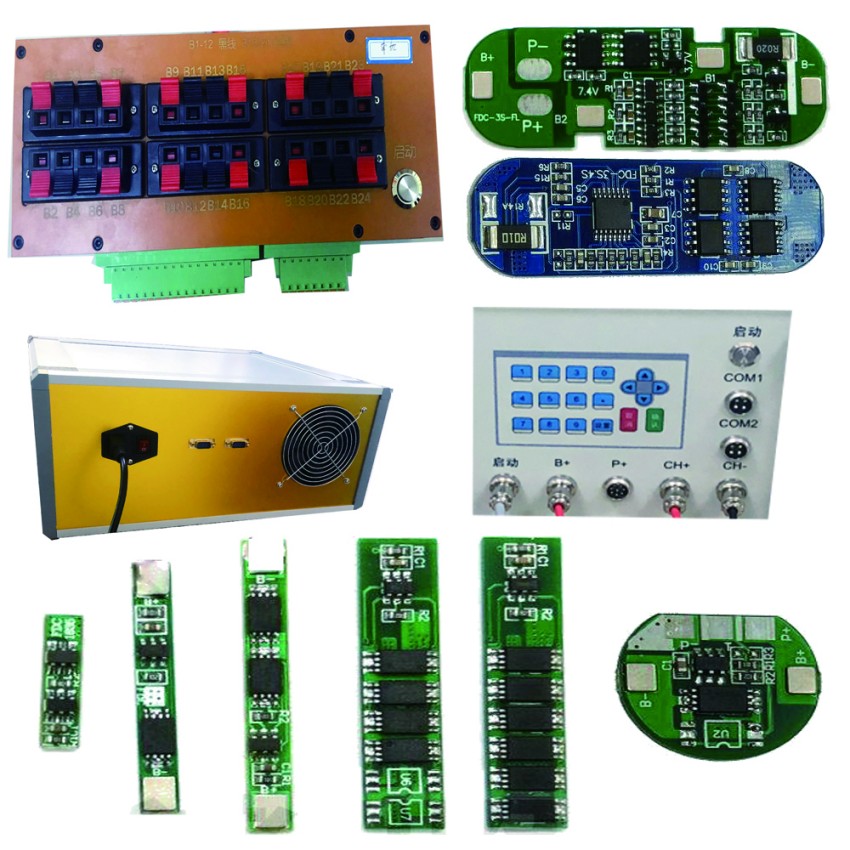

Tipos de placas de protección que respaldan las pruebas:

LiFePO4, LiCoO3, LiMn2O4

Especificación:

Módulo de alta corriente: el nivel de corriente es de 150 A y la precisión de corriente es de 0,1 A.

Módulo de voltaje: rango de voltaje 0,5-5 V, salida programable 0,5-5 V, precisión de voltaje 5 MV.

Módulo de cortocircuito: supercondensador, simula completamente el voltaje de la batería del paquete, placa de protección contra cortocircuitos al instante, captura con precisión el tiempo y la corriente del cortocircuito.

NO.	Elementos	Rango de medición	Exactitud
1	Número de cadenas de prueba	1-32
2	Tensión de referencia	LiCoO3(3,8 V)   LiFePO4 (3,0 V)
3	Voltaje de protección contra sobrecarga	0,5-5 V	±5 mV
4	Tensión de protección contra sobredescarga	0,5-5 V	±5 mV
5	Voltaje de recuperación de sobrecarga  (auto recuperación)	0,5-5 V	±5 mV
6	Voltaje de recuperación por sobredescarga  (auto recuperación)	0,5-5 V	±5 mV
7	Corriente de protección contra sobrecarga	1-40A	±0,1 A
8	Corriente de protección contra sobredescarga	1-150A	±0,1 A
9	Tensión de apertura equilibrada	0,5-5 V	±5 mV
10	Corriente en tiempo real equilibrada	0-1000 mA	±1 mA
11	Retardo de protección contra sobrecorriente	0-15S	±1 ms
12	Retardo de protección contra sobrecarga	0-20S	±1 ms
13	Retardo de protección contra sobredescarga	0-20S	±1 ms
14	Autoconsumo de una sola sección	0-500 uA	±1 uA
15	Resistencia interna del bucle	0-500 mΩ	±1 mΩ
16	Protección contra cortocircuitos  (más de 6 cuerdas)	0-9999us	±1 uS
Ámbito de aplicación: Todas las placas de protección de esquemas de hardware y algunas placas de software del mercado (es necesario comunicar elementos de prueba especiales)
