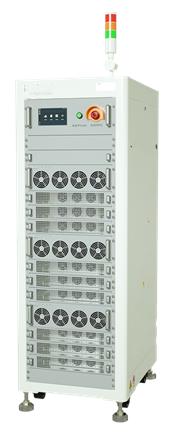

Máquina de prueba de baterías de litio de 100 V y 100 A, máquina prismática de envejecimiento de baterías, comprobador de capacidad de baterías

Introducción:

*Simulación de batería de potencia, prueba de tasa C.

*Prueba de ciclo de vida.

*Prueba de potencia, prueba de capacidad, prueba de densidad de energía.

*Distribución virtual de potencia de la batería: ajuste de curva de carga/descarga, prueba y evaluación de consistencia de la batería.

*Prueba de carga/descarga de alta velocidad.

*Batería de alimentación, prueba del módulo de batería de almacenamiento de energía en serie: voltaje de celda única, monitoreo de temperatura de celda única (equipo de alto voltaje).



Características (algunas características requieren personalización):

*Plataforma de prueba de carga/descarga de alto rendimiento desarrollada para módulos (o paquetes) de baterías de alta potencia.

*Adopción de un diseño de módulo de alta frecuencia de nivel dual CA/CC , CC/CC, combinado con deriva de baja temperatura, chip de conversión analógico a digital (ADC) de 24 bits multicanal de alto rendimiento para lograr una mayor precisión de estabilización.

*Sistema de densidad de potencia de alto nivel con integración multicanal y capaz de recuperar energía.

Operación HMI, calibración inteligente.

*Adaptación múltiple para BMS, admite puertos de carga y descarga iguales o diferentes, solución relé/MOSBMS, expansión de comunicación CAN y RS485 independiente y configuración DBC.

*Control remoto disponible para computadora host a través de Ethernet, canales paralelos, pulso y simulación de conducción disponibles.

*Diseño de interfaz de integración hombre-computadora, sistema minimizado para una operación fácil de entender, configuración personalizada disponible, recordatorio automático para calibración trimestral.

Especificaciones del BTS-6000
1、Model
1. Código de material	BTS-6006n-100V100A-H
2、Información de canales
1.  Cantidad de canales	Cantidad de canales en una unidad	6
2.  Canal principal	Función del canal	Control de lazo cerrado dual con  fuente de corriente constante y fuente de voltaje constante
	Modo de control de canal	Control independiente
	Conexión de canales en paralelo	Admite un máximo de 4 canales en modo  paralelo  . Las pruebas de pulso y  SIM  se deshabilitarán en el modo paralelo.
3. Parámetros del lado de la red eléctrica
1 . Potencia de entrada		CA 380 V ± 15 % 50/60 ± 5 Hz
2. Factor de potencia		≥99% ( carga completa )
3. Distorsión armónica total (THDi)		≤5% ( carga completa )
4. Resistencia de entrada		≥1 MΩ
5. Potencia de entrada		70,6 kW
6. Corriente de entrada		107,3 A/sencillo
7. Eficiencia general del sistema (máx.)		90%
8. Ruido		≤ 65 dB
9. Muestreo de voltaje y corriente		Conexión de cuatro cables (mismo puerto para carga y descarga)
10. Tipo de módulo de control de potencia		MOSFET
11. Método de cableado de la alimentación de entrada		Sistema trifásico de cinco cables
12. Protección de entrada de energía		Anti-sobretensión, anti- silos , anti sobre o subfrecuencia, anti sobre o subtensión, anti ausencia de fase, etc.
4、Funciones y rendimientos
1.  Voltaje	Rango de salida	Carga: 0 V ～100 V
		Descarga: 3 V ～100 V
	Voltaje mínimo de descarga	3 V
	Exactitud	± 0,02 % de FS
	Resolución	24 bits
2.  Actual	Rango de salida	0,5 A ～100 A
	Precisión ( rango independiente )	± 0,05 % de FS
	Corriente de corte de CV	100 mA
	Resolución	24 bits
3.  Poder	Potencia de salida de un solo canal	10 kW
	Potencia de salida de toda la máquina	60 kW
4.  Tiempo	Tiempo de respuesta actual	≤ 3 ms
	Tiempo de conversión actual	≤ 6 ms
	Tiempo mínimo de paso	0,1 s
5.  Modos de carga/descarga	Modos de carga/descarga	CCC ,  CVC ,  CC-CVC ,  CP C
		CCD ,  CVD ,  CPD ,  CRD
	condición de corte	Voltaje ,  Corriente ,  Δ Tiempo,  Capacidad ,  -ΔV
6.  Simulación	Cargar	Corriente ,  potencia
	Descargar	Corriente ,  potencia
	Cambiar	Admite conmutación continua entre carga y descarga.
	condición de corte	Tiempo ,  línea de pasos
	Líneas de archivo de pasos	1.000.000
7.  Modo pulso	Cargar	Corriente, potencia
	Descargar	Corriente ,  potencia
	Pulso mínimo	100 ms
	Recuento de pulsos	Hasta 32
	Interruptor de carga y descarga	apoyado
	condición de corte	Voltaje,  Δ Tiempo
8.  DCIR		DCIR por  cálculo
9.  Protección segura	Protección de software	Apagar la  protección de datos
		Función de modo  sin conexión
		Se pueden configurar condiciones de protección de seguridad, que incluyen : límite inferior de voltaje, límite superior de voltaje, límite inferior de corriente, límite superior de corriente, tiempo de retardo , etc.
	Protección de hardware	Conexión anti-reversa, sobretensión, sobrecorriente, sobretemperatura, etc.
5、Gestión y análisis de datos
1.  Método de ajuste de pasos		Edición de formularios
2.  Informe de datos	Condiciones de grabación	Intervalo de tiempo mínimo :  10 ms (conectado con el canal AUX: 100 ms )
		Intervalo de voltaje mínimo: 0,2 V
		Intervalo de corriente mínimo: 0,2 A
	Frecuencia de grabación	100 Hz (conectado con el canal AUX: 10 Hz)
3.  Base de datos		Base de datos MySQL
4.  Salida de datos		Excel ,  texto
5.  Tipo de curva		Plantillas disponibles, personalización admitida
6.  Escaneo de códigos de barras		Admite la función de escaneo de código de barras
		Gestión y trazabilidad de datos históricos
6、Comunicación
1.  Comunicación con el ordenador anfitrión		Protocolo TCP/IP
2.  Puerto de comunicación		Ethernet
3.  Velocidad de comunicación en baudios de  los probadores		1 millón
4.  Velocidad en baudios de comunicación del ordenador host		10M ~ 100M un adaptativo
5.  Configuración de la comunicación		Configurar una  LAN ( red de área local )  a través de conmutadores y enrutadores
6.  Expansión de la comunicación ( opcional )		Admite  comunicación CAN, RS485 y   comunicación BMS ,  con   función de configuración DBC
7、Requisitos ambientales, dimensiones y peso
1.  Temperatura ambiente de funcionamiento		-10℃ ~ 40℃ ( Cuando la temperatura es de  25 ± 10℃ , el error de precisión causado por el cambio de temperatura es inferior al  0,005 % de FS por grado)
2.  Temperatura del entorno de almacenamiento		-20℃ ~ 50℃
3.  Humedad del entorno de operación		≤70 % HR ( sin condensación de humedad )
4.  Humedad del entorno de almacenamiento		≤80 % HR ( sin condensación de humedad )
5.  Dimensiones  (ancho x profundidad x alto)		600*800*1800(mm)
6.  Peso		alrededor de 275,2 kg
