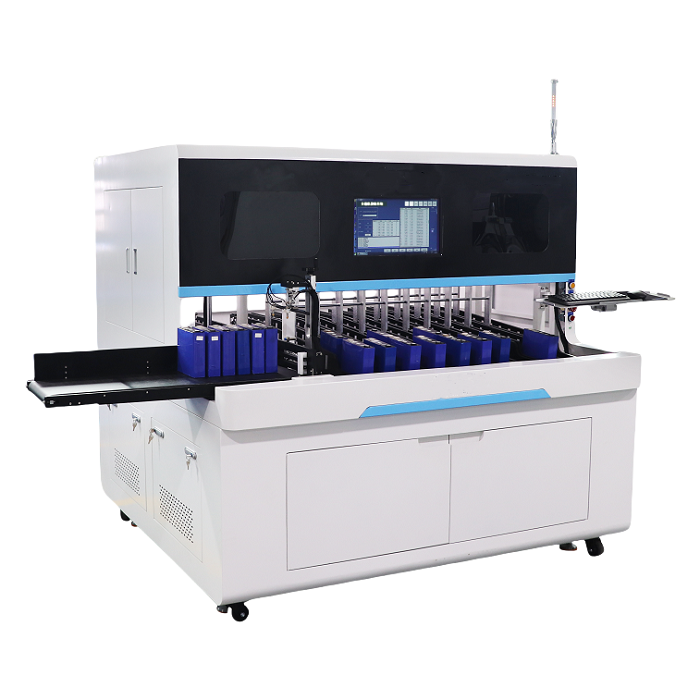

Clasificadora automática de 10 canales para pruebas de resistencia interna de celdas prismáticas y tensión abierta
Ⅰ 、 Introducción del equipo 1 、Descripción general de las funciones :
La clasificadora prismática de celdas TMAX- YLD-FX112 de 10 canales es un equipo de clasificación automática ideal para baterías de carcasa cuadrada. El dispositivo prueba la tensión de resistencia interna de las celdas de la batería de carcasa cuadrada mediante un comprobador de tensión de resistencia interna y verifica los parámetros de cada celda según la configuración del software superior. Según los resultados, las baterías de diferentes niveles se mueven a diferentes canales para lograr la clasificación automática de los productos de batería (el dispositivo cuenta con una función de almacenamiento de datos de escaneo). El equipo consta de un mecanismo de alimentación, un mecanismo de prueba, un mecanismo de escaneo, un mecanismo de clasificación automática, etc. Según los requisitos del usuario, el software superior está diseñado y desarrollado para clasificar y recolectar automáticamente las celdas de la batería en sus receptores correspondientes según la información del grupo. El funcionamiento es sencillo, la clasificación es precisa y la eficiencia es alta.
2. Descripción general de los pasos del trabajo :
La clasificadora cuadrada de diez niveles consta de un mecanismo de alimentación, un mecanismo de prueba, un mecanismo de escaneo, un mecanismo automático de clasificación y recepción, etc. En primer lugar, la batería completa se coloca manualmente en la línea de ensamblaje de alimentación, que las envía una a una al área de prueba para la verificación de datos. A continuación, las baterías se escanean y se vinculan al código QR en el área de escaneo, y los datos de prueba se vinculan al código QR. Una vez finalizado el escaneo, la clasificadora utiliza un brazo mecánico para introducir celdas de diferentes voltajes en la línea de ensamblaje de clasificación y fluirlas al contenedor de recepción del nivel correspondiente. Este ciclo de trabajo continúa.

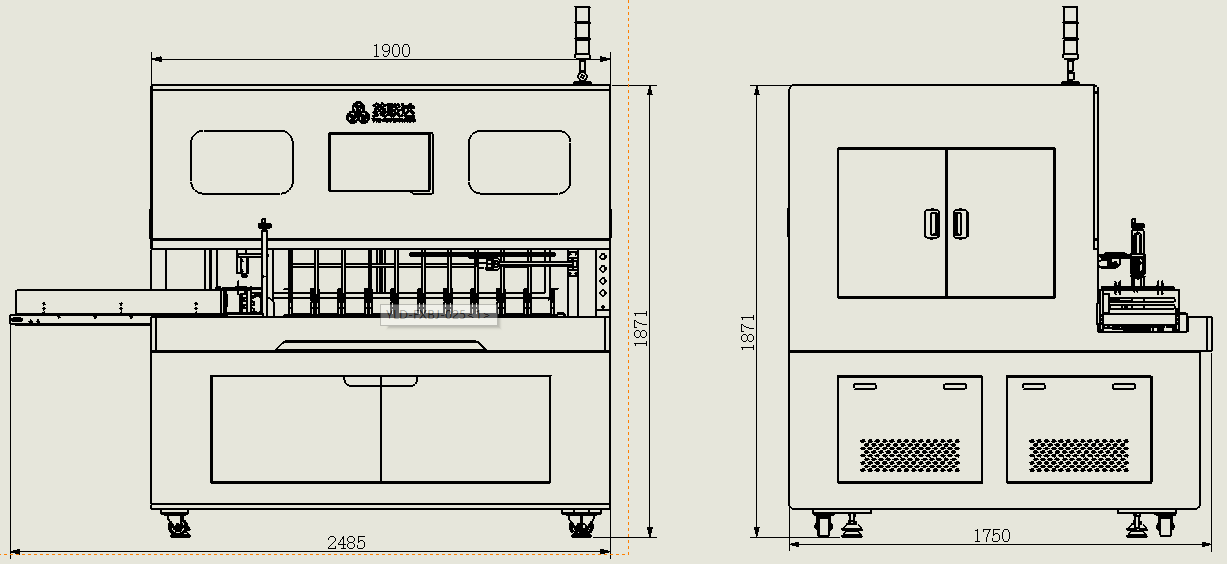

3 、Dimensiones y especificaciones del equipo :

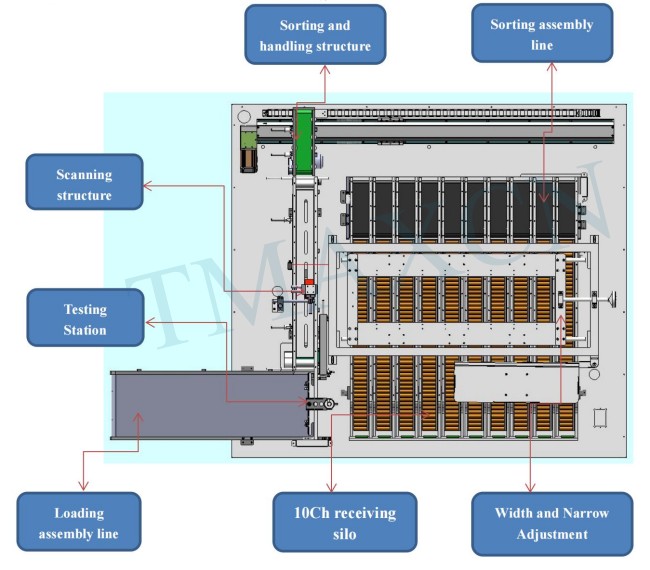

4. Diagrama de disposición de la estructura del equipo :
II . Parámetros del equipo :
SN | Especificación |
1 | Peso | alrededor de 600kg |
2 | Dimensiones del equipo | Largo x Ancho x Alto : 2485mm x1,75mm x18,71mm |
3 | Fuente de alimentación | CA 220 V 50 Hz |
4 | Fuerza | 1,2 kW |
5 | Requisitos del entorno de trabajo | Temperatura: 0℃-50℃ , sin contaminación ni fuerte interferencia electromagnética. |
6 | Requisitos de la fuente de gas | 0,5 ~ 1,0 Mpa , fuente de gas de fábrica , 0,5-0,7 Mpa , aire comprimido |
Parámetros técnicos del sistema de equipamiento |
1 | Canal de clasificación | 10 |
2 | Precisión de detección de resistencia interna | Rango: 0-60 mΩ ; Precisión : ±0,5 % de la lectura ; relación de resolución:0,1 mΩ |
3 | Precisión de la medición de voltaje | Rango: 0-60V ; Precisión : ±0,015 % de lectura ; relación de resolución : 0,1 mV |
4 | Tasa de fallas de los equipos NG | ≤2% （Mal funcionamiento causado únicamente por el equipo ） |
5 | Probabilidad de daño del producto | ≤0,1% |
6 | Velocidad de la capacidad de producción de equipos | 10-15 ppm |
7 | Adecuado para modelos de batería. | Célula prismática |
3. Marca de configuración de los componentes principales del equipo :
Parte constituyente | Nombre del accesorio | Marca |
Parte mecánica | Tornillo y riel guía | HIWIN /TBI |
| Cojinetes y asientos de apoyo | NSK |
| Mecanizado y chapa | Tmáx. |
Parte eléctrica | Computadora industrial y placa | Yan Hong , Leisai |
| Mostrar | Lenovo, Dell |
| Servo | Hechuan y Xinjie |
| Fuente | Taiwán Mingwei |
| Inductor | Yadeke, Omron |
| Interruptor de control | Pista C |
| Botón | Cero |
| escáner de código QR | Keinz, Cognex |
| Ensayador | HIOKI |
Sistema neumático | Componentes neumáticos | AirTAC |
