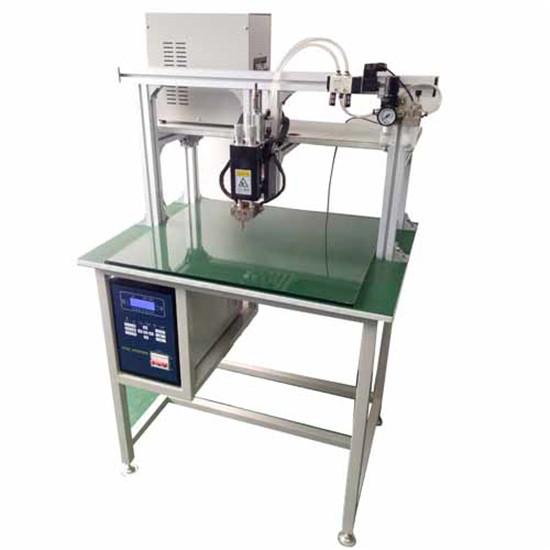

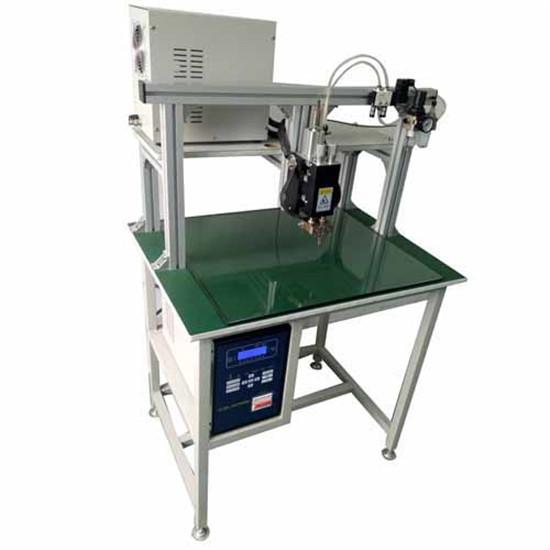

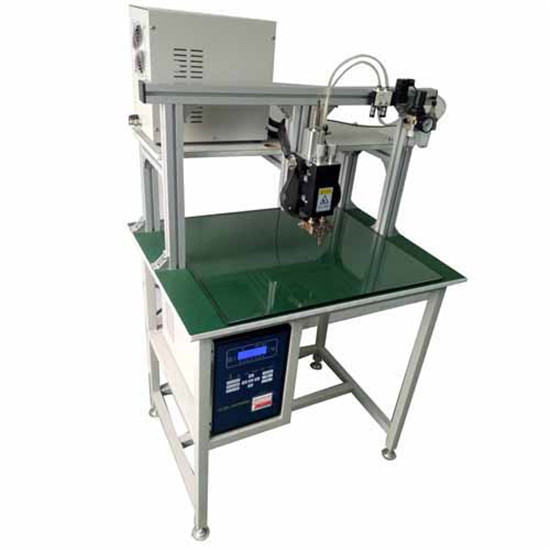

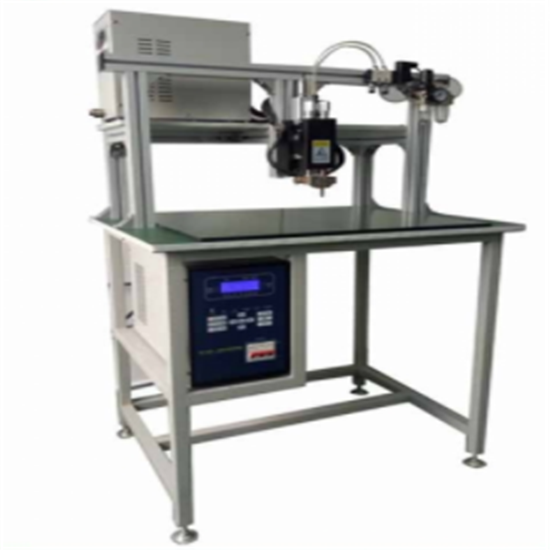

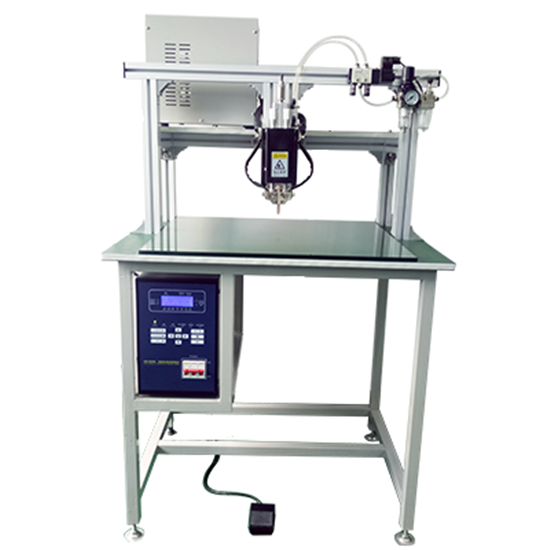

Soldadora por puntos de CC con inversor neumático manual de 5000 A/8000 A para baterías de vehículos eléctricos

CARACTERÍSTICA

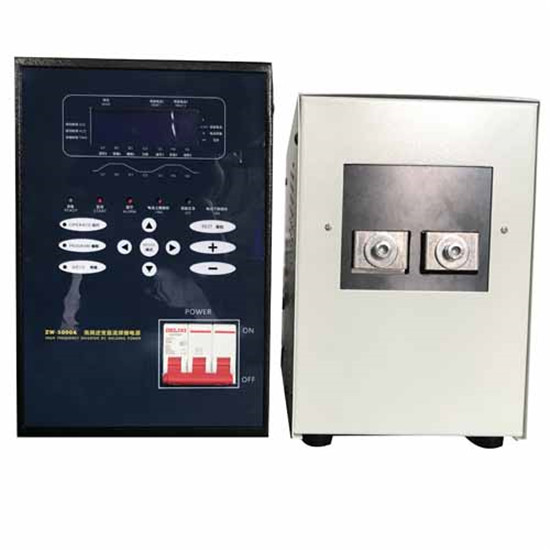

El equipo incluye un inversor, un controlador de soldadura y un transformador de frecuencia intermedia. Adopta un diseño modular, utiliza componentes importados y está equipado con el avanzado controlador microcomputador de la compañía. Además, funciona con dos conjuntos de circuitos de conversión analógico-digital para modificar la tensión de alimentación. Los cambios de temperatura se controlan automáticamente para mantener una salida estable.

La soldadora por puntos se usa ampliamente y el transformador de soldadura tiene un volumen pequeño y una gran energía de salida.

VENTAJA

1.La corriente se rectifica para suministrar corriente de soldadura CC.

2. Ayuda a reducir la energía del material del núcleo de hierro.

3. Transformar la energía eléctrica en corriente continua.

4. Salida de CC. Concentración de calor, aumenta la eficiencia del calor, el proceso de soldadura es estable, se mejora la calidad de la soldadura y se prolonga la vida útil del electrodo.

ESPECIFICACIÓN

Modelo	T MAX - CC - 01
Potencia  máxima de salida  del transformador	3,5 kVA
Corriente máxima de cortocircuito de  salida	5 000A
Condiciones de soldadura	8
Voltaje de circuito abierto	10 voltios
Modo de control	Control de corriente constante
Frecuencia de  entrada	CA 220 V ± 10 % 50 Hz
Peso	5,5 kg
Espesor de soldadura	Espesor máximo de soldadura paralela: 0,03 mm ~ 0,5 mm
Espesor máximo  de  la soldadura a tope  superior  e  inferior	0,3 mm + 1 mm
Tamaño	185x280x420mm



Actual	4000A	5000A	8000A
Potencia de entrada	CA 220 V ± 10 % , 50 Hz ± 2 Hz	CA 380 V ± 10 %,  50 Hz ± 2 Hz	CA 380 V ± 10 % , 50 Hz ± 2 Hz
Capacidad nominal	20 kVA	25 kVA	35 kVA
Corriente máxima de cortocircuito de salida	4000A	5000A	8000A
Rango de corriente de salida	800-4000A	800-5000A	500-8000A
Voltaje de salida	12 V	10 V	10 V
Frecuencia del inversor	4 kHz	4 kHz	4 kHz
Tiempo de soldadura	1,0 ms—99,0 ms ajustable, precisión: 0,1 ms	1,0 ms—99,0 ms ajustable, precisión: 0,1 ms	1,0 ms—99,0 ms ajustable, precisión: 0,1 ms
Sección de pulso de soldadura	2	2	3
Periodo del ciclo de soldadura	1	1	11
Tamaño de la mesa de trabajo	600 mm x 800 mm	600 mm x 800 mm	600 mm x 800 mm
Gama de soldadura	580 mm x 580 mm	580 mm x 580 mm	580 mm x 580 mm
Rango de altura ajustable del cabezal de soldadura	10-150 mm	10-150 mm	10-150 mm
Especificaciones de la aguja de soldadura	1,5 mm-3 mm/6 mm opcional	1,5 mm-3 mm/6 mm opcional	1,5 mm-3 mm/6 mm opcional
Distancia ajustable entre agujas de soldar	0-10 mm	0-10 mm	0-10 mm
Carrera ajustable del cilindro	5-30 mm	5-30 mm	5-30 mm
Especificación del cable de descarga secundaria	95 mm²	95 mm²	95 mm²
Longitud del cable	500 mm	500 mm	500 mm
Rango ajustable de presión del cabezal de soldadura	1-5 kg	1-5 kg	1-5 kg
Velocidad de soldadura	0,5-0,8/punto	0,5-0,8 s/punto	0,5-0,8 s/punto
Espesor de soldadura de doble aguja plana	0,08-0,2 mm níquel chapado/níquel puro	0,08-0,25 mm níquel chapado/níquel puro	0,08-0,3 mm níquel chapado/níquel puro
Espesor de soldadura de punta convexa y aguja plana	0,15-0,25 mm níquel chapado/níquel puro	0,15-0,3 mm níquel chapado/níquel puro	0,2-0,5 mm níquel chapado/níquel puro
Número de especificaciones configurables	8	8	99
Mostrar	CONDUJO	CONDUJO	Pantalla táctil capacitiva TFT 800X480
Modo de configuración de alarma por encima del límite	Configuración actual	Configuración actual	Configuración actual + monitoreo de onda de corriente
Modo de soldadura	Soldadura simple	Soldadura simple	Soldadura simple o doble
modo de control	modulación por ancho de pulsos (PWM)	modulación por ancho de pulsos (PWM)	modulación por ancho de pulsos (PWM)
Vía de control	IGBT de 1200 V y 200 A	IGBT de 1200 V y 200 A	IGBT de 1200 V y 300 A
Modo de control	Corriente constante	Corriente constante	Corriente constante y voltaje constante
Enfriamiento	Refrigeración por aire forzado	Refrigeración por aire forzado	Refrigeración por aire forzado
Peso	35 kg	35 kg	40 kg
Peso de la máquina principal	430 largo x 185 ancho x 280 alto mm	430 largo x 185 ancho x 280 alto mm	455 largo x 205 ancho x 315 alto mm
Tamaño del transformador	265 largo x 180 ancho x 255 alto mm	265 largo x 180 ancho x 255 alto mm	475 largo x 200 ancho x 290 alto mm
Tamaño principal completo	800 largo x 600 ancho x 1200 alto mm	800 largo x 600 ancho x 1200 alto mm	800 largo x 600 ancho x 1200 alto mm
Aplicación de soldadura	Pieza de conexión de batería, hoja de hardware, mazo de cables, bloque de terminales, etc.	Pieza de conexión de batería, hoja de hardware, mazo de cables, bloque de terminales, etc.	Pieza de conexión de batería, hoja de hardware, mazo de cables, bloque de terminales, etc.
