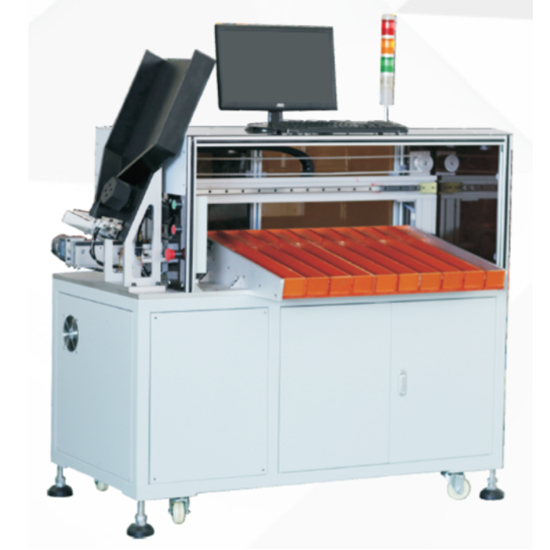

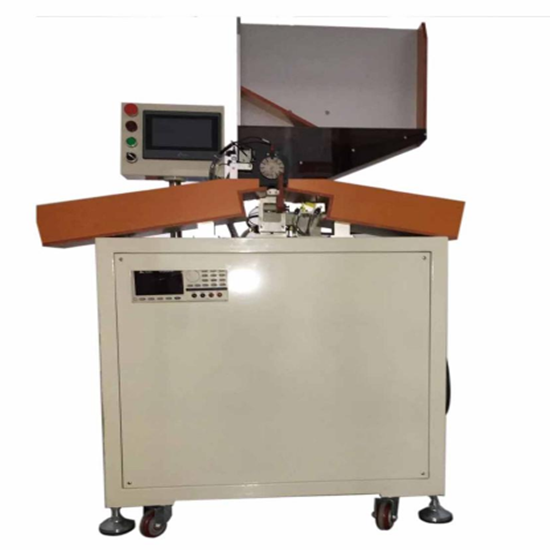

Clasificador de baterías cilíndricas de 5-22 canales para celdas cilíndricas 18650, 26650, 32650 y 21700 para ensamblaje de paquete de baterías

Características

El  clasificador automático de baterías cilíndricas de 5/6/9/10/11/13/20/22  canales se utiliza para la clasificación automática de voltaje y resistencia interna de celdas cilíndricas 18650/21700/26650/32650. También puede separar el voltaje o la resistencia interna por separado. Este sistema de prueba y clasificación se compone de un control PLC + una computadora industrial PC, un servomotor de CA controlado por PLC, un motor paso a paso y un cilindro para completar la función de clasificación. La PC es responsable de la adquisición, el procesamiento y la conservación de datos. El número de núcleos cilíndricos terminados clasificados es de aproximadamente 4500 por hora. El diseño de la estructura mecánica es simple y generoso, el rendimiento de prueba del sistema es estable, la calidad es de primera clase, actualmente es un equipo de clasificación de baterías cilíndricas de alta rentabilidad en el mercado.

Ventajas

1.  Sistema de control estable

2.  Regulador de alta configuración

3.  Procedimiento de trabajo de alta precisión

4.  Alta relación calidad-precio de los productos.

Proceso tecnológico

La resistencia y el voltaje de la batería se establecen mediante el software de prueba de batería de la computadora superior, y las siguientes funciones las completa automáticamente el PLC:

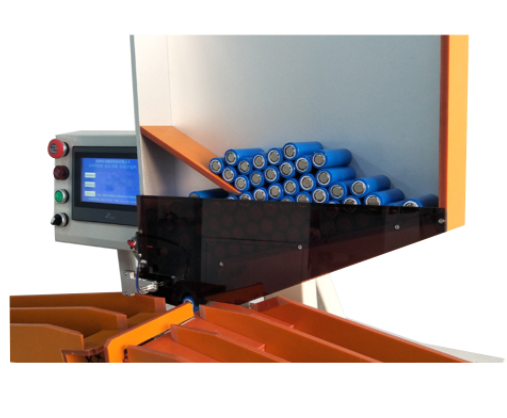

Llenado manual de baterías → alimentación giratoria con rueda de ondas → correa transportadora de baterías → cilindro eyector que levanta las baterías → cierre del cilindro de prueba (instrumento de prueba que carga datos, clasificación de software) → pinza mecánica que clasifica las baterías .

El equipo cuenta con una alarma acústico-óptica que permite el apagado automático completo. Alarma de llenado de material, alarma de fallo, etc. Los parámetros de funcionamiento se pueden configurar según las necesidades del cliente.

Estructura del  clasificador

1) El equipo tiene una estructura compacta y razonable, una apariencia hermosa y ocupa poco espacio.

2) El equipo es fácil de operar y no requiere capacitación profesional. Los trabajadores pueden dominarlo fácilmente.

3) El equipo se controla mediante un PLC y una PC. El PLC se encarga de la alimentación, el transporte y la recolección de las baterías. La PC se encarga de la adquisición de datos de los instrumentos de prueba de baterías, la clasificación de la resistencia de voltaje, su fácil operación, su alta eficiencia, el ahorro de mano de obra y el buen rendimiento del producto.

4) El equipo está fabricado con chapa metálica laminada en frío de alta calidad y marco de perfil de aluminio.

5) El equipo está equipado con ruedas móviles universales, que pueden moverse fácilmente cuando se cambia de lugar.

Especificación

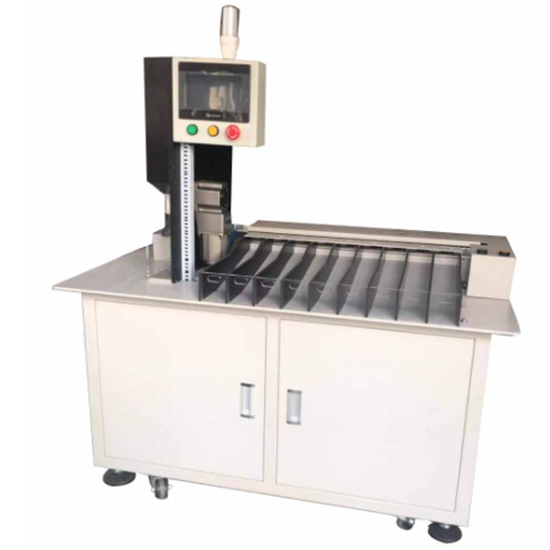

Clasificador de baterías de 5 canales

Suministro de voltaje  S	220 V ± 10 %/50 Hz ± 10 %
Fuerza	< 800W
Pantalla  de visualización	Pantalla LCD/táctil de gran tamaño
Tipos de batería	Celda cilíndrica ( 18650,32650,18500,26650,14500,21700 etc. )
Canal de recepción	5 canales
Parámetro de prueba	Resistencia interna de CA, voltaje de CC
Prueba de  resistencia interna	Rango de prueba:  0-80 mΩ Precisión :  +/- 0,5 % de la lectura Resolución de pantalla :  0,01 miliohmios
Prueba  de voltaje	Rango de prueba :  0-8 V Precisión: ±0,1 % de la lectura Resolución: 0,01 mV
Velocidad de clasificación	80 ppm
Peso	<200 kg
Dimensión	1120 mm (largo) x 880 mm (ancho) x 1250 mm (alto)
Ensayador	HK3561
Productividad	3000 piezas/hora

Haga clic en las imágenes para ver los detalles.

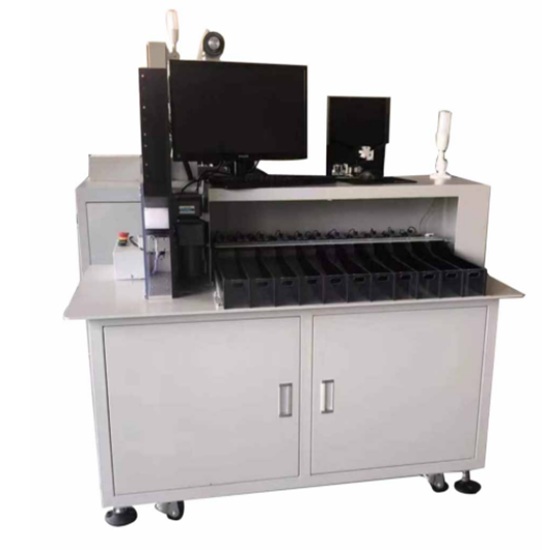

Clasificador de baterías de 6 canales

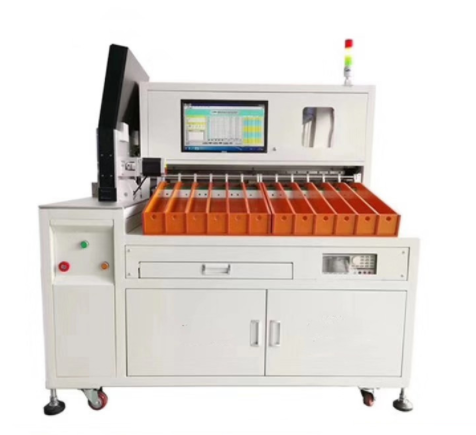

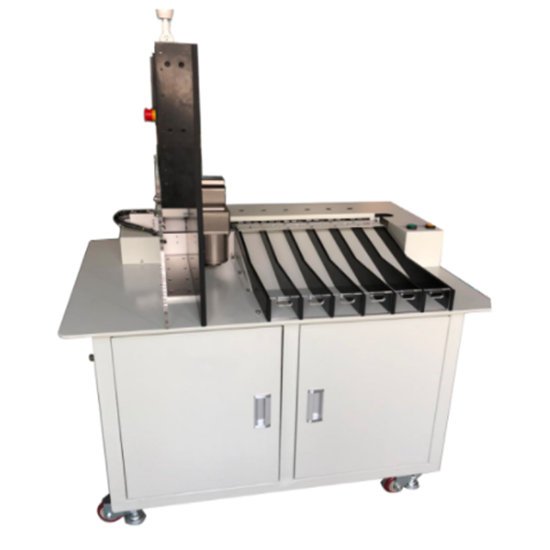

Clasificador de baterías de 9 canales

Clasificador de baterías de 10  canales

Clasificador de baterías de 11  canales

Clasificador de baterías de 13 canales

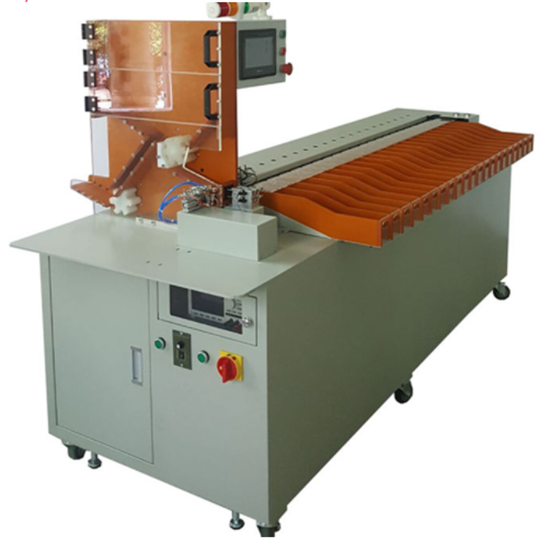

Clasificador de baterías de 22 canales

Lista de configuración  del equipo

Ensayador	HIOKI3561  o  HK3561
Computadora	Computadora industrial
SOCIEDAD ANÓNIMA	FX3U-80MT/ES-A y SC-09
Servo	Panasonic Serie A5
Sensores	Panasonic y Omron, Japón
Vía guía	ShangYin, Taiwán
Cojinete	Japón NSK
Cilindro	Adec
Temperatura interior	- 30 ℃ ~ 70 ℃
Fábrica	Sin contaminación ni fuertes interferencias electromagnéticas.
