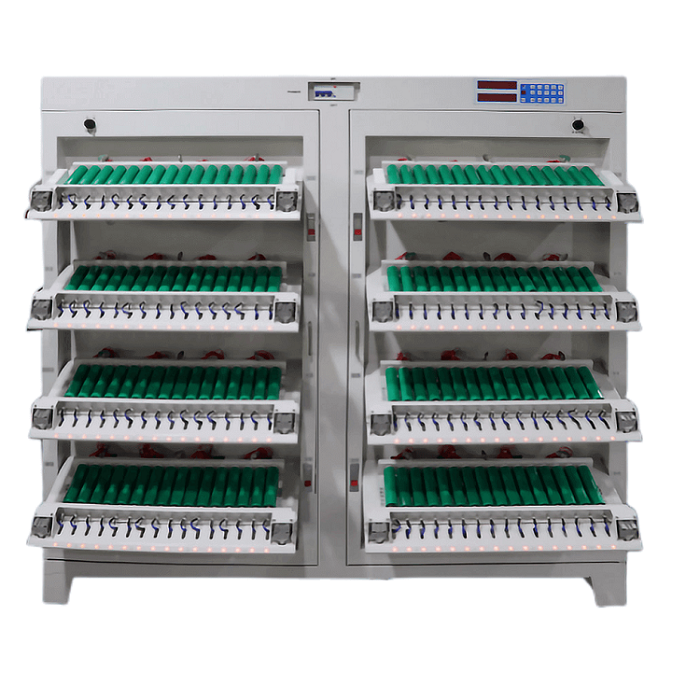

Clasificadora de celdas cilíndricas de litio de 256 canales, 5 V, 10 A, con bandeja horizontal y función de regeneración de energía

Ⅰ. Función principal

●  Se adopta la fabricación modular ,  con fuerte universalidad y fácil mantenimiento .

●  Se adopta el método de cuatro cables para mejorar la precisión de la medición .

●  Cada canal de batería tiene una fuente de voltaje y corriente constante completamente independiente ,  que forma un bucle y no se afectan entre sí .

●  El equipo adopta el modo de control de transmisión del proceso de toda la máquina .

●  La velocidad de muestreo es rápida y  el tiempo de inspección de todo  el gabinete es  ≤ 8 s.

Software completo en plataforma Windows con potentes funciones , interfaz hombre - máquina intuitiva y operación sencilla .  La computadora superior puede configurar hasta  64  pasos de trabajo y 256 ciclos  .

Cada paso de formación se puede seleccionar mediante cuatro atributos : carga  de corriente constante, carga de voltaje constante ,  descarga de corriente constante y suspensión.

●  Poder dibujar la curva dinámica de cada batería en tiempo real ,   incluyendo curva de voltaje  /  tiempo ,  curva de corriente /tiempo, curva de capacidad/tiempo, curva de energía  /  tiempo ,  curva de capacidad  /  voltaje y otros menús funcionales.

● El indicador LED se utiliza para indicar el estado de funcionamiento de la batería .

●  Modo de comunicación :  TCP /  IP .

●  Cada computadora superior puede monitorear hasta  22  dispositivos .

● Tiene la función de protección contra fallas de energía de datos y  puede continuar funcionando cuando hay una llamada entrante .

● La computadora inferior puede funcionar sin conexión durante mucho tiempo .

● El software tiene las funciones de edición y modificación de  archivos de la biblioteca de procesos de separación de volumen y composición química ,  nuevo monitoreo ,  apertura y cierre de documentos ,  impresión y configuración.

II, Especificación

Modelo	TMAX-S21-256/10A
Número de canales del dispositivo	256 canales
Rango de corriente de carga/descarga (mA)	20~10000
Precisión de la medición de corriente (mA)	0.1%FS
Resolución de corriente (mA)	1 mA
Rango de medición de voltaje (mV)	20~4950
Rango de descarga de voltaje (mV)	2000~4500
Precisión de la medición de voltaje (mV)	0.1%FS
Resolución de voltaje (mV)	0 1
Rango y precisión de la medición del tiempo	30000 min/paso de trabajo; Precisión ±0,1%
Contenido del paso de trabajo	Carga de corriente constante,  carga de voltaje constante y corriente constante,  descarga de corriente constante, estado de reposo.
Condición final del paso de trabajo	Corriente, voltaje, tiempo, capacidad.
Número máximo de pasos establecidos	64
Configuración máxima del ciclo	256
Visualización de curvas	Curva de corriente de carga y descarga, curva de voltaje de carga y descarga, capacidad curva.
Modo de división de volumen	Capacidad capacidad, capacidad tiempo,  capacidad + capacidad curva, capacidad tiempo + curva, capacidad + capacidad voltaje,  capacidad voltaje punto fijo.
Modo de protección	Sobrecorriente, subcorriente, sobretensión, subtensión, sobrecapacidad y corriente de fuga, en las que  La sobretensión de carga y la subtensión de descarga están protegidas por hardware y software.

Estadísticas de datos	Voltaje de circuito abierto, voltaje promedio, tiempo de trabajo, corriente, capacidad y capacidad de la plataforma de cada batería; Curva detallada y datos de cada paso de trabajo; Contar el número de baterías en cada segmento de capacidad, etc.
Velocidad de inspección de patrulla (s) (Tiempo para corriente y voltaje detección de todas las baterías)	8
Modo de comunicación	TCP/IP
Número de dispositivos que puede controlar cada computadora	1~22
Modo de calibración	Calibración automática con herramientas de calibración
Abrazadera de batería	Accesorio de cuatro cables
Altura de batería compatible	0~90 mm
Espaciado de las abrazaderas de la batería	70 mm
Distancia entre la fila inferior y el suelo	330 mm
Tamaño del equipo (mm) (Referencia)	1440 (largo) × 500 (ancho) × 1840 (alto)
Potencia total del equipo (KW)	17
Eficiencia energética	La fuente de alimentación de carga y descarga adopta una fuente de alimentación de ahorro de energía y la energía de descarga de la batería se devuelve a la red eléctrica. La eficiencia máxima de la salida de carga de energía no debe ser inferior al 70% y la eficiencia máxima de recuperación de energía no debe ser inferior al 65%.
Estabilidad del equipo	El equipo presenta una buena estabilidad operativa a largo plazo. Tras la calibración de precisión, no excederá el rango de control de precisión acordado en un plazo de 6 meses.
Fuente de alimentación en funcionamiento	Trifásica CA 380 V ± 5 % 50 Hz

3, Fuente de alimentación bidireccional CA / CC

La fuente de alimentación del equipo adopta una fuente de alimentación bidireccional  CA  /  CC de ahorro de energía con alta eficiencia de carga ,  y la energía de descarga de la batería se devuelve a la red eléctrica .

Parte de la energía de descarga de la batería es utilizada por la propia fuente de alimentación , la otra parte es utilizada por otros equipos de carga y  el resto se devuelve a la red eléctrica para otros equipos.
