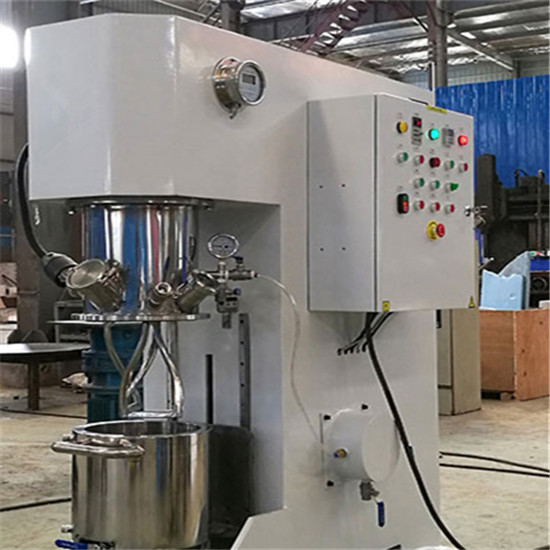

Mezclador planetario de vacío de lodos a batería de 30 l con bomba de vacío



Presupuesto

Especificaciones del mezclador

1-1 Nombre y especificación del producto	A.  Mezclador de vacío de dispersión planetaria ;  B.  Modelo : T MAX-DMS 3 0L ( 4 kW/2P - 3 kW/4P)
1-2 Estructura básica	A.  Tipo de buque elevador hidráulico ;  B.  Modo de medición directa de temperatura del material de revolución de 6 ejes (la única forma de controlar la temperatura con precisión); C. Doble eje de dispersión + doble eje de mezcla + pared raspadora simple + medición de temperatura simple - (6 ejes)
1-3 Recipiente mezclador	A.  Dimensiones : diámetro. 340 mm × 330 mm ; B.  Volumen de diseño: 30 L;  C.  Volumen efectivo: 25 L.
	A. Material del revestimiento: SUS304; B. Después de girar la pared del revestimiento interior, se pule la superficie del espejo para garantizar una buena redondez; C. El plano de la brida superior del barril de mezcla y el cuerpo del barril superior están sellados por un anillo de sellado; D. Hay una válvula de descarga G1" (DN25) en la parte inferior del barril. E. La camisa con placa guía reforzada (interfaz de entrada/salida G1/2") puede enfriar o calentar el material procesado con agua fría (aceite) o agua caliente (vapor o aceite caliente).
1-4 Vaso superior  (tapa de la tetera)	A.  Material: SUS304;  B. Una tolva de polvo de Φ 70, que se puede encender y apagar rápidamente; un foco; con dos ventanas pequeñas (un puerto de foco y un orificio de observación), un manómetro de presión de vacío y otros tubos de conexión necesarios (vacío / ventilación / espera).
1-5 Principio de mezcla	Se utilizan pulpa agitada simple y una pluralidad de discos dispersores dentados instalados en el eje de dispersión de alta velocidad tanto para la rotación como para la revolución; al mismo tiempo, combinado con el diseño de bajo espacio libre de la pulpa agitadora, no hay ángulo muerto y el fuerte movimiento de interferencia de amasado y el movimiento de circulación arriba-abajo / izquierda-derecha de la paleta agitadora de baja velocidad, así como la función de cizallamiento y dispersión de alta velocidad del disco dispersor, para garantizar que los materiales se dispersen completamente, se mezclen y no se depositen.
1-6-1 Motor de revolución/mezcla, convertidor de frecuencia y reductor	A. Cantidad: uno; B. Potencia del motor: 3kw / 4P; C. Con convertidor de frecuencia de 3KW combinado con motor; D. Equipado con reductor de rueda dentada cicloide BL2, la relación de reducción es de aproximadamente I = 29 y el factor de servicio FA = 1,0.
1-6-2 Planetario velocidad de revolución	Velocidad : 0 ~ 50 rpm , ajustable
Raspador de pared 1-6-3	Cantidad: 1 grupo; Material de raspado: SUS304 y teflón; Igual que la velocidad de revolución.
1-7-1 Cuchilla mezcladora / velocidad de mezcla	Velocidad : 0 ~ 70 rpm, ajustable
Cuchilla mezcladora 1-7-2	A.  Material: SUS304;  B.  Cantidad: 2 (grupos);

1-7-3 Selección de cuchilla mezcladora	A. Estándar: "giro en espiral";
1-8-1 Motor distribuido y frecuencia convertidor	A. Cantidad: uno; B. Potencia del motor: 4kw / 2p; C. Con convertidor de frecuencia de 4kw compatible con el motor.
1-8-2 Velocidad de dispersión (rotación)	A.  Velocidad: 0 ~  38 00 rpm, ajustable;  B.  Velocidad lineal: 0 ~  12 m/ S;
1-8-3 Eje y disco de dispersión	A.  Material: SUS304;  B.  Diámetro del disco de dispersión:  Φ 8 0 mm;  C.  Uno, se instala un disco dispersor en el eje dispersor para garantizar una mejor dispersión/ mezcla.
1-9 Elevación (barril mezclador )	A.  Elevación hidráulica B.  Altura de elevación:  ≤ 38 0.
1-10 Sistema de vacío	A. El proceso de mezcla y dispersión se puede realizar al vacío. condición; grado de vacío:  ≤  - 0,1 MPa
	C.  Bomba de vacío  2X-4 ,   motor de 0,55 kW/4P (preparado por el cliente)
	C. Con tanque de compensación de vacío e interruptor.
	D. Sello dinámico: sello mecánico; sello estático: sello de junta tórica.
	E. Mantenga la presión durante 24 horas y no derrame aceite en el tanque de mezcla o bajo la condición de mantener la presión. (Esta máquina puede mantener el aire hermético, si existe tal requisito, se pueden proporcionar instrucciones especiales).
1-11 Sistema de posicionamiento	A.  Con un dispositivo de ajuste de posicionamiento y un dispositivo de bloqueo, puede posicionar con precisión el barril de mezcla y el cuerpo superior de la lata y evitar la rotación.   B.  El tope de posicionamiento de la brida inferior del cuerpo superior de la lata es preciso  Combinado con el barril mezclador para garantizar que la posición del barril mezclador sea razonable y el posicionamiento sea preciso.
1-12 Armario de distribución	La visualización de funciones y el funcionamiento del dispositivo de vacío, la regulación de la velocidad de conversión de frecuencia, la visualización de temperatura (control), el foco, la elevación, la operación de parada de emergencia, etc. en el funcionamiento del equipo se llevan a cabo en el gabinete de distribución de energía. Nota: la mezcla y la dispersión tienen función de temporización.
1-13 Operación segura	A. Dependiendo del convertidor de frecuencia y del interruptor de límite de recorrido, a través de la ruta de control especialmente diseñada, el cuerpo de la lata puede detenerse automáticamente cuando alcanza la posición especificada.
	B. En el proceso de elevación del cuerpo de la lata, no se puede iniciar la parte de mezcla/dispersión del equipo; de manera similar, cuando la máquina está ejecutando la mezcla, el cuerpo de la lata no se puede bajar y el cubo de mezcla no se puede mover. abierto.
	C. El diseño especial del tanque de almacenamiento de vacío puede prevenir eficazmente la retorno del aceite de la bomba de vacío al tambor de mezcla.
	D. Una hebilla tipo perno de puerta está dispuesta en la tapa del hervidor y la mezcla barril para evitar que el barril de mezcla se caiga automáticamente.
1-14 Método de medición de temperatura	Mida la temperatura del material: 0-300  ℃ , la sonda de temperatura se mueve con la revolución y entra en contacto directo con el material.
Mesa de trabajo 1-15	Plataforma de trabajo de laboratorio de acero inoxidable
1-16 Potencia total del host	4,4 kW
1-1 7  Voltaje de trabajo / frecuencia	380 V/50 Hz/trifásico ; Voltaje de control: 220V.

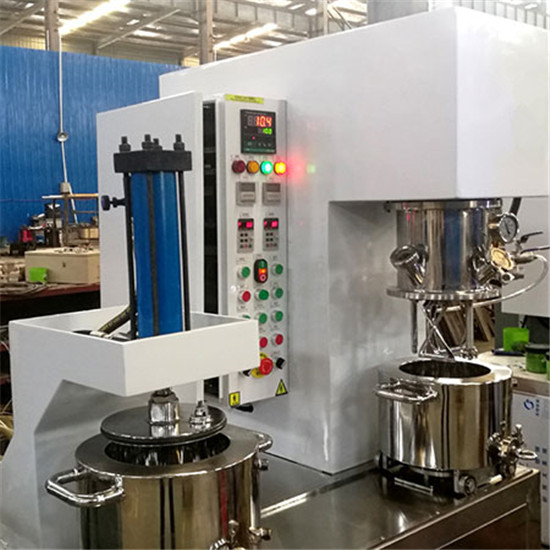

2. Máquina de descarga de lodos (extrusión de presión positiva) -  YLJ-30L (1,5 kW/4P)

1. Forma estructural	El marco es de tipo voladizo simple.
2. Modo de elevación	El marco se fija al banco de trabajo.
3. Presionando  método	Utilice el cilindro hidráulico para impulsar la placa de prensa para presionar el material.
4. Conducir parte de   placa de prensado	Cilindro de aceite de doble efecto:  Φ 63/D32 × S250FA ; Cantidad: uno (juego).
5. Placa de prensa	El tamaño nominal es  Φ  240, compatible con el tambor de mezcla; la placa es equipado con un puerto de escape.
6. Modo de bloqueo de tambor mezclador	Bloqueo mecánico.
7. Descarga  método	Descargar.
9. Indicadores técnicos básicos	9-1. Potencia del motor de la estación de aceite	9-2 Presión por unidad de área de la placa de prensado	9-3. Caudal y caudal máximo de la bomba de aceite  presión
	≤ 2,2 kW / 4P	9 kg/cm2	Émbolo :  1,6 L/min—21 MPa/máx.
	9-4. Presión máxima presión	9-5 Presión nominal del sistema	9-6 Área de enfriamiento de aceite
	3,3 toneladas	12 MPa	Refrigeración natural del aire
10-1 Piezas consumibles	A.  Anillo de sellado "O" : Φ 340 × Φ 10 ;  B.  Material: caucho fluorado;  C.  Cantidad: 1 repuesto.
10-2 uso de   piezas de desgaste	Ranura de sellado en la placa de presión.
11. Modo de transferencia del tambor mezclador	Selección estándar: el tambor de mezcla de transferencia de tipo riel guía se transfiere entre la máquina principal y la prensa.
12. Notas	Comparte el gabinete de distribución de energía y la estación de aceite con el motor principal.
