Máquina formadora de bolsas de batería de 256 canales, 5 V, 30 A, prensa caliente

I. Descripción general del equipo

1. Introducción a la función (principio). Este equipo se utiliza principalmente para la formación de celdas de baterías de polímero en   condiciones  de alta temperatura y presión , lo que contribuye a la formación de una película SEI más densa , a  una activación de capacidad más completa y a una mayor  consistencia de la capacidad . Admite  carga de alta corriente , lo que acorta el tiempo de formación y el ciclo de producción de la batería. El sistema completo consta de  una fuente de alimentación de formación de 256 canales  y  dos dispositivos , distribuidos a izquierda y derecha. Cada dispositivo contiene  84 canales , que se combinan para formar un total de  256 canales .

2. Funciones principales

El equipo está compuesto de seis sistemas principales: control de temperatura, alarma de sobretemperatura/subtemperatura, alarma de sobretensión/subtensión, control de presión, sistema de gabinete de formación y mecanismo de fijación.

Cuenta con: control de temperatura independiente para cada capa de la placa, control de presión, funciones de carga/descarga, protección contra sobrecarga/descarga, contacto confiable entre las pestañas de la batería y los puntos de contacto, conectividad de datos, almacenamiento de datos una vez finalizado el proceso, clasificación de voltaje después de la carga, clasificación de capacidad después de la descarga y sistema de alarma de humo.

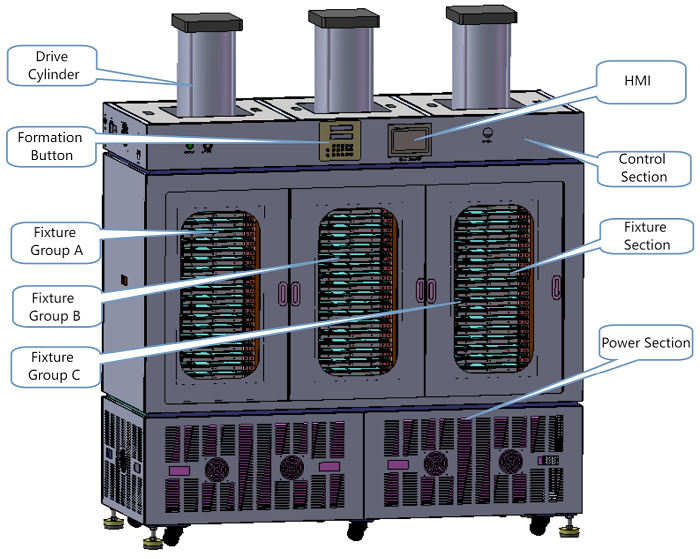

3. Estructura del equipo

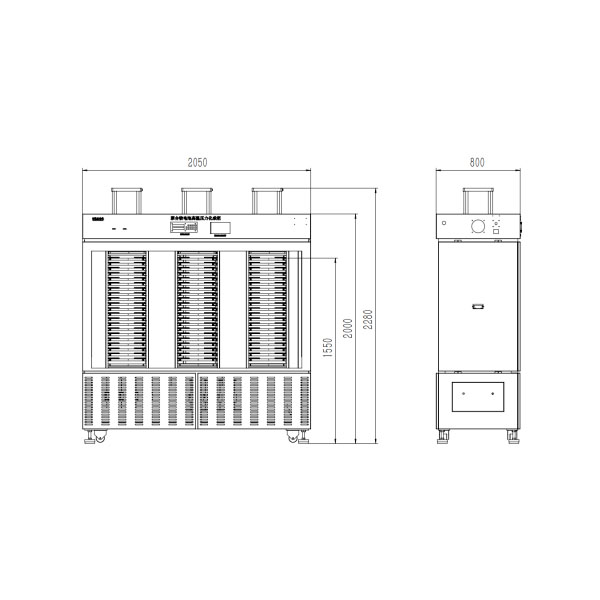

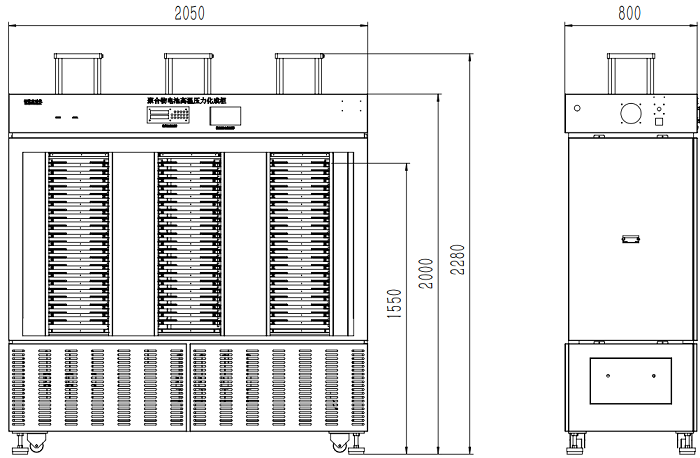

4. Estructura del dispositivo y dimensiones generales  (para referencia)

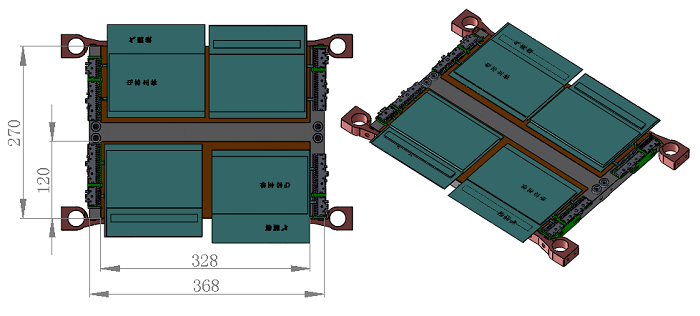

5. Colocación de la batería

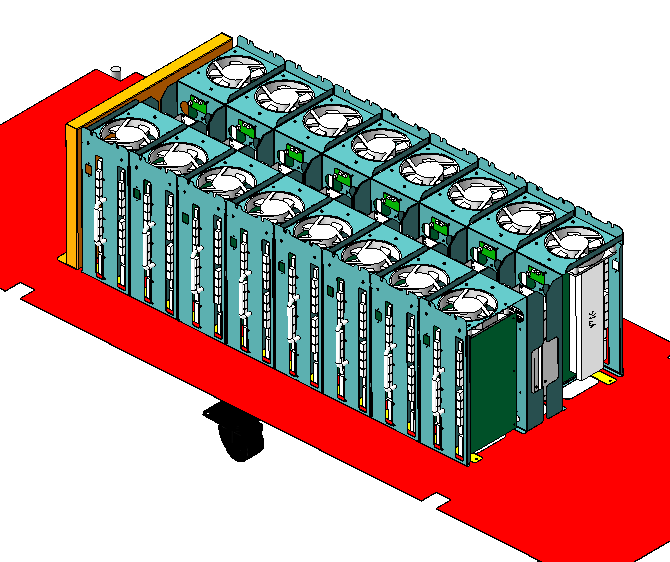

6. Ubicación de la fuente de corriente constante

7.  Proceso de operación:

Encender → Abrir manualmente la puerta del gabinete → Insertar las baterías en el artefacto A → Configurar los parámetros del artefacto A → Bajar el artefacto A e iniciar el proceso → Insertar las baterías en el artefacto B → Configurar los parámetros del artefacto B → Bajar el artefacto B e iniciar el proceso → Insertar las baterías en el artefacto C → Bajar el artefacto C e iniciar el proceso → Una vez completado el artefacto A, retirar las baterías manualmente.

8. Características del equipo

1.  Compatible con un rango de espesor de celda de  2,5 a 12 mm , sin necesidad de ajustar el accesorio ni reemplazar bloques de pestañas.

2.  Las placas de aluminio del accesorio contienen  elementos calefactores incorporados , que ofrecen resistencia al fuego, resistencia a la corrosión, conducción rápida del calor y alta resistencia.

3.  Utiliza  contactos de resorte chapados en oro , resistentes a la oxidación, fáciles de limpiar.

II. Parámetros técnicos

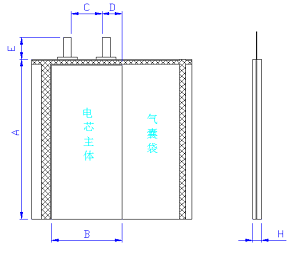

2.  Parámetros del producto aplicables

III. Funciones principales del software

1.  Modos de trabajo:  carga de corriente constante ,  carga de corriente/voltaje constante ,  descarga de corriente constante ,  reposo y  ciclo ; condiciones de corte:  voltaje ,  tiempo ,  corriente final y  capacidad final .

2.  Los pasos de formación pueden  reanudarse en caso de corte de energía ,  pausa manual ,  apagado del software ,  falla de comunicación y  parada anormal .

3.  Se guardan todas las curvas de paso y los datos de prueba por batería; los datos actuales e históricos se pueden ver por canal en  formato de datos o de curva ; admite  la exportación a Excel  para exportación individual/por lotes y  automática una vez finalizada .

4.  Múltiples interfaces de inspección:  gráfica ,  datos resumidos ,  datos categorizados ,  indicadores anormales .

5.  Protecciones de paso para  voltaje ,  corriente ,  temperatura y  presión  con  alertas de alarma .

6.  Configuración mínima de PC:  CPU PII/300 ,  ≥1 GB de RAM ,  ≥80 GB de HDD , pantalla EGA/VGA, mouse y teclado,  Windows 2000 o superior , un  puerto serial USB .

7.  Se proporciona el software de operación;  el usuario proporciona la computadora .  Se utiliza una computadora  por cada seis unidades.

8.  Funciones de protección: (1) Protección contra sobretensión, subtensión, sobrecorriente, subcorriente y sobrecapacidad (2) Umbrales de tensión/corriente configurables con alertas y registros (3) Luces de advertencia de sobretemperatura/presión (4) Parada de emergencia: el dispositivo permanece cerrado, corte de energía del sistema

(5) Alarma de humo: el zumbador suena al detectarlo

9.  Luces indicadoras de estado de tres colores :

Amarillo:  En espera  (el dispositivo no está fijado)

Verde:  En proceso  (sujeto y cargando)

Rojo:  Falla  (temperatura/voltaje excesivo/bajo, humo, error de comunicación)

IV. Requisitos de instalación del equipo

1.  Fuente de alimentación:  CA 380 V, 50 Hz, trifásica de cuatro cables , fluctuación de voltaje ±10 %

2.  Consumo de energía:  MÁX. 13 KW ; consumo de energía típico ≈3,5 KW (a una temperatura constante de 1000 mA)

3.  Aire comprimido:  0,6–0,8 MPa , fluctuación ±1 % (aire limpio deshidratado, sin aceite, filtrado y estabilizado)

4.  Especificaciones del equipo:

Peso:  ~1,2 toneladas

Dimensiones:  L2,04 m × W0,8 m × H1,9 m  (con cilindro:  2,3 m )

Color: Gris claro o especificado por el cliente.

5.  Medio ambiente:

Temperatura:  0–45℃

HR:  30%–75% HR , asegúrese de que esté seco, ventilado y libre de ácidos y álcalis.

Puesta a tierra:  Puesta a tierra de protección

V. Accesorios de entrega (por unidad)
