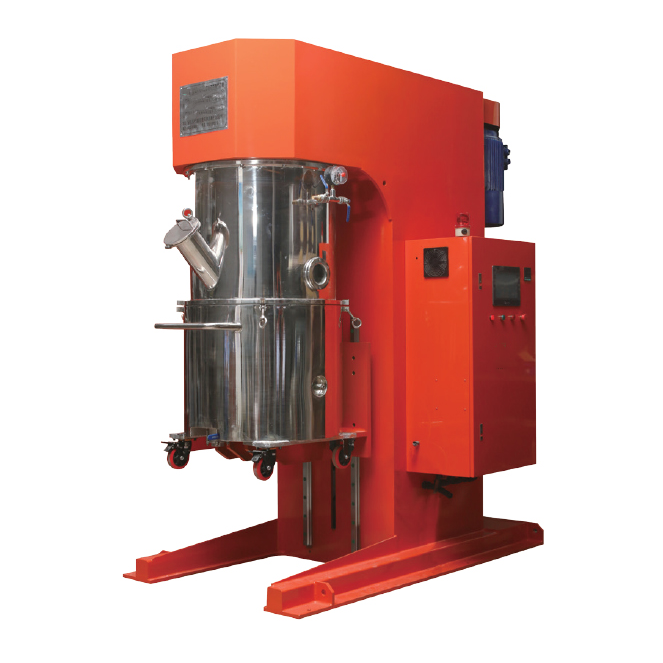

Mezcladora al vacío planetaria doble de 100 l para mezcla de lodos en baterías
I. Principio de funcionamiento
La paleta agitadora con disco de dispersión realiza el movimiento planetario, tanto de rotación pública como propia, y su velocidad se puede ajustar mediante PLC y pantalla táctil. Los materiales se someten a un movimiento complejo, dispersándose y comprimiéndose con fuerza para garantizar su completa dispersión y mezcla. Las burbujas y las bolsas de cenizas de la suspensión se eliminan mediante vacío o presurización.
II. Productos aplicables
1. Producción de material de paleta positiva y negativa de batería de iones de litio con viscosidad de 1000 a 10 000 cp y preparación de otros materiales.
2. No aplicable a la mezcla de disolventes de acetona.
III. Dimensiones y peso totales del equipo
1. Dimensiones generales: ancho 1380 x alto 2190 x largo 2203 mm
2. Peso de toda la máquina: aproximadamente 2,6 toneladas.
IV.Parámetros de rendimiento del equipo
1. Capacidad del equipo:
Volumen de diseño: 149L, volumen de uso: 100L (distancia de carga completa desde la boca del cañón 157 mm, no se puede usar en exceso)
2. Especificaciones del tambor mezclador:
Diámetro interior ¢650mm, profundidad 450mm.
Fabricado en SUS304 con mecanizado de precisión, tipo baño de agua de acero inoxidable de doble capa. 3.Revolución
3. 1 Dos juegos de paletas agitadoras con marco giratorio, material SUS304, producción de mecanizado de precisión.
3.2 Velocidad de rotación: 6~31 rpm, velocidad de la paleta agitadora: 12-65 rpm, control de frecuencia
3.3 Potencia: 5,5KW
4. Rotación (2 series)
4. 1 Dos juegos de ejes de dispersión, cada uno con 2 discos de dispersión de 120 mm de diámetro, fabricados en SUS304
4.2 Velocidad de rotación: 300~3185 rpm, control de frecuencia
4.3 Potencia: 11KW
5. El nivel de vacío puede alcanzar -0,098 Mpa sin bomba de vacío.
6. Rango de control de temperatura: 20 ~ 90 °C, diferencia de temperatura ± 1 °C, el punto de medición de temperatura se encuentra en la pared del cuerpo del barril y está en contacto directo con el material.
7. Material
7. 1 Contacto con la parte material del material no inferior a acero inoxidable de grado SUS304
7.2 La máquina principal está hecha de acero QS235# soldado.
8. Carrera de elevación: 500 mm, modo de elevación: elevación eléctrica de barril, potencia 2,2KW
9. Modo de control: control manual
V. Protección de la seguridad
1. Alarmas audibles y visuales para el ascenso o descenso de los tambores de mezcla.
2. Una vez colocado el barril mezclador, el mezclador puede funcionar.
3. El barril no se puede levantar cuando el mezclador está funcionando.
4. Protección automática de aparatos eléctricos; protección de parada de emergencia para operadores
5. El mezclador, el armario eléctrico y la caja de control deben estar conectados a tierra.
VI. Parámetros técnicos del equipo
1. Dispositivo adecuado para viscosidad: 1.000-100.000 cp
2. Potencia total: aproximadamente 18,7 kW
3. Vacío: ≤ -0,098 Mpa
4. Presión positiva de la camisa refrigerada por agua del tambor de mezcla: ≤ 0,4 Mpa
5. Medición de 1 M desde la pared exterior de la máquina, ruido del equipo ≤ 85 db
VII. Configuración del equipo.
1. Host: revestimiento de superficie estándar, revestimiento de acero inoxidable opcional, el color del gris cálido estándar nacional;
2. En el barril: Fabricado en acero inoxidable, un juego completo. Estándar con puerto de alimentación DN100 (1), puerto de observación ￠100 (1), puerto de foco 1, puerto de repuesto DN40 (2), conexión en T de vaciado de 3/4", mesa de vacío de superficie 100 (1).
3. Barril mezclador: acero inoxidable (1 juego). Incluye de serie una camisa refrigerada por agua (entrada y salida de agua caliente y fría con dientes internos de 1 pulgada, cada una con conector rápido de acero inoxidable), puerto de descarga con control de válvula de bola de 1 pulgada, 4 ruedas resistentes a la corrosión y un asa para el cuerpo del barril.
4. Paleta agitadora: producción SUS304, un total de 2 grupos
5. Eje de dispersión: fabricado en SUS304, 2 grupos en total.
