Máquina de recubrimiento con película azul para la producción de baterías prismáticas

1. Introducción del equipo :

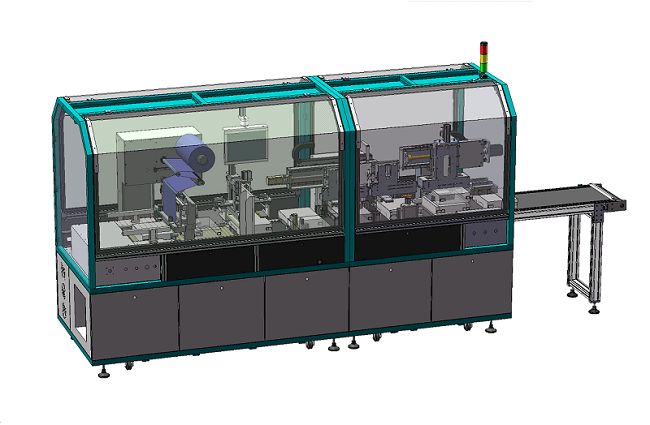

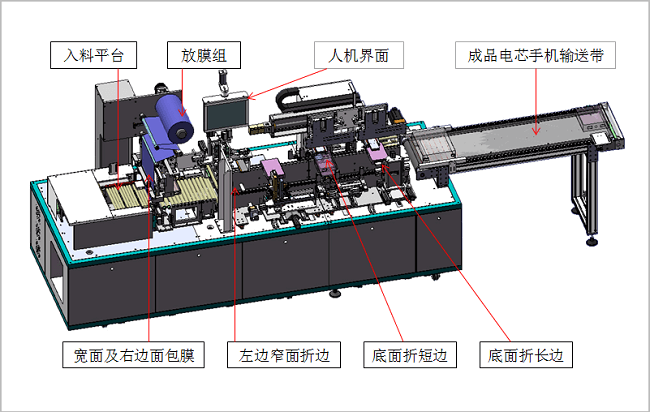

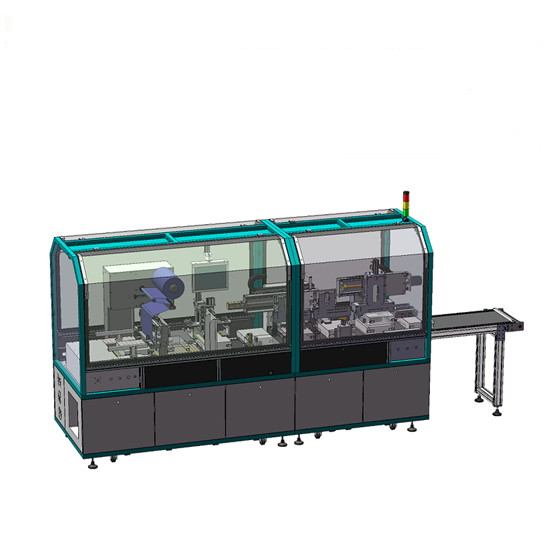

1.1Diagrama de la máquina completa

      （La capa exterior de la máquina adopta un perfil de aluminio +  acrílico ac

入料平台: Plataforma de alimentación:

放膜组: Grupo de estreno de películas:

人机界面: interfaz:

成品电池输送带： Cinta transportadora de batería terminada:

宽面及右边面包膜: Película de pan de cara ancha y lado derecho:

左边窄面折边:Dobladillo estrecho izquierdo:

地面折短边: Borde corto del pliegue del suelo:

底面折长边: Borde largo doblado inferior:

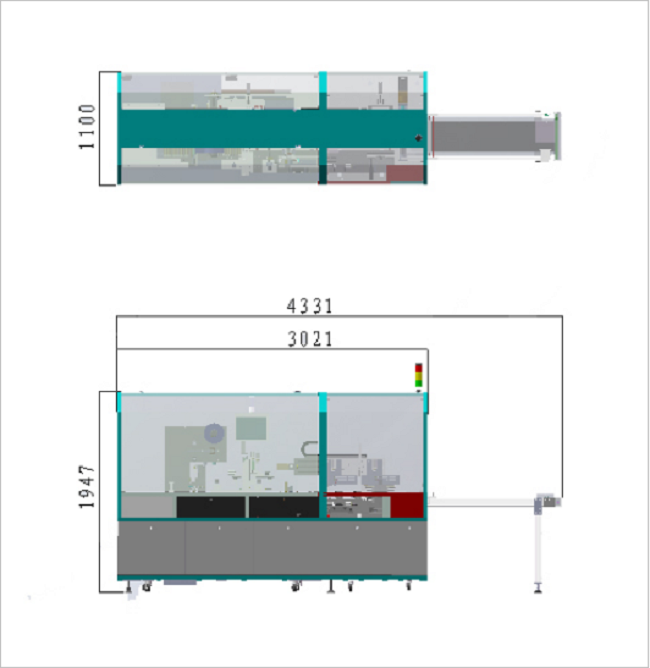

1.2 Dimensión de apariencia

       4350 mm ( largo ) × 1100 mm ( ancho ) × 1950 mm ( alto )

1.3 Introducción del equipo

Este equipo se utiliza para recubrir  celdas prismáticas  de baterías. Se aplica una capa de pegamento aislante sobre la superficie de toda la celda, lo que la protege mejor y previene cortocircuitos. Encienda la batería manualmente y recójala.



1.4 Principio y efecto del recubrimiento con pegamento

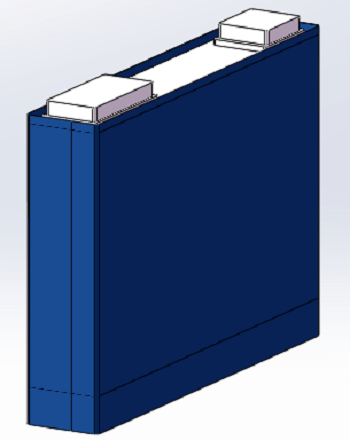

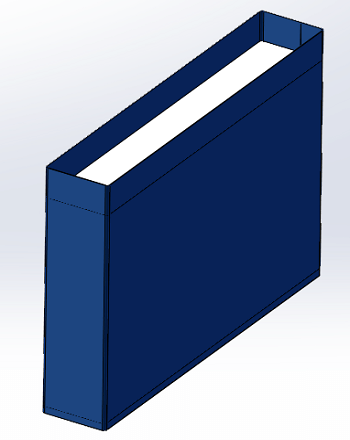

1.4.1 La película adhesiva se envuelve por todos los lados a lo largo de la dirección de la altura de la batería y se sella en el lateral (como se muestra en las Figuras 1 y 2)





( Figuras 1 ) (                Figuras  2 )

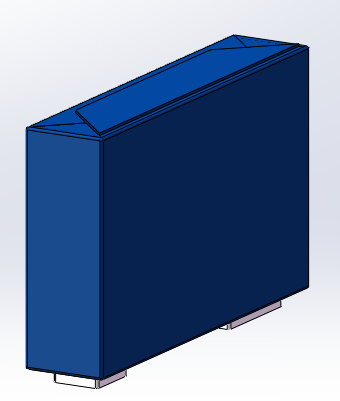

1.4.2 La parte inferior de la batería está sellada en forma de "Y", con el lado corto sellado primero y luego el lado largo (como se muestra en la Figura 3)

 Figura 3

1.5 Características del proceso

1.5.1 Tamaño ajustable , rango ajustable : 85 mm ～220 mm （Al ）* 130 mm ～200 mm （An ） * 20 mm ～60 mm （P ）

1.5.2 Burbuja en la cápsula : Sin arrugas, hendiduras, rebordes ni daños; Burbuja ≤ 5 mm , el número de burbujas en cada frente es ≤ 5 y el número de burbujas en cada lado es ≤ 3; No dañe la batería ni raye la película aislante durante el proceso de recubrimiento;

1.5.3 Precisión de recubrimiento: ± 0,5 mm (sin espacio en blanco en la superficie de la batería); Superposición ajustable: 5 mm-10 mm

1.5.4 Aísle la parte que está en contacto con la batería para evitar cortocircuitos y rayones;



1.6 Material entrante

Película aislante / pegamento: según los requisitos del cliente



1.7 Características institucionales

1.7.1 La parte en contacto con la batería está diseñada con materiales no metálicos;

1.7.2 Cualquier parte en contacto con la batería tiene protección contra cortocircuitos, protección de parada de emergencia y función de protección de corte de energía/gas ;

1.7.3 La acción de recubrimiento no daña la batería ;

1.7.4 La parte de contacto con la batería está hecha de materiales no metálicos ;

1.7.5 Visualización del estado de funcionamiento del equipo (luz de tres colores) ;

1.7.6 Se reservará suficiente espacio de mantenimiento para todo el equipo y las partes vulnerables .



2 、 Entorno de uso del equipo

Artículo	Especificación
Fuerza	CA 220 V 50/60 Hz
Potencia nominal	3,5 kW
aire comprimido	5 kgf ～7 kgf/ ｃ㎡ (0,5 Mp-0,7 Mp)  Seco, anhidro
humedad relativa	20 ～75 ％HR
Limpieza ambiental	No hay gas corrosivo, líquido ni gas explosivo en el sitio.
Potencia nominal	3,5 kW
Cojinete inferior	≥500 kg/m²





3 、 Parámetros técnicos

Artículo	Especificación
Tamaño	4350 mm ( largo ) × 1100 mm ( ancho ) × 1950 mm ( alto ) (La dimensión general del equipo puede cambiar según la especificación de la  batería )
Peso	800 kg
Potencia nominal	3,5 kW
Aire comprimido	5 kgf ～7 kgf/ ｃ㎡ (0,5 Mp ～ 0,7 Mp) Seco, anhidro
Eficiencia	6~8 PPM ( p. ej.: 34135214 )
Operador	1
Tasa de calificación del producto	≥99,5%
Tasa de fallas del equipo	≤2% (fallos causados únicamente por el equipo)
Tamaño de la batería	Por ejemplo:  214 mm ( alto ) x 135 mm ( ancho )  x 34 mm ( profundidad ) Aceptable : 27135206 , 42173166 , 5417345 , 36130130



4、Principio del equipo y estructura principal

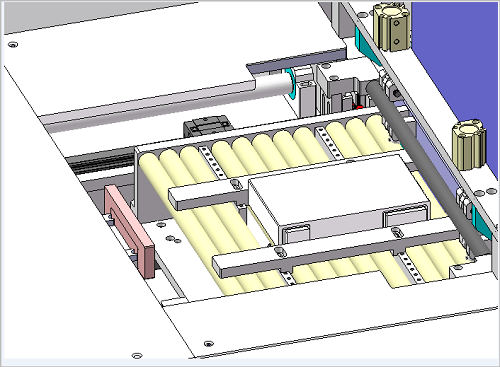

4.1 Alimentación manual (Figura 4)

Coloque manualmente la celda en la mesa de alimentación, use el cilindro de aire para corregir automáticamente la celda eléctrica y empuje la celda eléctrica a la siguiente estación a través del servomotor.

                                                 (Figura 4)

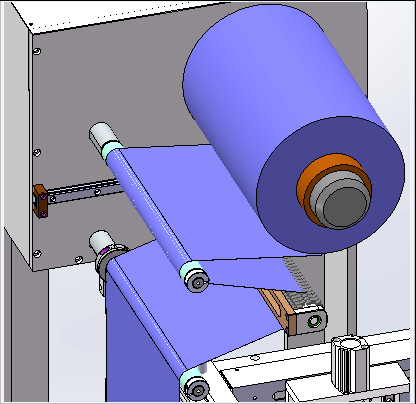

 4.2 Mecanismo de pavonado de la película (Figura 5)

La película azul se desenrolla a través del mecanismo de tensión para lograr un desenrollado de película estable.

                                                      (Figura 5)

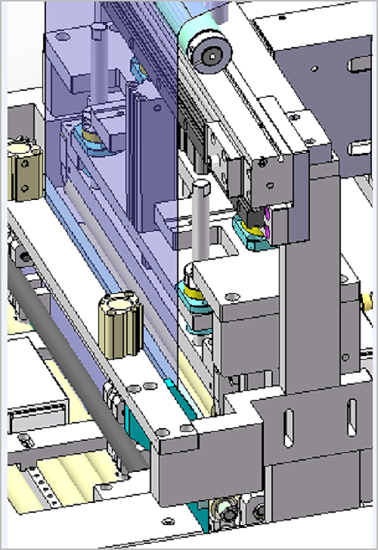

4.3 Mecanismo de película azul de pan ancho y estrecho (Figura 6 )

Se adopta el núcleo eléctrico de empuje servo, y las acciones de dibujo, recubrimiento y corte de la película se completan a través del cilindro de aire + servo y mecanismo de precisión para realizar películas de pan azul anchas y estrechas.

                                           (Figura 6 )

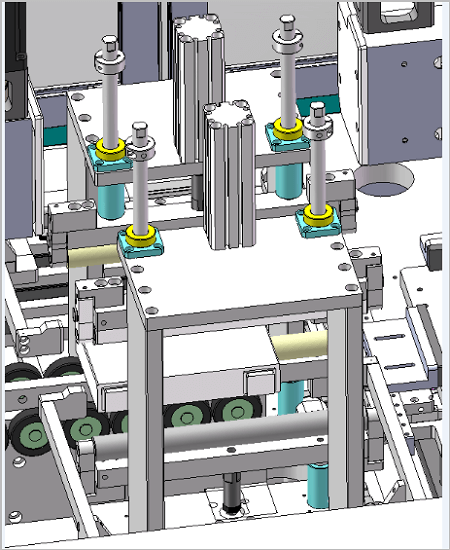

4.5 Dobladillo inferior (Figura 7)

Utilice el accesorio de precisión para posicionar el núcleo eléctrico y complete el plegado inferior del núcleo eléctrico (excluyendo el plegado superior) en combinación con el mecanismo de plegado del cilindro.

                                                                                      (Figura 7)

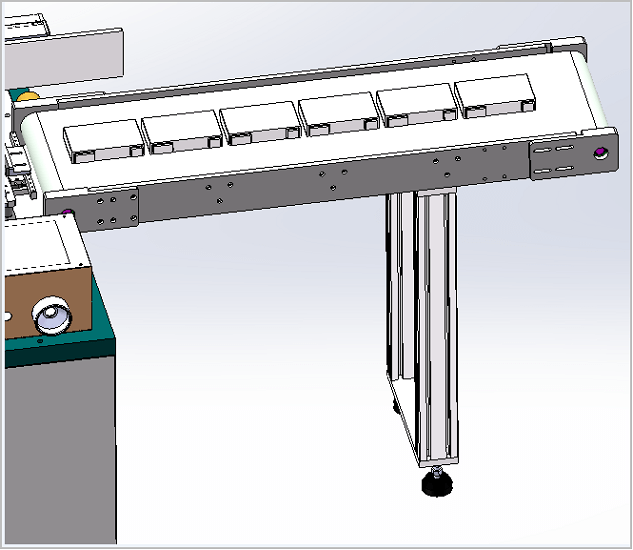

4.6 Estructura de la colección celular (Figura 8)

Coloque y recoja los núcleos eléctricos ordenadamente uno a uno a través de la correa de transmisión del motor.

                                            (Figura 8)

5 、Principales marcas de componentes

SN	Artículo	Marca	Origen
1	servomotor	Xinjie	Porcelana
2	Motor paso a paso	Control de investigación, leisai	Porcelana
3	SOCIEDAD ANÓNIMA	Xinjie	Porcelana
4	interfaz	Kunlun, weiluntong	Porcelana
5	Combinación de aire acondicionado	AIRTAC	Taiwán
6	cambiar	IDEC	Japón
7		Siemens	Alemán
8		Pista C	Porcelana
9		SCHNEIDER	Francia
10	Componentes neumáticos	AIRTAC	Taiwán
11	válvula limitadora de flujo	AIRTAC	Taiwán
12		SMC	Japón
13	válvula de alivio de presión	SMC	Japón
14		AIRTAC	Taiwán
15	Interruptor de proximidad	SUNX	Japón
16	Interruptor de anillo magnético	AIRTAC	Taiwán
17	Deslizador de guía lineal	HIWIN	Taiwán
18		LCT	Taiwán
19		CSK	Taiwán
20	Tornillo de bola	HIWIN	Taiwán
21		LCT	Taiwán
22		CSK	Taiwán
23	interruptor fotoeléctrico	Panasonic, Omron, entusiastas	Japón
24	Detección de vacío	AIRTAC	Taiwán
25	Cojinete	NSK	Taiwán
