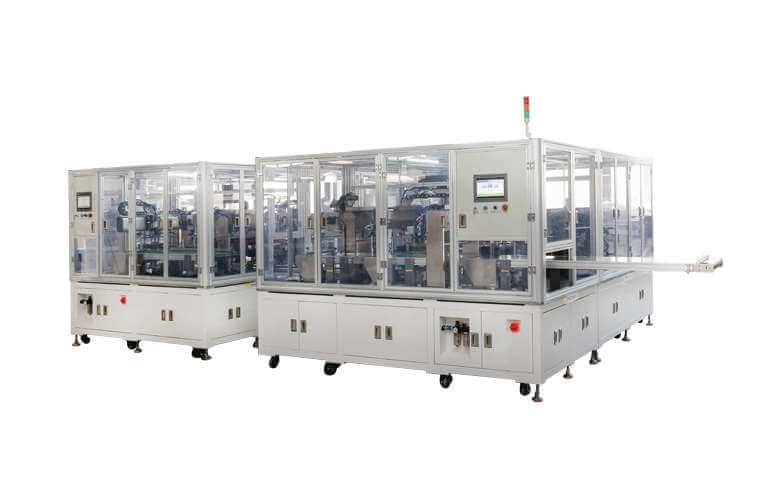

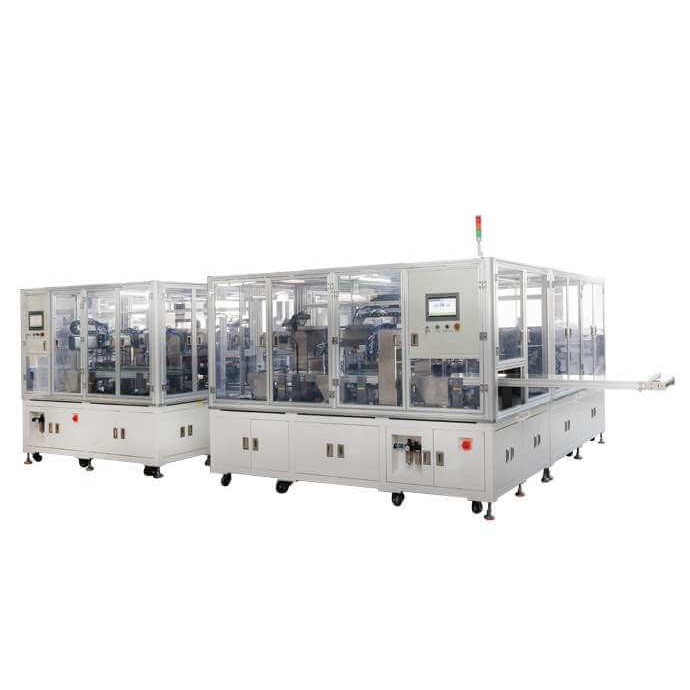

Máquina automática de soldadura de pestañas para la línea de producción de celdas prismáticas

I、Proceso:

Alimentación manual de pestañas  - Prueba de cortocircuito -   Pre-soldadura  de pestañas  - Corte de pestañas -  Manipulación de pestañas para soldadura  de pestañas  - Pegado de pestañas  con adhesivo corto -  Pegado de pestañas  con adhesivo largo - Prueba de cortocircuito - Corte manual y otras funciones.

Durante  la soldadura de pestañas  , el servomotor de núcleo apilado se mueve en pasos y puede establecer la posición de soldadura y el número de puntos de soldadura.



Ⅱ ：  El dispositivo es adecuado para  el rango celular  :

Modelo N.°: TMAX-ZTHHJX-150		N.° de modelo: TMAX-ZTHHJX-300
Longitud de la celda	50--150 mm	Longitud de la celda	130-300 mm
Ancho de celda	40-100 mm	Ancho de celda	90-230 mm
Espesor celular	3-10 mm	Espesor celular	5-15 mm



III、Especificación

Artículo	Parámetros técnicos del proceso de aceptación
Productividad de una sola hoja	≤6—8/piezas
Precisión de la alineación izquierda y derecha antes y después  de soldar las pestañas	±0,3 mm
Precisión de alineación de las pestañas	±0,3 mm
Precisión de corte de rebabas	≤0,06 mm
Precisión de alineación antes y después del pegado.	±0,5 mm
Tasa de operación	95% （Defectos causados únicamente por la máquina ）
Tasa de aprobación	95 % （Defectos causados únicamente por la máquina ）



Artículo	Especificación
Tamaño	L  9800 mm   * An 1300 mm   * Al 1800 mm （Combinación desmontable ）
Peso	4000 kg
Fuerza	AC220V ± 10 ％ , monofásico, potencia   10 KVA ;
Aire comprimido	Presión : 0,5-0,7 MPa (5 kgf-7 kgf/cm2)   ; consumo : 200 L/min
Cojinete	450 kg/m2
Temperatura y humedad	5-35℃; 5-55%
Polvo en suspensión	Libre de sal, gases corrosivos, polvo conductor, etc.
