Apilador automático tipo 150 con plegado en Z y encintado para ensamblaje de celdas prismáticas

I.  Descripción general de funciones

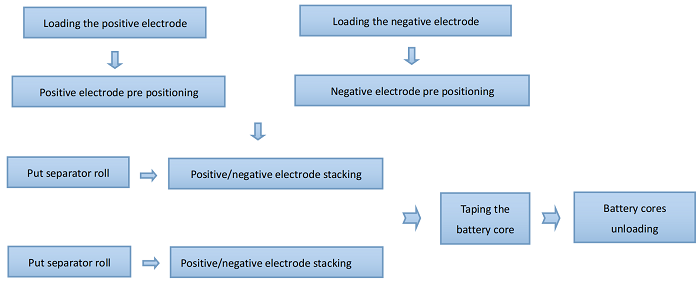

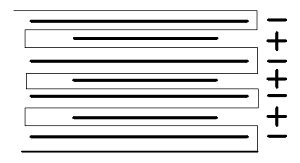

El separador se desenrolla activamente y se introduce en la plataforma de apilado mediante un mecanismo de control de tensión. La plataforma de apilado impulsa el separador para que se mueva recíprocamente y permita la colocación de los electrodos. Las  láminas de cátodo y ánodo  se apilan alternativamente: dos brazos robóticos con ventosas recogen respectivamente las láminas de cátodo y ánodo de dos cajas de material a la izquierda. Tras  un posicionamiento preciso , las láminas se apilan en la plataforma de apilado. Una vez finalizado el apilado, se  corta el separador y  un brazo mecánico  transfiere la  celda a la estación de encintado  para la aplicación automática de la cinta. Simultáneamente, comienza el apilado de la siguiente celda.

II. Parámetros básicos

1.  Dimensiones : 1940 mm (largo) × 1650 mm (profundidad) × 2100 mm (alto) (sujeto al diseño real)

2.  Fuente de alimentación : 220 V 50 Hz

3.  Fuente de aire : 0,5 MPa

4.  No se permiten gases corrosivos, líquidos ni gases explosivos.

5.  Color : Estándar del proveedor (gris cálido internacional 1C)



III. Parámetros técnicos

1.  Tamaño de celda aplicable : Largo L135–190 mm, Ancho W80–150 mm, Grosor H3,5–20 mm; Longitud de pestaña Q ≤25 mm

2.  Velocidad de la máquina : 1,4–1,6 s/pieza

3.  Precisión de alineación del electrodo al separador : Desviación central ±0,25 mm

4.  Protección contra el polvo : Mecanismos eficaces a prueba de polvo instalados en la caja de material y áreas de prealineación.

5.  Fiabilidad : Los módulos de alta precisión y que se mueven con frecuencia están asegurados con pasadores de posicionamiento.

6.  Protección contra hojas faltantes : detección de hojas faltantes; mecanismo anti-hojas múltiples; la detección ultrasónica de hojas múltiples evita eficazmente que se apilen varias hojas en la celda.

7.  Detección de defectos de pestaña : detecta dobleces, roturas y defectos en los bordes de las pestañas para evitar que las hojas defectuosas ingresen a la celda.

Especificaciones de la celda

Artículo	Especulación		Observaciones
Longitud de la celda (L)	135–190
Ancho de celda (W)	80–150
Espesor celular (T)	3.5–20
Exposición de la pestaña (L1)	10–25
Dirección de la pestaña	Lado opuesto
Cuando la pestaña está opuesta	L+L1 ≤ 180



IV. Composición estándar

No.	Nombre del componente	Cantidad	Descripción
1	Alimentador automático de caja de material	2	Caja especial tipo inserto; dos para cátodo/ánodo; rango ajustable
2	Auxiliar de alimentación de láminas de electrodos	2	Cepillo, vibración, soplado de aire y recolección de polvo; anti-hojas múltiples
3	Mecanismo de elevación de chapa	2	Garantiza una recogida fiable de hojas; emite una alarma cuando se agota el material
4	Unidad de tensión del separador	1	Desenrollado activo con tensión constante
4.1	Sistema EPC separador	1	Guía web para desenrollado
5	Prealineación mecánica	2	Alineación mecánica de precisión; recolección de polvo; sistema de vacío
5.1	Detección de múltiples hojas	2	Detección de espesor ultrasónica para evitar el apilamiento de múltiples hojas
6	Brazo robótico apilable	2	Servoaccionado para un apilado fiable; recogida de material servoaccionada
7	Mecanismo de succión de recogida	4	Dos juegos de boquillas de vacío y placas de succión.
8	Plataforma de apilamiento	1	Elevación y desplazamiento servoaccionados mediante tornillo de bolas de precisión
9	Unidad de soplado del separador	1	Sopla el separador hacia el lado opuesto
10	Pinza de transferencia de células	1	Transfiere celda automáticamente
11	Unidad de corte separadora	1	Cuchilla de corte en caliente; corta el separador a la longitud establecida

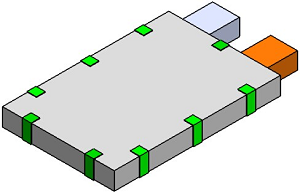

12	Unidad de encintado lateral	1	Aplica cinta alrededor de los cuatro lados, incluida la región de la pestaña; programable
13	Unidad de descarga automática	1	Apilamiento automático de celdas para la eliminación de lotes
14	Sistema de Operación Eléctrica	1	Control de pantalla táctil con parada de emergencia, interruptor de encendido, etc.
15	Sistema de control	1	Sistemas eléctricos y neumáticos integrados dentro de los equipos
16	Bastidor de la máquina	2	Color: PC blanco
17	Caja a prueba de polvo	1	Cubierta de aluminio y vidrio con interruptor de enclavamiento y parada de emergencia.
18	Unidad de recolección de polvo	1	Succión tipo soplador; aplicada a prealineación y caja de material
19	Sistema de vacío	—	generador de vacío



V. Configuración de componentes principales

1.  Lista de piezas estándar

No.	Nombre	Marca	Observaciones
1	Cilindro	AIRTAC
2	Riel guía lineal	DINHAN / HIWIN
3	Tornillo de bola	TBI / HIWIN
4	SOCIEDAD ANÓNIMA	OMRON



2.  Lista de piezas de cambio

No.	Asamblea	Parte	Unidad	Cantidad	Observaciones
1	Caja de electrodos	Placa ajustable	piezas	4	Rango ajustable para caja de material, prealineación, ventosa
2	Prealineación	Placa de alineación	piezas	2
3	Brazo robótico apilable	Placa de succión	piezas	2
4	Plataforma de apilamiento	Placa de prensa apilable	piezas	4
5		Placa de soporte celular	piezas	1
6	Unidad de descarga	Apoyo al alta	piezas	2
7	Mecanismo de encintado	—	colocar	1
8	Otros	—	—	—



3.  Lista de piezas de desgaste

No.	Nombre	Modelo/Especificación	Fabricante	Observaciones
1	Boquilla de succión	Costumbre	Mecanizado	Limpiar diariamente
2	Placa de prensa 1	Costumbre	Mecanizado	plazo de entrega de 10 días
3	Placa de prensa 2	Costumbre	Mecanizado	plazo de entrega de 10 días
4	Filtro de vacío	VFD-3-06	CHELIC	Limpieza semanal
5	Generador de vacío	VAB-0706	CHELIC	Limpieza semanal
6	Espuma	—	—	Capa protectora para el contacto celular
7	Teflón	—	—	Capa protectora para el contacto de los electrodos



4.  Lista de entrega

No.	Artículo	Cantidad	Unidad	Observaciones
1	Máquina apiladora automática	1	Colocar	Modelo de aceptación
2	válvula solenoide	1	Pedazo	Repuesto
3	Sensor	2	Pedazo	Repuesto
4	Kit de herramientas	1	Colocar	Herramientas
5	Hoja de especificaciones técnicas	1	Copiar	Proporcionado después de la firma del contrato
6	Informe de control de calidad del envío	1	Copiar	Proporcionado en el momento de la entrega
7	Manual del usuario	1	Copiar	Proporcionado en el momento de la entrega
8	Repuestos (y lista)	1	Colocar	Proporcionado en el momento de la entrega
9	Piezas de cambio (y lista)	1	Colocar	Proporcionado en el momento de la entrega
10	Lista de piezas de desgaste	1	Copiar	Incluye números de piezas y dibujos.
11	Diagrama de cableado	1	Colocar	Proporcionado después del 90% de pago y aceptación.
